Technics RS-M235X - 1. část

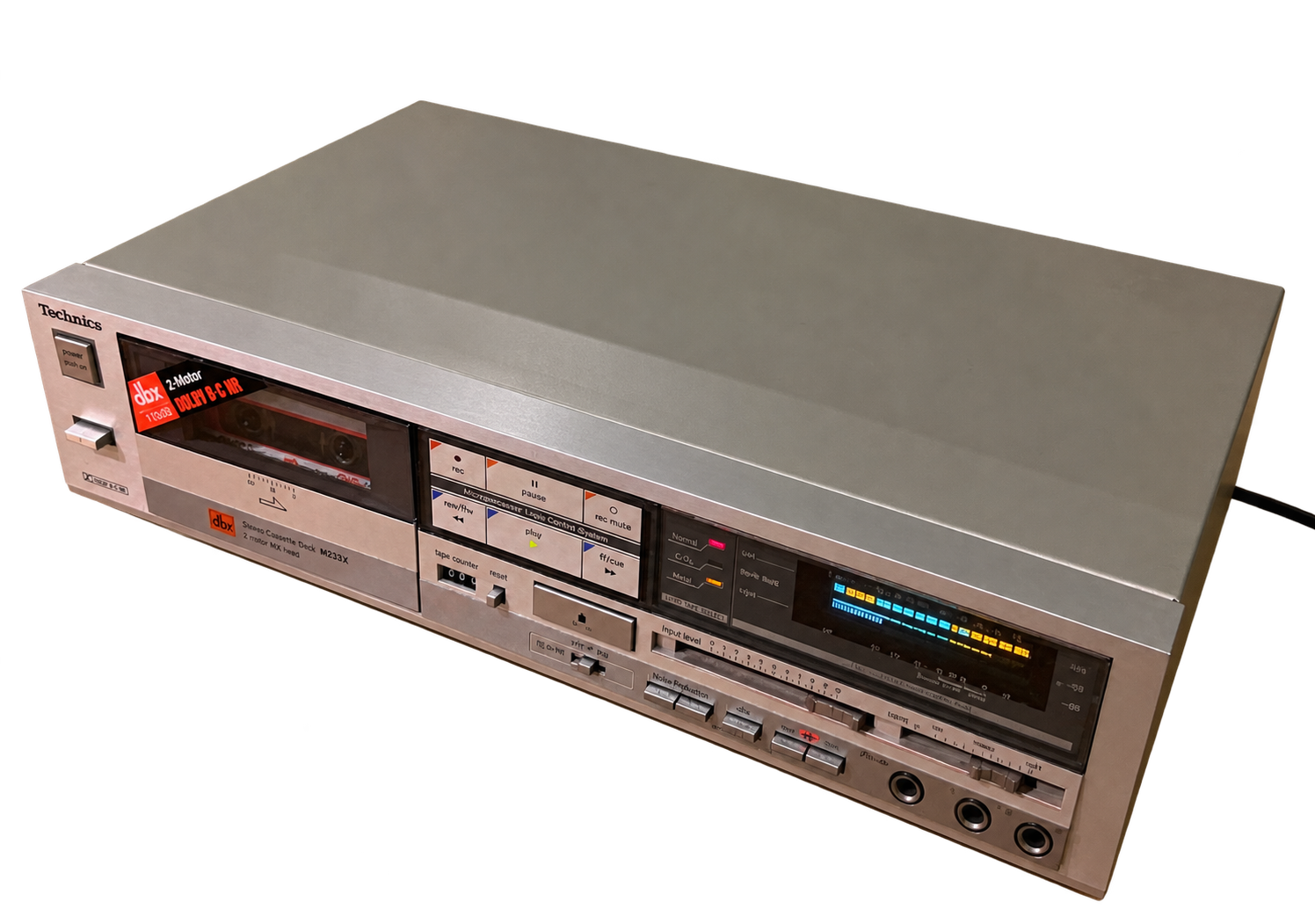

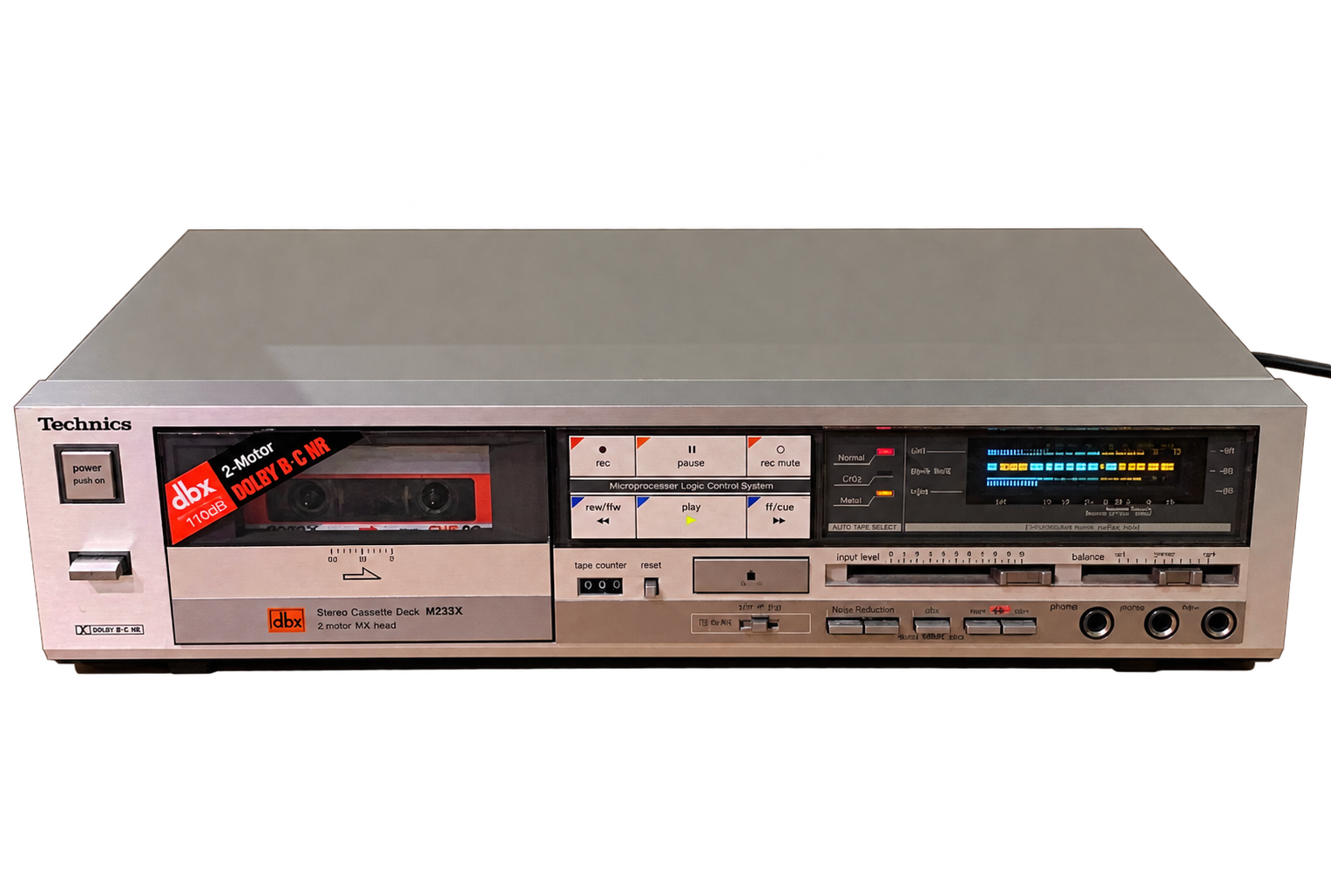

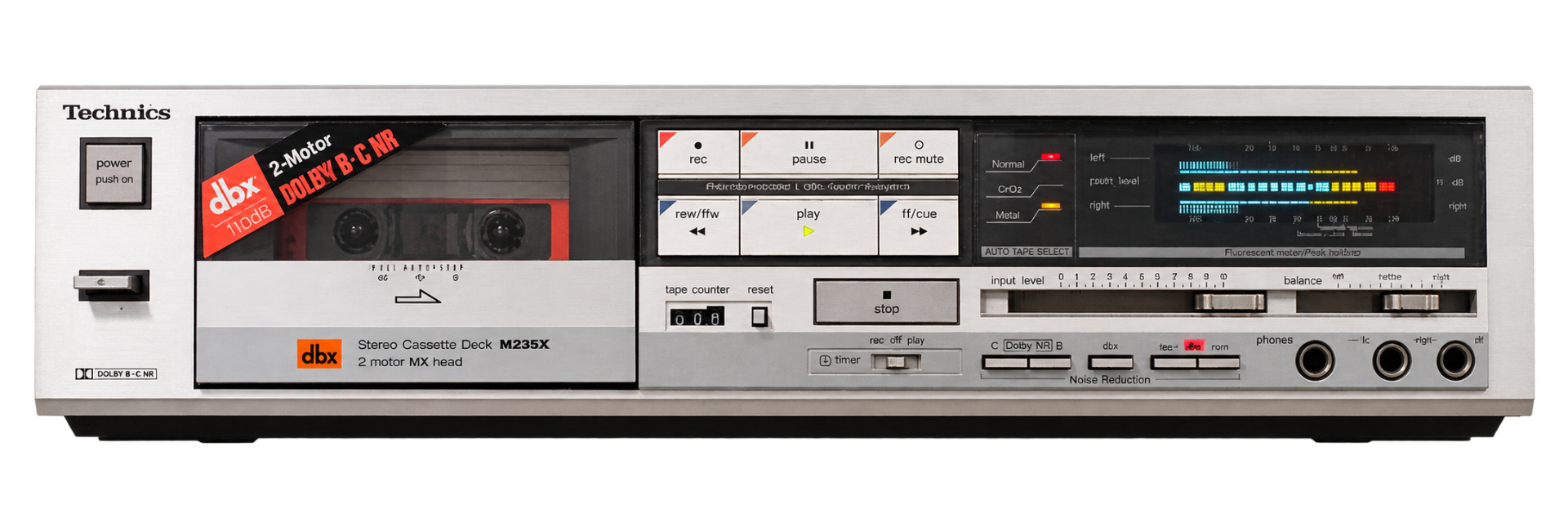

Technics RS-M235X – magnetofon, který u nás zdomácněl

V poslední době se nám v servisu začíná stále častěji objevovat jeden konkrétní kazetový magnetofon – Technics RS-M235X. Současně přibývá i dotazů majitelů, zda má dnes ještě smysl tento přístroj opravovat, co jeho oprava obnáší a na kolik může přijít.

Není to úplně náhoda. RS-M235X patří k modelům Technics, které byly v Československu poměrně dobře známé a dodnes se jich mezi lidmi zachovalo překvapivě mnoho. Pro řadu majitelů navíc nejde pouze o starý kazetový magnetofon. Často je to přístroj, který byl součástí rodinné Hi-Fi sestavy a má proto i určitou osobní hodnotu.

Technics RS-M235X pochází z první poloviny 80. let. Vyráběl se přibližně v letech 1983 až 1984 a konstrukčně představoval velmi slušně vybavený dvouhlavý kazetový magnetofon tehdejší střední třídy. Nešlo tedy o nejvyšší model značky Technics, ale rozhodně ani o jednoduchý základní přístroj.

A právě to je důležité i z dnešního pohledu. RS-M235X je stále magnetofon, který při správném technickém stavu dokáže velmi dobře fungovat a rozhodně není nutné jej automaticky odepisovat jen kvůli jeho věku.

Dva motory a klasická mechanika

RS-M235X používá dvoumotorovou mechaniku. Jeden motor zajišťuje pohon capstanu, druhý obstarává pohon cívek a příslušné mechanické funkce. Z dnešního servisního pohledu jde o poměrně klasickou konstrukci své doby.

Magnetofon používá dvě hlavy – kombinovanou záznamovou a reprodukční hlavu MX a samostatnou mazací hlavu. Rychlost pásku je standardních 4,8 cm/s.

Technics udával kolísání rychlosti 0,045 % WRMS, což je na magnetofon této kategorie velmi dobrá hodnota.

Podpora všech důležitých typů kazet

RS-M235X umožňuje používat pásky Type I Normal, Type II CrO2 a Type IV Metal. Právě podpora metalových kazet byla v první polovině 80. let jedním ze znaků lépe vybaveného kazetového magnetofonu.

S metalovým páskem výrobce udával frekvenční rozsah až 20 Hz – 20 kHz. U chromových pásků dosahoval 20 Hz – 19 kHz a u běžných Normal pásků 20 Hz – 18 kHz.

Samozřejmě jde o výrobcem deklarované hodnoty měřené za stanovených podmínek. Po více než čtyřiceti letech je výsledná kvalita konkrétního kusu závislá především na stavu mechaniky, hlav, páskové dráhy a správném elektrickém nastavení.

Dolby B, Dolby C a dbx

Jednou ze zajímavostí RS-M235X je poměrně bohatý systém potlačení šumu.

Kromě běžného Dolby B je k dispozici také Dolby C a především dbx. Právě dbx dnes dělá z tohoto modelu zajímavý připomínkový kus své doby.

Při aktivovaném dbx výrobce uváděl odstup signálu od šumu až 92 dB a dynamický rozsah 110 dB. Dolby C dosahovalo podle specifikace 75 dB a Dolby B 67 dB.

Na svou cenovou kategorii tak byl RS-M235X vybaven skutečně velmi dobře.

Po čtyřiceti letech přichází mechanika

Technics RS-M235X je dnes více než čtyřicet let starý přístroj. A právě věk je důvodem, proč se s ním nyní v servisu setkáváme stále častěji.

Typický scénář je velmi podobný.

Magnetofon se zapne, kontrolky svítí a někdy funguje i převíjení, ale PLAY se nespustí, mechanika nedokončí zvolenou funkci nebo se po chvíli sama zastaví. Jindy se páska pohybuje nesprávnou rychlostí, mechanismus reaguje opožděně nebo kazetu vůbec nedokáže správně přehrávat.

To ještě nemusí znamenat závažnou elektronickou závadu.

Po desítkách let jsou přirozeným problémem pryžové řemínky, přítlačná kladka, mezikola, zatuhlé mazivo a další části mechaniky. U konkrétního kusu je proto vždy nutné nejprve zjistit skutečný technický stav a teprve potom rozhodnout, jak rozsáhlý servis je potřeba.

Samotná výměna řemínku nestačí

Právě u podobně starých magnetofonů se často setkáváme s představou, že stačí vyměnit jeden řemínek a přístroj je opravený.

Tak jednoduché to zpravidla není.

Pokud má být více než čtyřicet let starý kazetový magnetofon znovu spolehlivě používán, je potřeba zkontrolovat celou mechaniku a páskovou dráhu. Nový řemínek sám o sobě nevyřeší ztvrdlou přítlačnou kladku, staré mazivo, nesprávný tah pásku, znečištěné hlavy ani rozhozenou rychlost.

A právě proto jsme se rozhodli Technics RS-M235X věnovat samostatný servisní článek.

Má dnes oprava RS-M235X smysl?

Podle nás ano – pokud je přístroj zachovalý a majitel jej chce skutečně používat.

RS-M235X sice není sběratelskou raritou ani jedním z nejslavnějších magnetofonů historie značky Technics, ale jde o poctivě konstruovaný japonský kazetový magnetofon z období, kdy byla kazeta stále jedním z hlavních domácích záznamových médií.

Navíc se jedná o model s dvoumotorovou mechanikou, podporou metalových pásků, Dolby B, Dolby C a dbx, který po správně provedeném servisu stále dokáže nabídnout velmi slušné výsledky.

U mnoha kusů navíc hraje významnou roli jejich historie. Majitelé je mají doma desítky let a nechtějí je nahrazovat jiným magnetofonem jen proto, že původní mechanika po čtyřiceti letech potřebuje servis.

A právě těmto přístrojům se budeme věnovat v pokračování 22. části.

V následujícím článku si Technics RS-M235X rozebereme z pohledu servisu. Ukážeme si jeho mechaniku, nejčastější závady, řemínky, přítlačnou kladku a další místa, která je nutné při opravě překontrolovat. Popíšeme také, co přesně při našem standardním servisu tohoto modelu provádíme a kolik kompletní oprava stojí.

Technické údaje Technics RS-M235X

Rok výroby: přibližně 1983–1984
Systém: 4stopý, 2kanálový stereo
Počet hlav: 2
Záznamová/reprodukční hlava: MX
Mazací hlava: ferritová
Počet motorů: 2
Rychlost pásku: 4,8 cm/s
Podporované pásky: Type I, Type II, Type IV Metal
Dolby: Dolby B, Dolby C
Další redukce šumu: dbx
Frekvenční rozsah Metal: 20 Hz – 20 kHz
Frekvenční rozsah CrO2: 20 Hz – 19 kHz
Frekvenční rozsah Normal: 20 Hz – 18 kHz
Kolísání rychlosti: 0,045 % WRMS
Odstup signál/šum s dbx: 92 dB
Bias frekvence: 80 kHz
Převinutí C60: přibližně 90 sekund
Rozměry: 430 × 98 × 273 mm
Hmotnost: přibližně 5 kg
Příkon: 18 W
