Accuphase DP-85 – když to vypadá na laser, ale na vině je spindle motor
Do našeho servisu PAUDIOservice dorazil špičkový SACD/CD přehrávač Accuphase DP-85 se závadou, která na první pohled vypadala poměrně jednoznačně. Přístroj po vložení disku často nenačetl obsah, občas se načtení podařilo, jindy zůstal na úvodní obrazovce bez reakce. Především u starších CD a SACD přehrávačů bývá podobné chování velmi často spojováno se stárnoucí laserovou hlavou.
První myšlenka tedy byla jasná – pravděpodobně vadný laser.... zde je vše Sony.

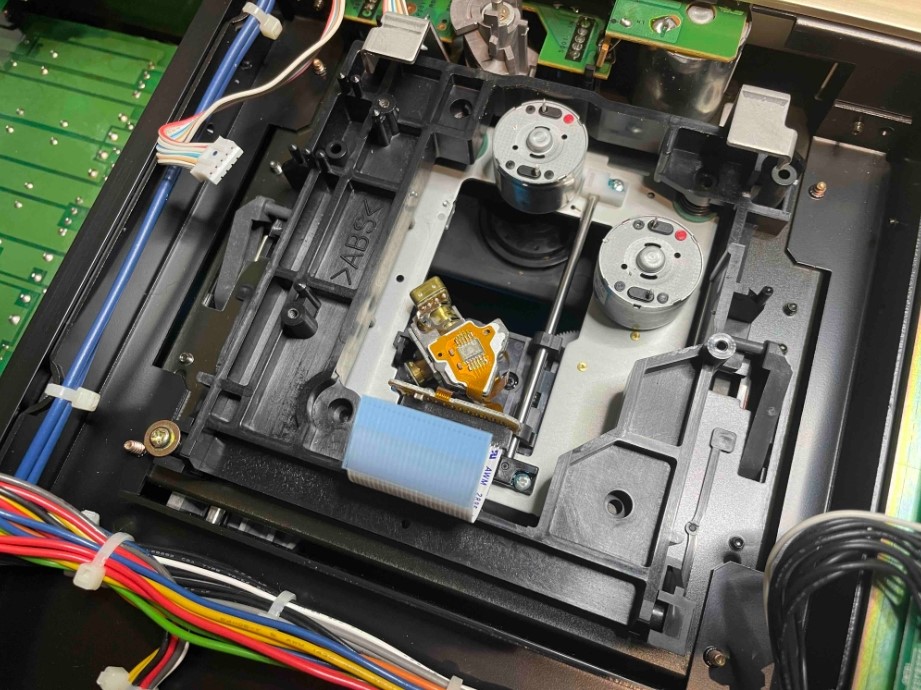

Jak už to však bývá, zkušený servisní technik by nikdy neměl měnit díly pouze na základě prvního dojmu. Následovala proto kompletní diagnostika mechaniky, měření RF signálu, kontrola servosystému a sledování chování mechaniky během startu.
Laserová hlava vykazovala překvapivě dobré parametry. Fokusování probíhalo správně, sledovací serva reagovala bez problémů a samotný optický blok produkoval dostatečně silný RF signál. Přesto se přehrávač choval nespolehlivě.
Při detailnějším sledování bylo patrné, že problém vzniká již v okamžiku roztočení disku. Otáčky nebyly stabilní, náběh byl pomalý a v některých případech se disk neroztočil vůbec. Řídicí elektronika následně nedokázala načíst TOC (Table Of Contents) a celý proces skončil chybou.
Skutečným viníkem byl hlavní spindle motor RF320CH-12400 / 5030015.
Tento motor zajišťuje přesné otáčení disku během čtení. Po mnoha letech provozu dochází k opotřebení komutátoru, kartáčků a ložisek. Motor pak ztrácí krouticí moment, vykazuje kolísání otáček a při nízkých rychlostech se mohou objevovat mrtvé body, ve kterých se rotor nedokáže spolehlivě rozběhnout.
Právě tento stav často vytváří velmi podobné příznaky jako vadná laserová hlava. Přístroj někdy načte disk bez problémů, jindy nikoliv. Uživatel získává dojem, že laser "odchází", přitom optika může být stále ve velmi dobré kondici.

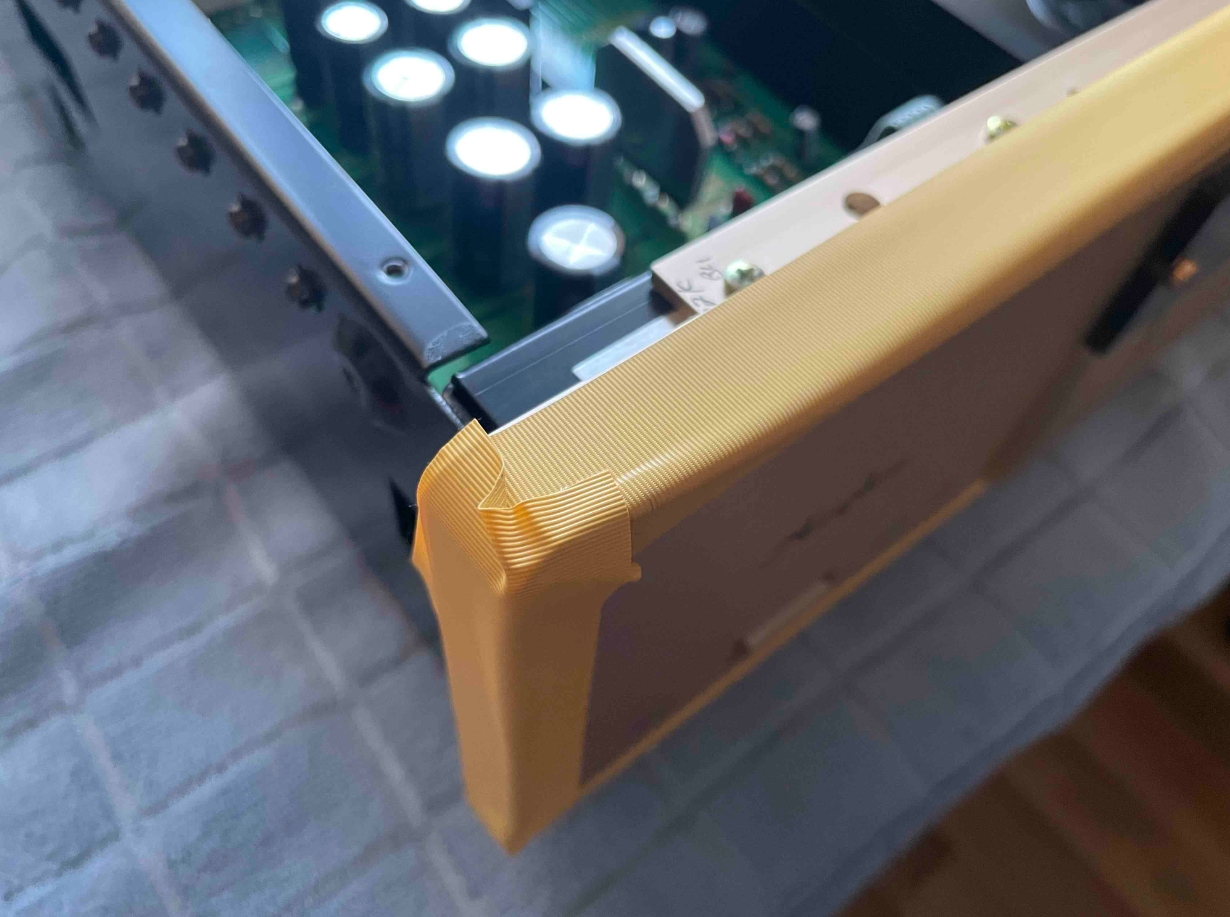

Před zahájením demontáže chráníme citlivé části přístroje speciální ochrannou páskou.

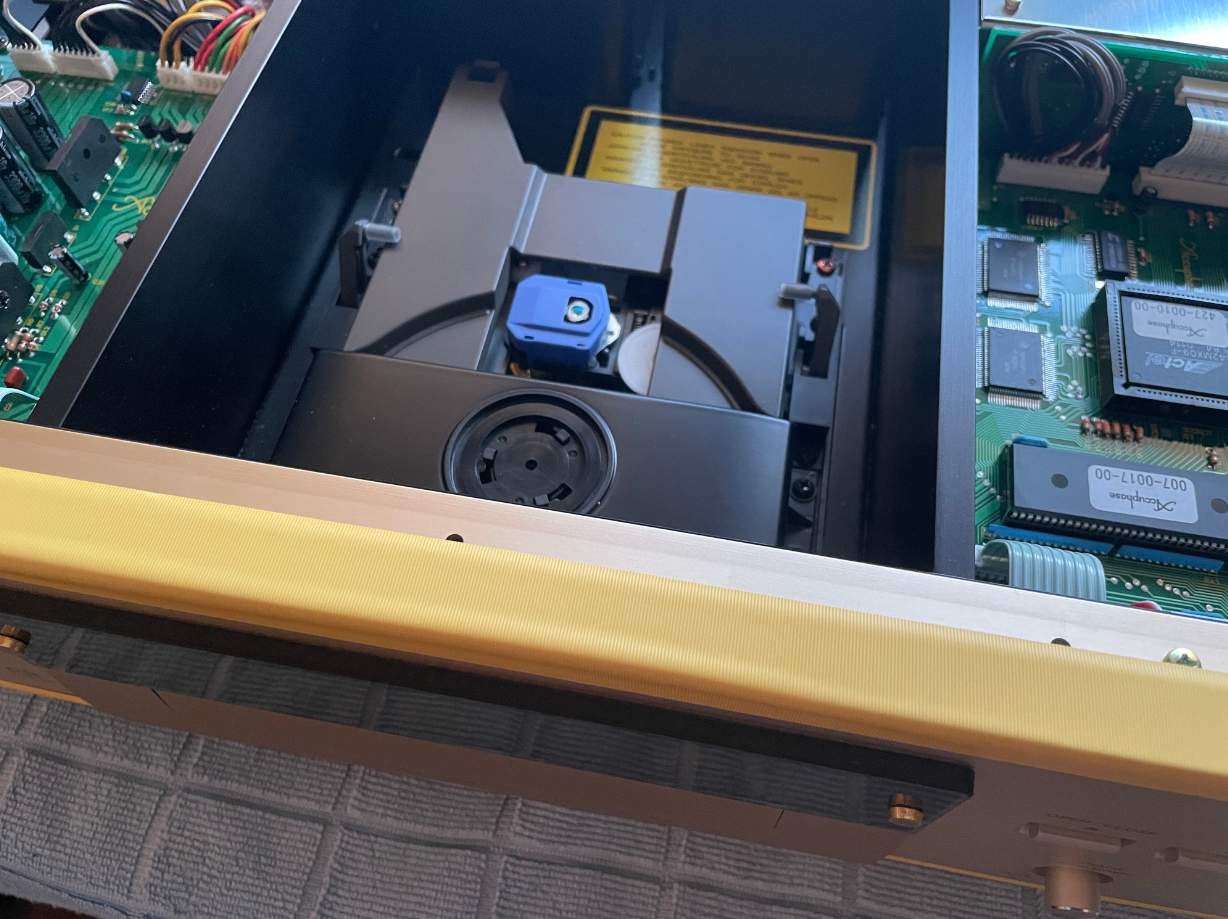

Všechny hrany předního panelu chráněny speciální ochrannou páskou.

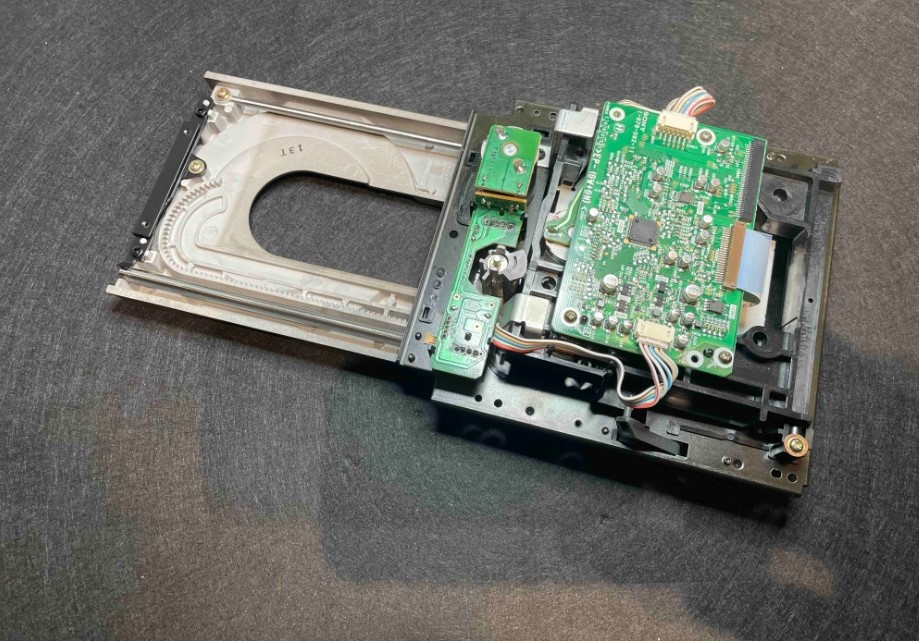

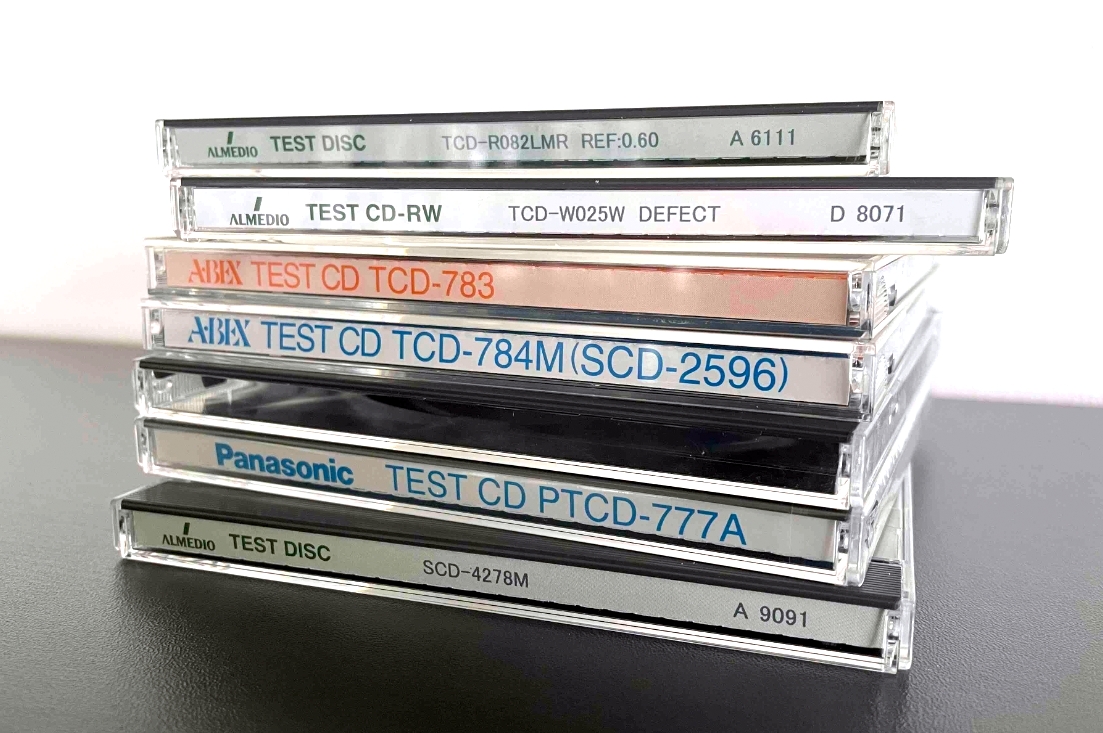

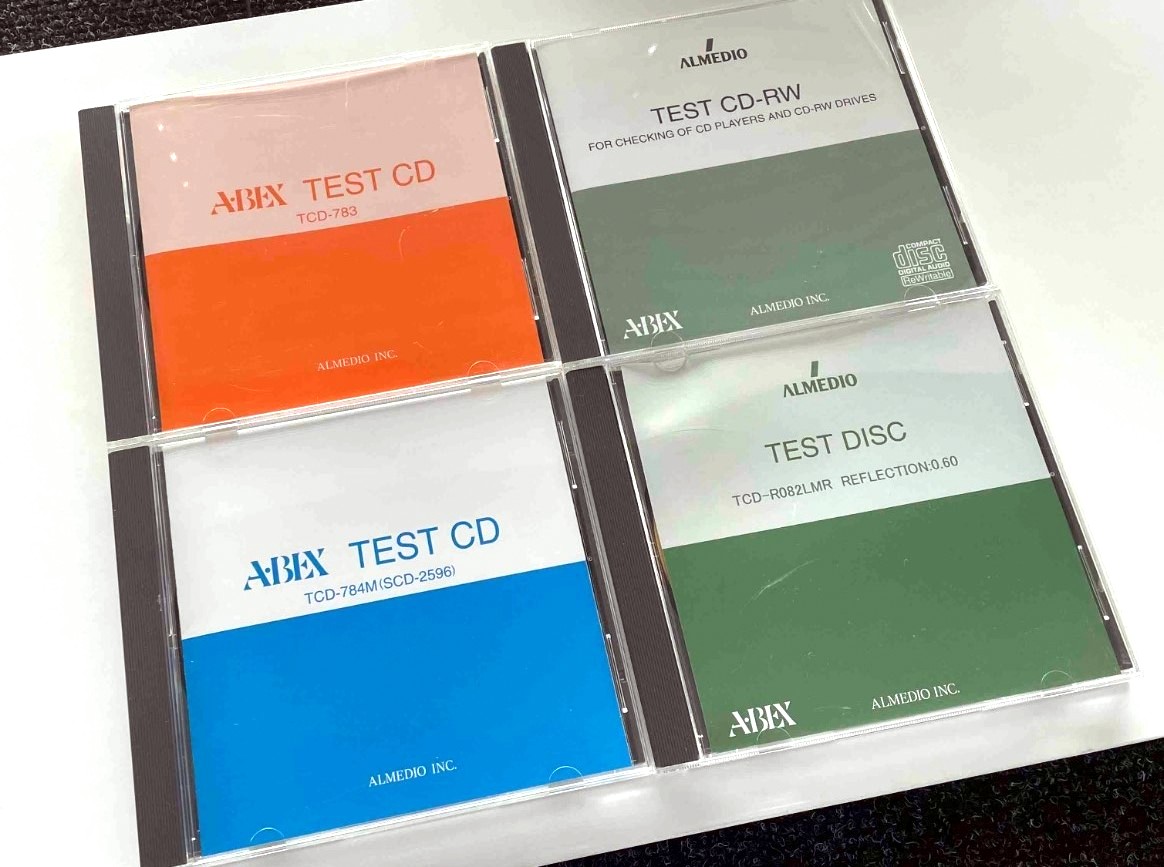

Po výměně spindle motoru RF320CH-12400 následovalo kompletní vyčištění mechaniky, kontrola vedení laserového pojezdu, proměření servosystému a dlouhodobý zátěžový test s lisovanými CD, SACD i testovacími disky značky Panasonic.

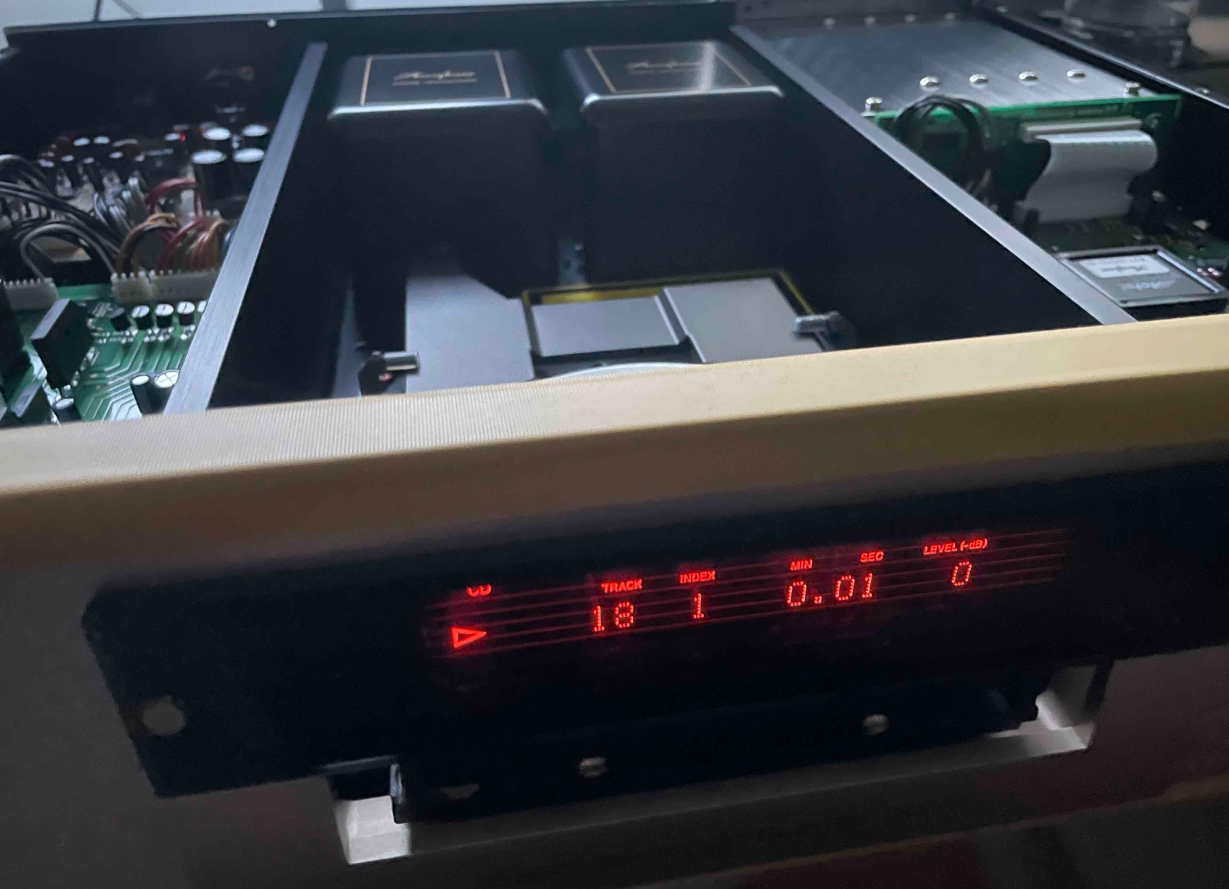

Přehrávač následně načítal všechny disky okamžitě a bez jediného zaváhání. Start mechaniky byl rychlý, otáčky stabilní a načtení TOC probíhalo přesně tak, jak se od přístroje této kategorie očekává.
Tato oprava znovu potvrdila, že správná diagnostika je často důležitější než samotná výměna součástek. U špičkových přehrávačů, jakým Accuphase DP-85 bezpochyby je, může být ukvapená výměna laserové hlavy nejen zbytečně drahá, ale mnohdy ani nevede k odstranění skutečné příčiny závady.

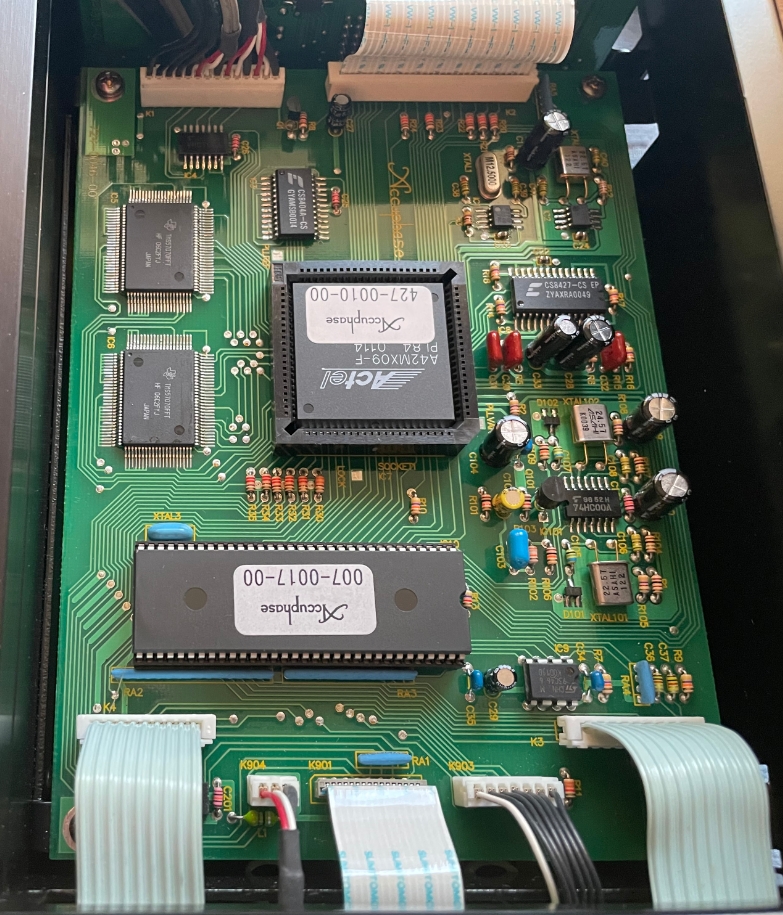

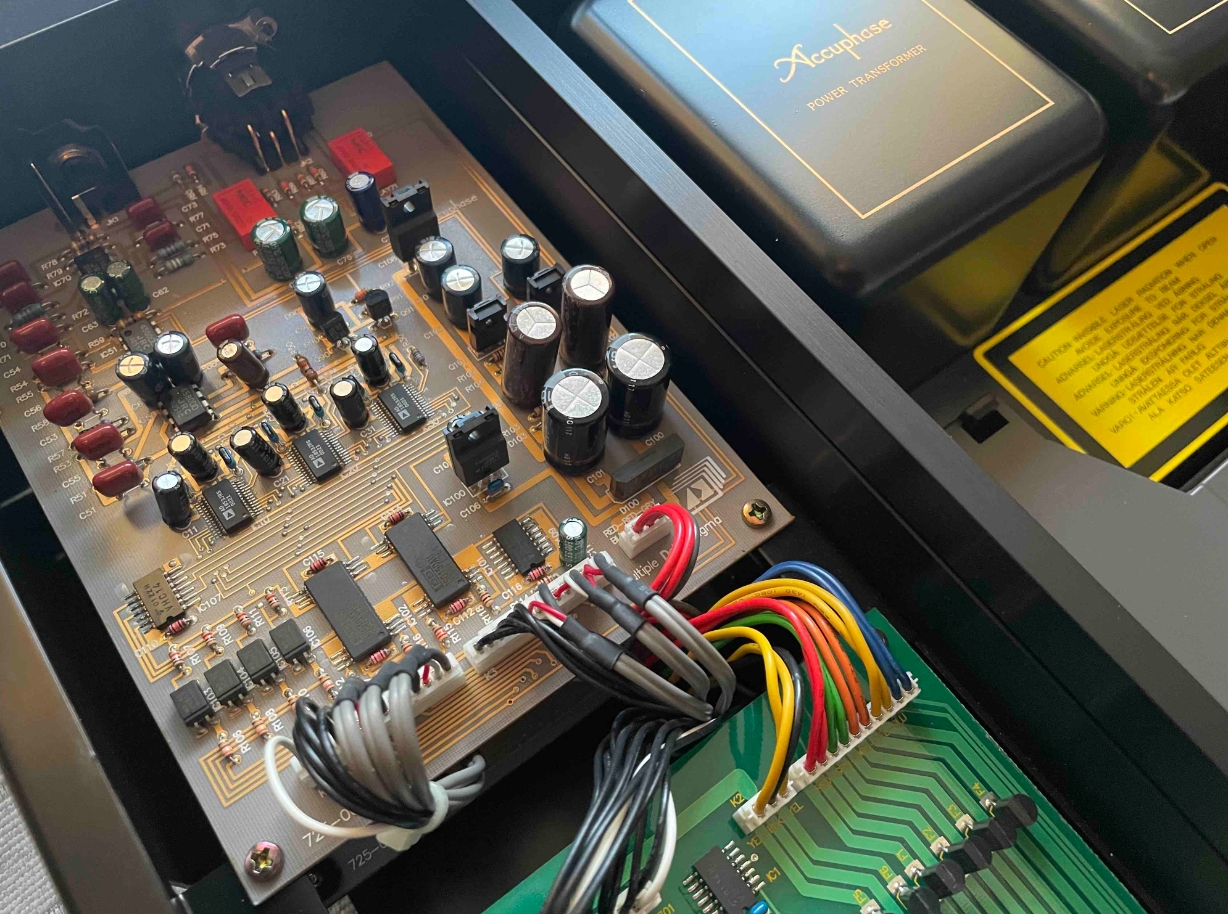

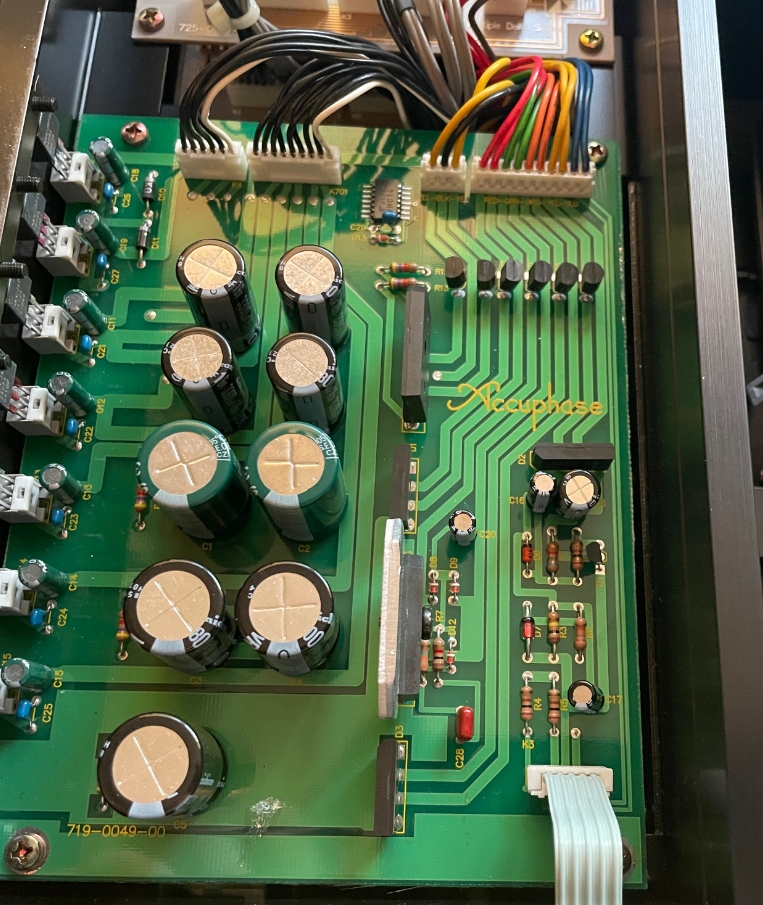

Vnitřní uspořádání přehrávače Accuphase DP-85. Již při prvním pohledu je patrná důsledná konstrukční filozofie značky Accuphase s oddělenými sekcemi.
V PAUDIOservice se proto snažíme vždy nejprve důkladně analyzovat chování celého servosystému, proměřit mechaniku a teprve následně přistoupit k výměně konkrétního dílu. V případě tohoto Accuphase DP-85 se ukázalo, že původní laserová hlava byla stále v dobré kondici a skutečným problémem byl pouze nenápadný, avšak kriticky důležitý spindle motor.
Takové opravy jsou často nejzajímavější – závada vypadá jednoznačně, ale skutečné řešení se skrývá úplně jinde.

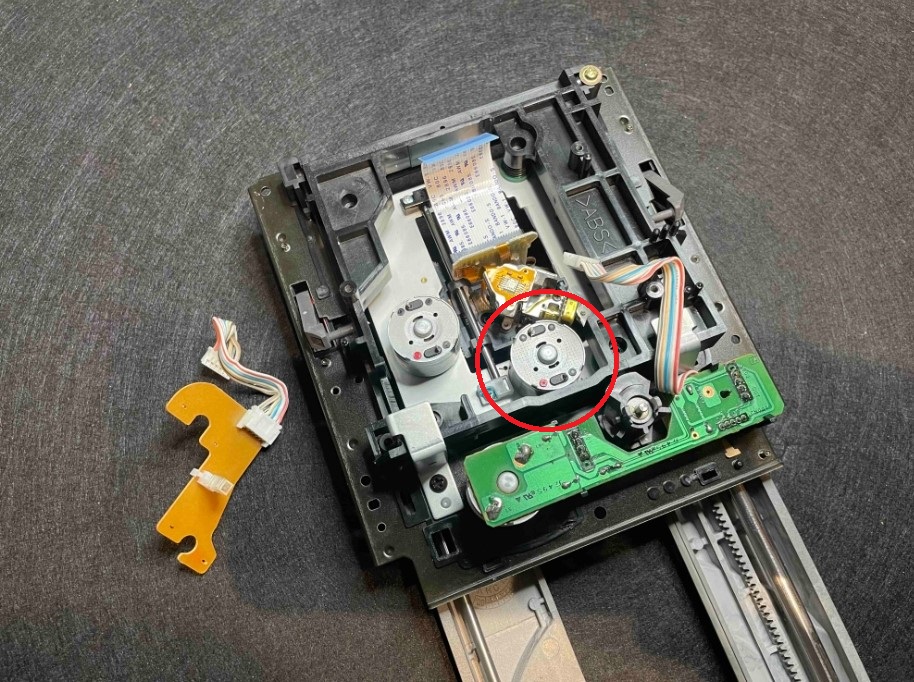

Vadný spindle motor RF320CH-12400. Demontáž původního spindle motoru vyžaduje stažení originálního unašeče disku, který bývá po letech provozu velmi pevně usazen na hřídeli motoru. Celý proces vyžaduje speciální přípravky a maximální opatrnost, aby nedošlo k poškození mechaniky nebo změně geometrie transportu.

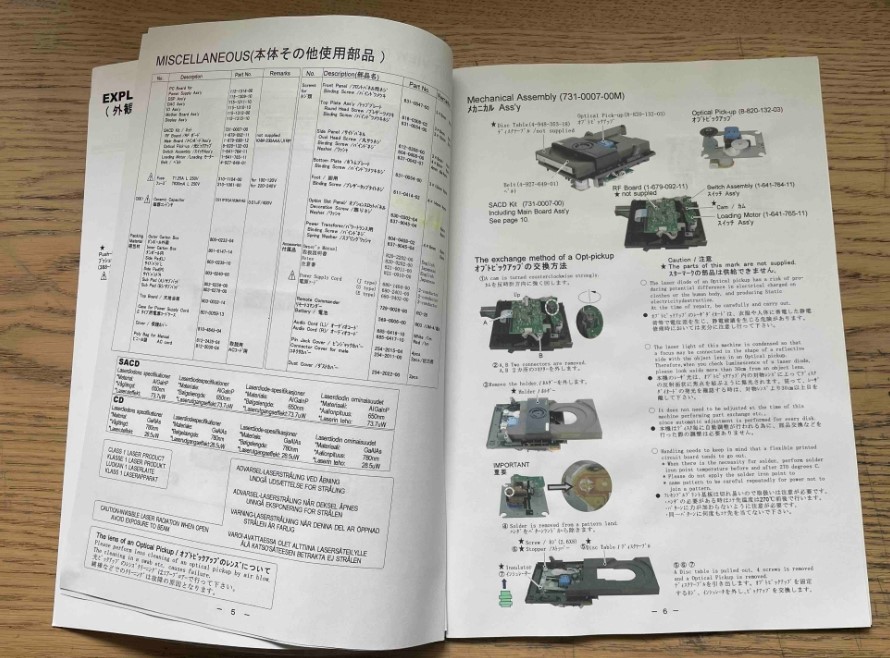

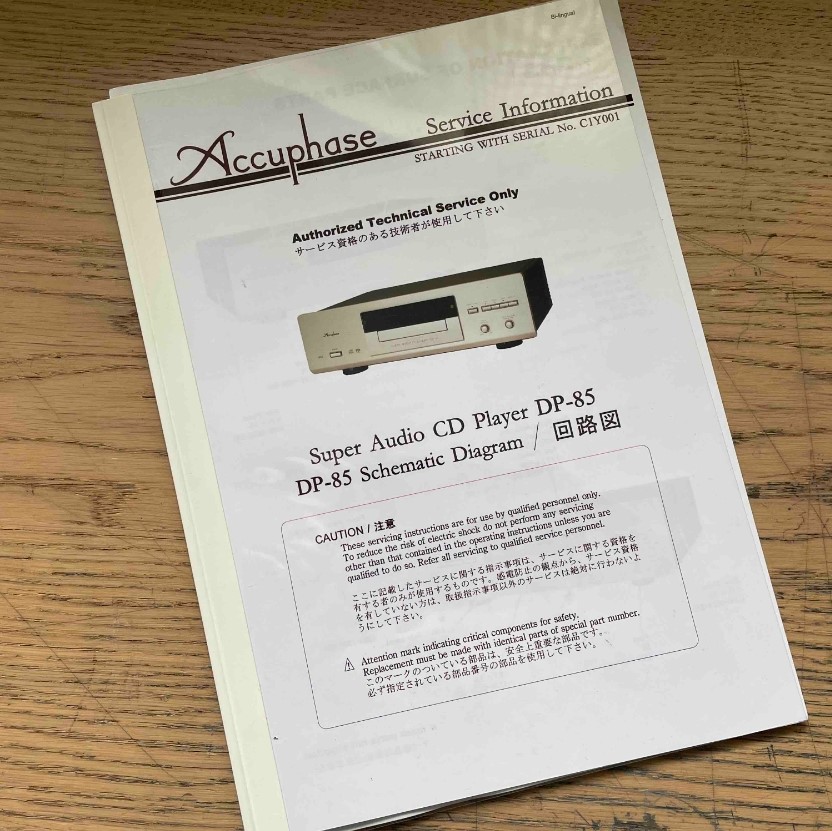

Na podobných opravách se zároveň ukazuje význam kvalitního technického zázemí. Servis značky Accuphase provádíme dlouhodobě / pouze pokud je to nutné, jelikož portfolio značek k opravám již rozšiřovat nebudeme / a disponujeme rozsáhlou technickou dokumentací včetně kompletní řady servisních manuálů pro většinu historických i současných modelů. K dispozici máme rovněž originální součástkovou základnu, náhradní mechanické díly, motory, optické komponenty a v mnoha případech také originální PCB desky a moduly. Díky tomu jsme schopni provádět běžné opravy a diagnostiku závad, které bývají bez odpovídající dokumentace a vybavení velmi obtížně řešitelné.
Accuphase patří mezi nejprecizněji konstruované audio přístroje na trhu a právě proto vyžaduje odborný přístup, kvalitní měřicí techniku a zkušenosti s konkrétními modelovými řadami. V našem servisu se snažíme zachovat maximální originalitu přístroje a vždy hledat skutečnou příčinu závady namísto zbytečné výměny drahých komponentů. Oprava tohoto DP-85 je dalším příkladem toho, že pečlivá diagnostika často ušetří zákazníkovi značné náklady a současně zachová původní konstrukci přístroje.
