AKAI GX-636 Black po kompletní renovaciRecap, výměna tranzistorů, relé, autoreverse systému, demagnetizace a kompletní kalibrace

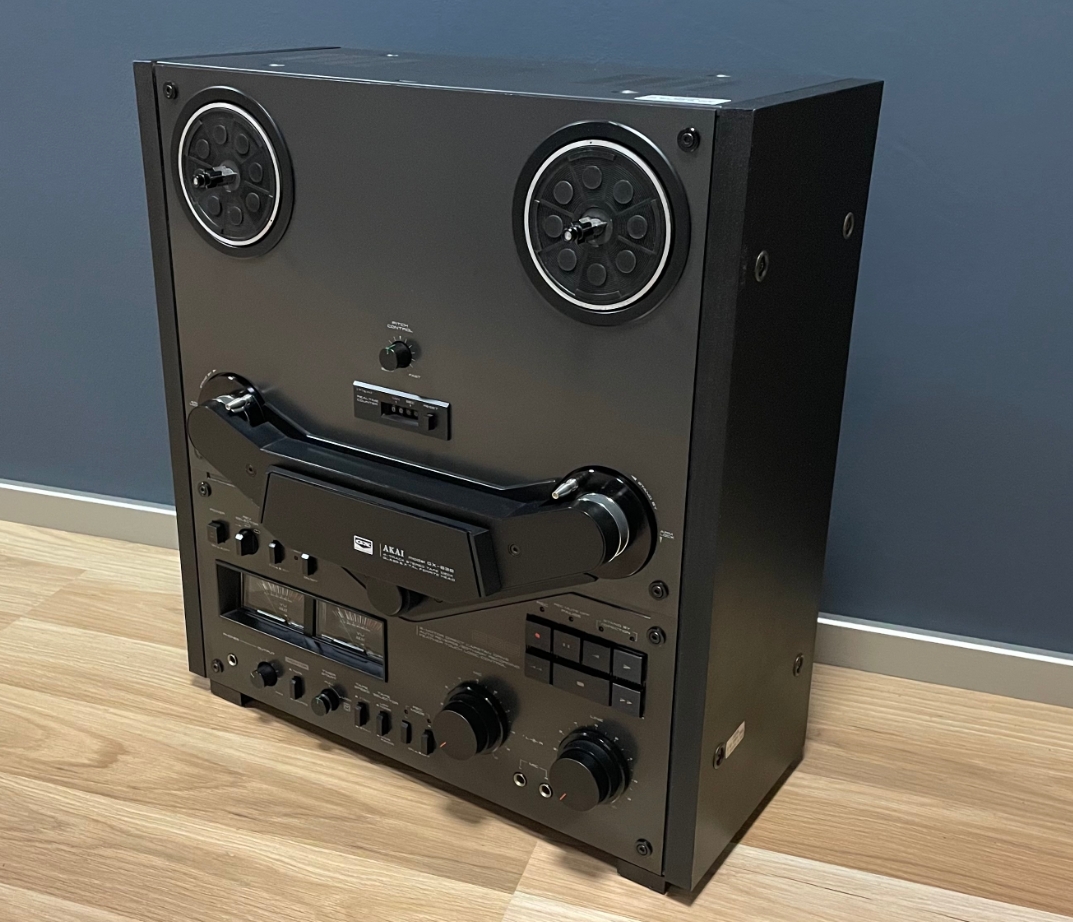

AKAI GX-636 Black po kompletní renovaci
Recap, výměna tranzistorů, relé, modernizace autoreverse systému a kalibrace na RTM LPR35

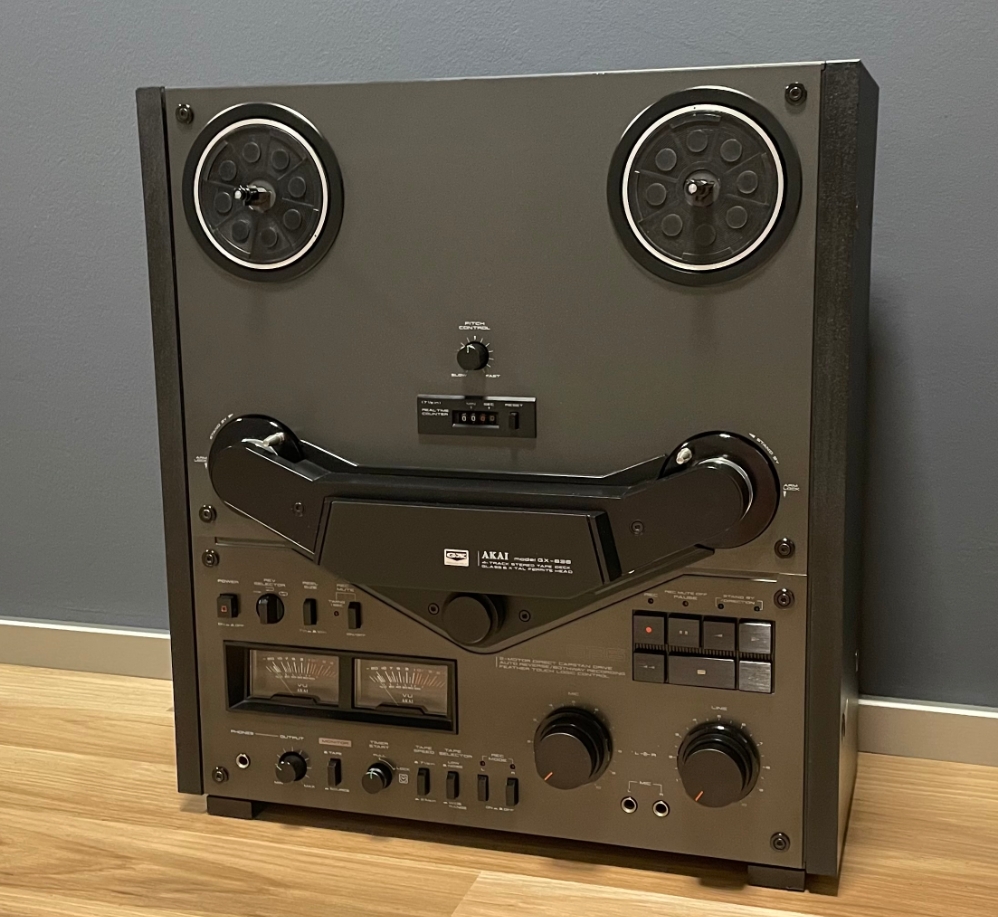

Do našeho servisu PAUDIOservice dorazil legendární kotoučový magnetofon Akai GX-636 Black, který i po více než čtyřiceti letech od svého uvedení na trh patří mezi nejvyhledávanější modely značky Akai. Robustní třímotorová konstrukce, automatický autoreverse systém a především skleněné hlavy GX z něj udělaly jeden z nejúspěšnějších domácích magnetofonů své doby. Přestože byl přístroj opticky ve velmi zachovalém stavu, po technické stránce se již začaly projevovat typické neduhy související se stářím elektronických součástek.

Majitel magnetofonu si stěžoval především na lupání při reprodukci i záznamu, občasné kolísání úrovně signálu a méně jistou funkci autoreverse systému. Již během prvních měření bylo zřejmé, že magnetofon bude vyžadovat rozsáhlejší zásah. Většina elektrolytických kondenzátorů byla stále původní, stejně jako signálová relé a mechanické autoreverse přepínače. Některé kondenzátory vykazovaly výrazný pokles kapacity a zvýšený ESR, což se projevovalo nestabilitou napájecích větví a vyšší úrovní šumu.

Ještě před samotnou opravou prošel magnetofon kompletním vyčištěním. Po letech provozu bývá uvnitř přístroje značné množství prachu a nečistot, které negativně ovlivňují chlazení i spolehlivost elektroniky. Důkladně byla vyčištěna také celá pásková dráha včetně hlav, vodicích kolíků, capstanu a vyměněna byla přítlačná kladka. Součástí servisu byla rovněž odborná demagnetizace hlav a všech kovových částí, které přicházejí do styku s páskem. Právě zmagnetování páskové dráhy bývá častou příčinou zhoršeného přenosu vysokých frekvencí, zvýšeného šumu nebo horších záznamových vlastností.

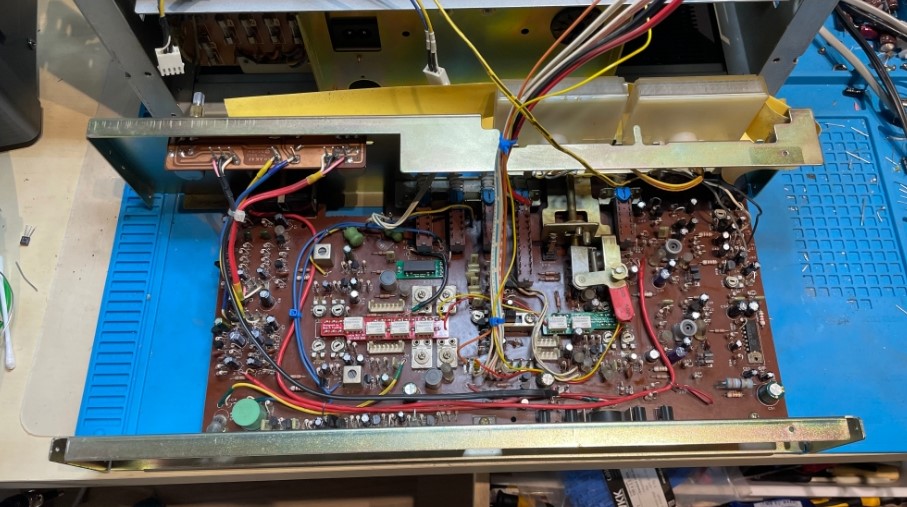

Největší pozornost jsme následně věnovali elektronice. Magnetofon prošel kompletním recapem, tedy výměnou všech elektrolytických kondenzátorů. Současně byly nahrazeny problematické tranzistory, u kterých se po desetiletích provozu často objevuje zvýšený vlastní šum, nestabilní pracovní body nebo nepravidelné praskání v audio cestě. Po této části opravy došlo ke stabilizaci napájení, snížení šumu a celkovému zklidnění projevu přístroje.

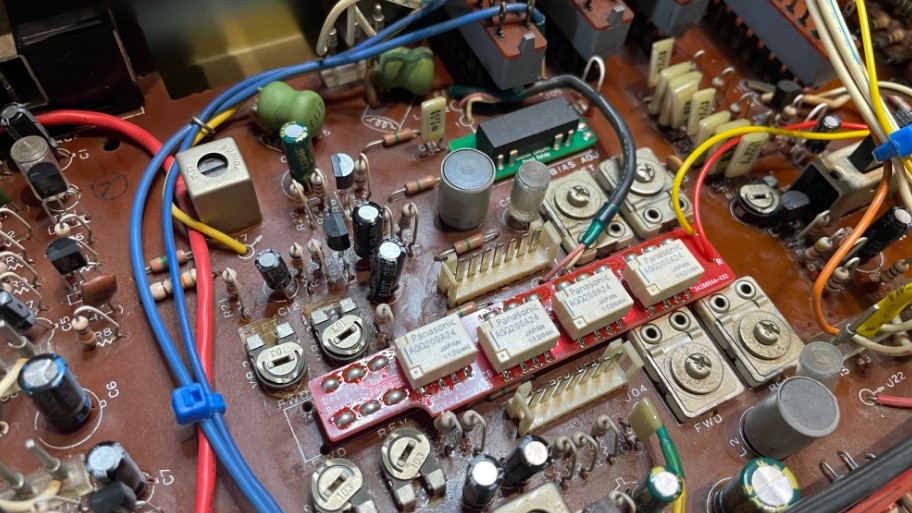

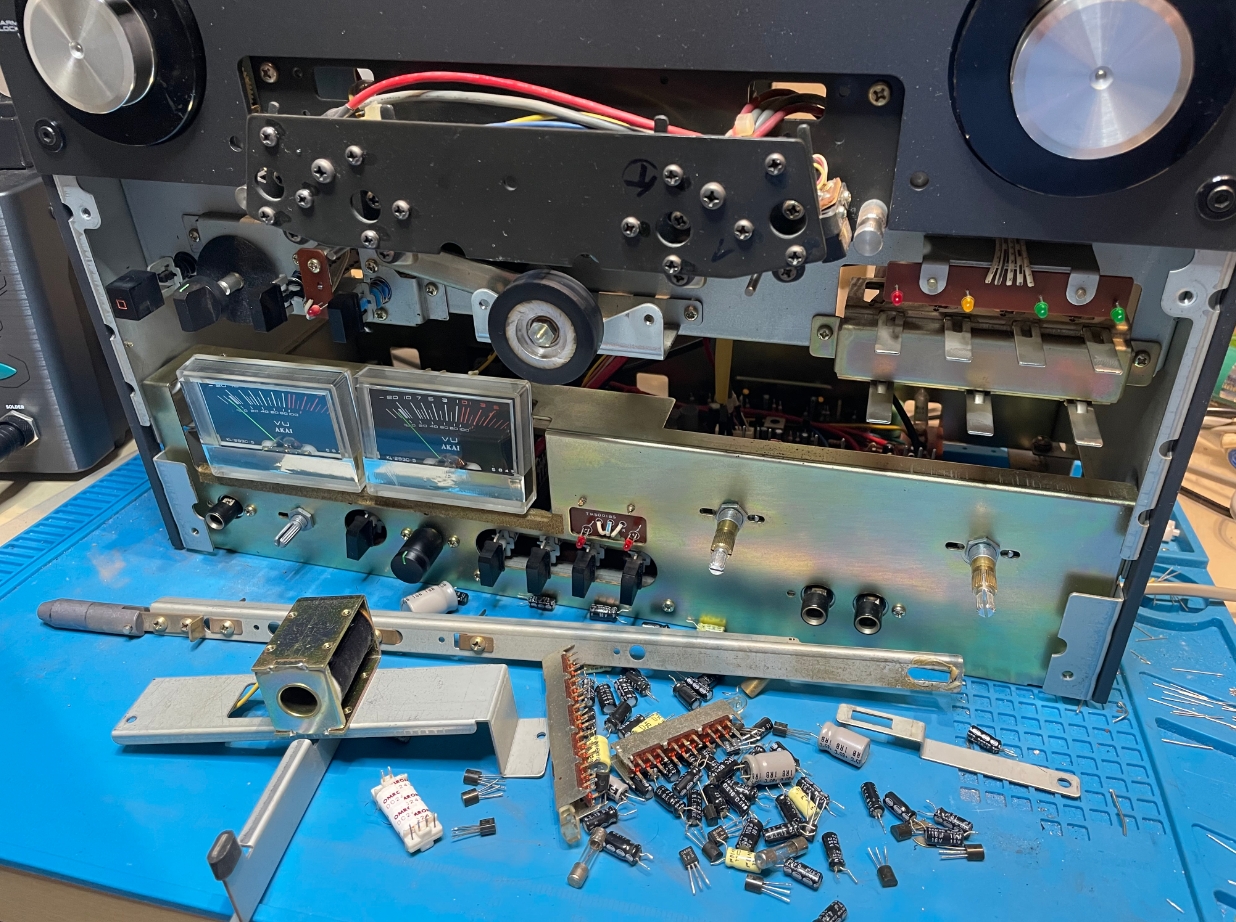

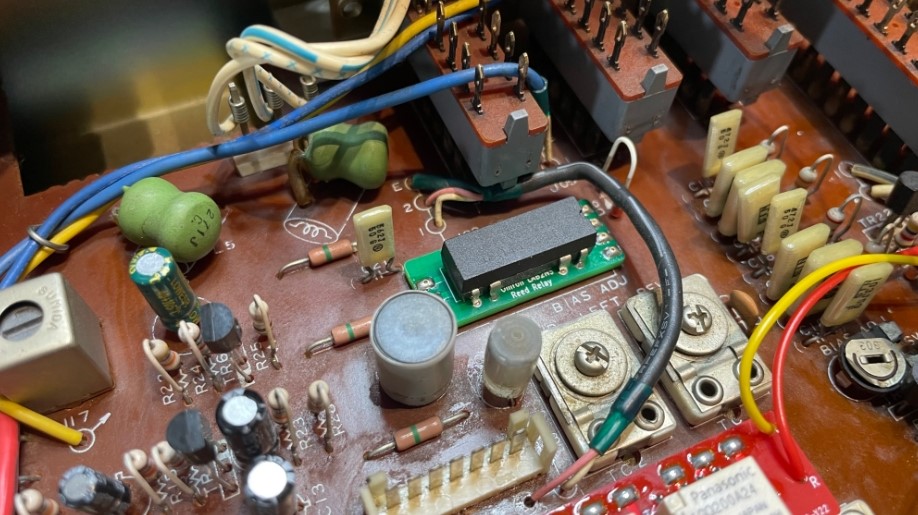

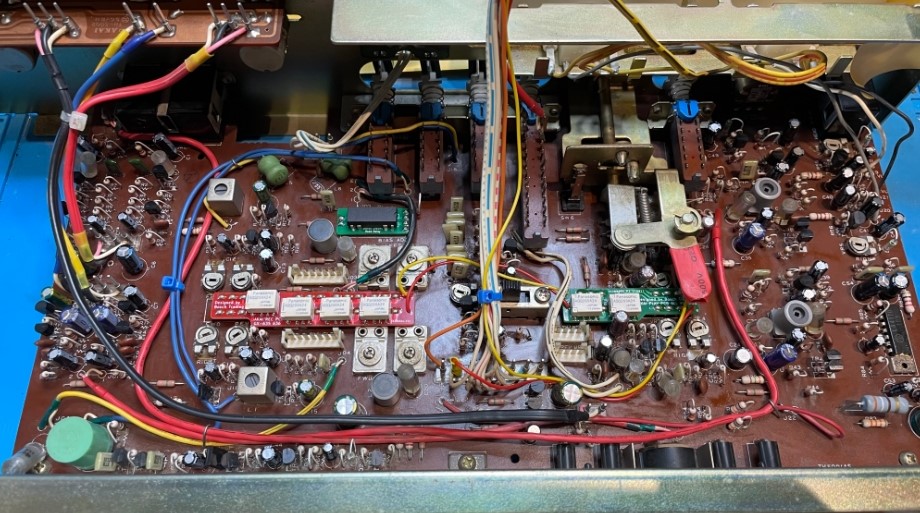

Podstatnou část závad však způsoboval samotný autoreverse systém. Původní mechanické přepínače vykazovaly zvýšené přechodové odpory a byly zdrojem nepravidelného lupání i kolísání signálu. Proto byla provedena instalace moderní reléové náhrady využívající hermeticky uzavřená relé se zlatými kontakty. Současně byl odstraněn původní reverzní elektromagnet a část mechanického přepínacího systému. Magnetofon tak získal výrazně vyšší spolehlivost, tišší chod a stabilnější signálovou cestu bez problémů způsobovaných oxidací kontaktů.

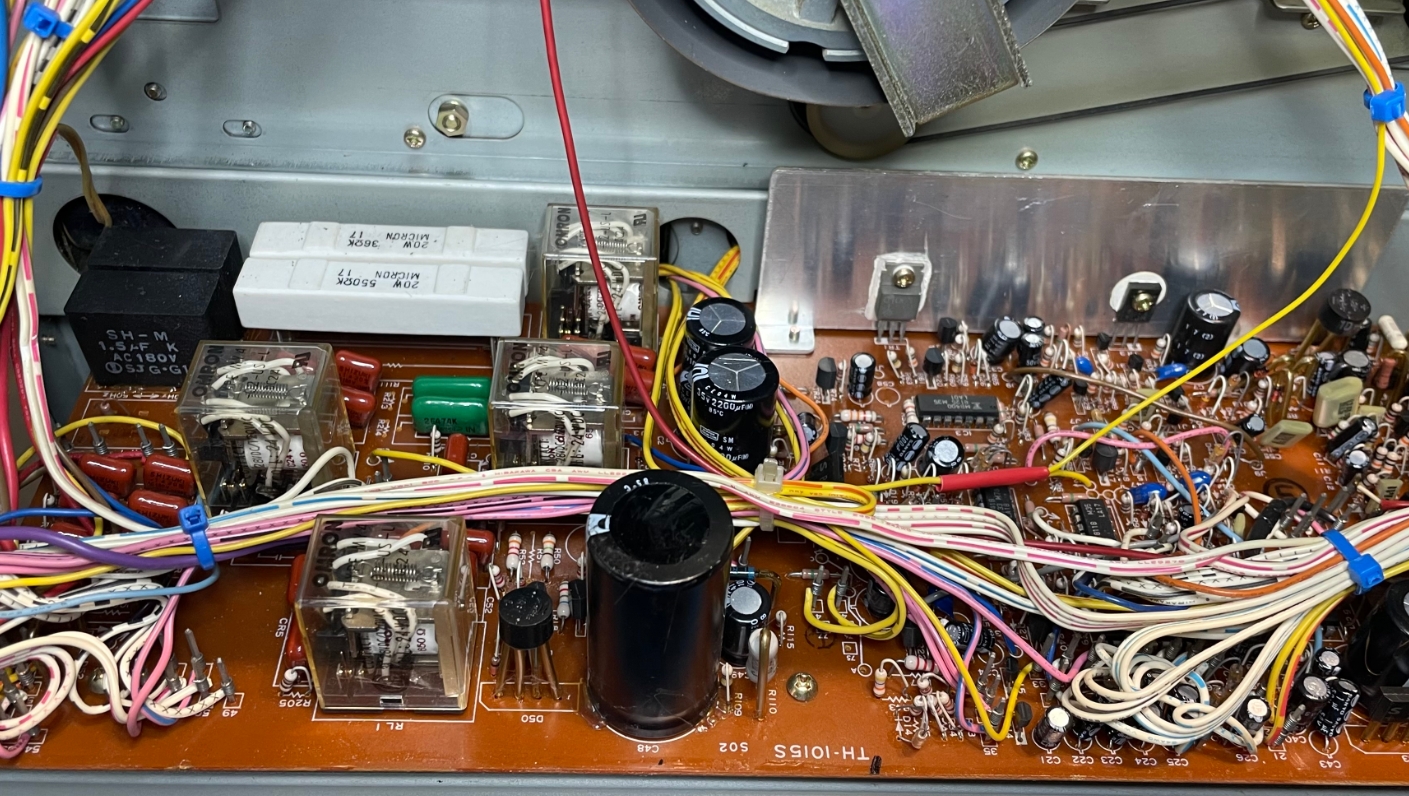

Dalším kritickým místem byla původní relé přepínající režimy záznamu a reprodukce. Právě jejich kontakty byly hlavním zdrojem nepravidelného lupání během nahrávání. Všechna relé byla nahrazena novými relé Omron určenými pro audio aplikace, čímž se podařilo odstranit výpadky signálu i nestabilní chování během záznamu.

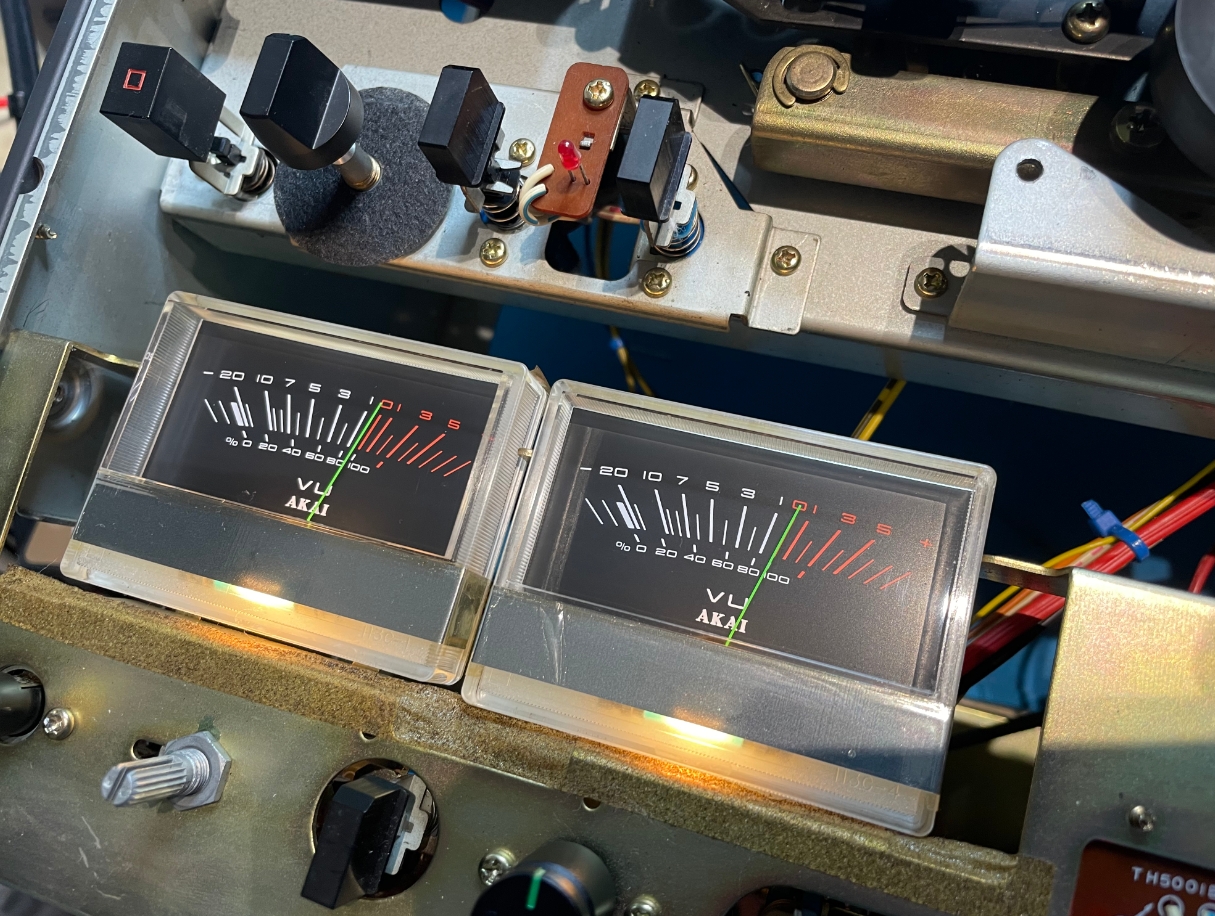

Po dokončení všech oprav následovala kontrola mechaniky, kontrola seřízení tahů pásku a kompletní kalibrace magnetofonu. Vzhledem k tomu, že dnes většina majitelů používá nové pásky RTM, které i nabízíme a doporzčujeme, byla celá kalibrace provedena na pás RTM LPR35. Nastaveny byly reprodukční úrovně, záznamové úrovně, předmagnetizace BIAS, ekvalizace i frekvenční charakteristika tak, aby magnetofon dosahoval maximálních parametrů právě s tímto typem pásku.

Výsledek renovace předčil očekávání. Zmizelo veškeré nepravidelné lupání, stabilizovala se úroveň signálu a autoreverse systém nyní pracuje zcela spolehlivě a výrazně tišeji než v původním provedení. Zvuk působí čistěji, klidněji a prostorověji, s velmi dobrou separací kanálů a nízkou hladinou šumu. Především však magnetofon opět získal provozní jistotu, kterou od špičkového kotoučového stroje očekáváme.

Akai GX-636 Black patří bezesporu mezi nejlepší autoreverse magnetofony své doby. Díky kompletní renovaci elektroniky, modernizaci autoreverse systému, výměně relé, důkladnému vyčištění, demagnetizaci a precizní kalibraci na RTM LPR35 je tento konkrétní kus připraven na další desetiletí provozu. Právě podobné opravy nám připomínají, proč jsou tyto magnetofony dodnes považovány za jedny z nejlepších představitelů zlaté éry analogového záznamu.

Na závěr je třeba zmínit, že podobné generální renovace nepatří mezi běžné servisní zásahy. Diagnostika nepravidelných závad, výměna velkého množství součástek, kontrola mechaniky, modernizace autoreverse systému, následná kalibrace a dlouhodobé testování představují desítky hodin práce. Velká část času navíc není věnována samotné opravě, ale pečlivému měření, ověřování jednotlivých kroků a hledání závad, které se často projevují pouze sporadicky. Právě proto jsou renovace špičkových kotoučových magnetofonů časově velmi náročné a vyžadují maximální soustředění při každém kroku.

Neméně důležitou podmínkou úspěšné opravy je kvalitní servisní vybavení a kompletní technická dokumentace. Bez vybavení nelze podobnou renovaci provést na úrovni. U přístrojů této kategorie již dávno nestačí pouhá výměna vadných součástek a měřák. Každý zásah musí být podložen kontrolou a následným přesným nastavením.

Právě spojení dlouholetých zkušeností, kvalitního technického zázemí a dostupnosti původní servisní dokumentace umožňuje vracet těmto legendárním magnetofonům jejich původní vlastnosti. Odměnou za desítky hodin práce je pak přístroj, který nejen spolehlivě funguje, ale zároveň dokáže předvést kvalitu analogového záznamu tak, jak ji konstruktéři společnosti Akai zamýšleli před více než čtyřiceti lety.

Tento konkrétní Akai GX-636 Black nám opět připomněl, proč jsou podobné projekty mezi servisními techniky tak ceněné.

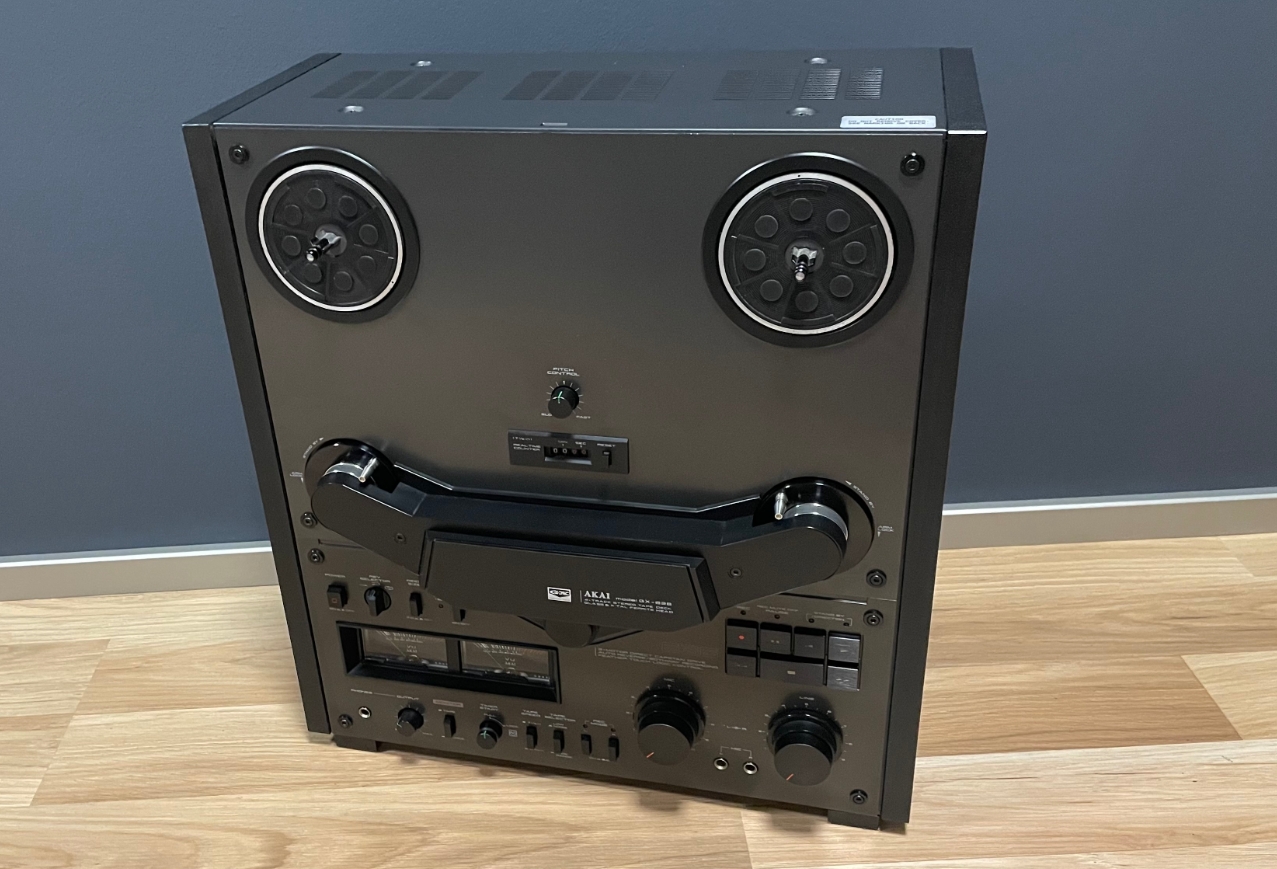

Po závěrečném testování a výstupní kontrole bude Akai GX-636 Black opět pečlivě zabalen do bílé deky s hvězdičkami, ve které nám byl předán k opravě. Stejně pečlivě, jako jsme přistupovali k jeho renovaci, jej nyní připravíme k bezpečnému předání zpět jeho majiteli, aby se z něh mohl zase těšit.
