Akai GX-65 MKII – po 35 letech zpět v kondici

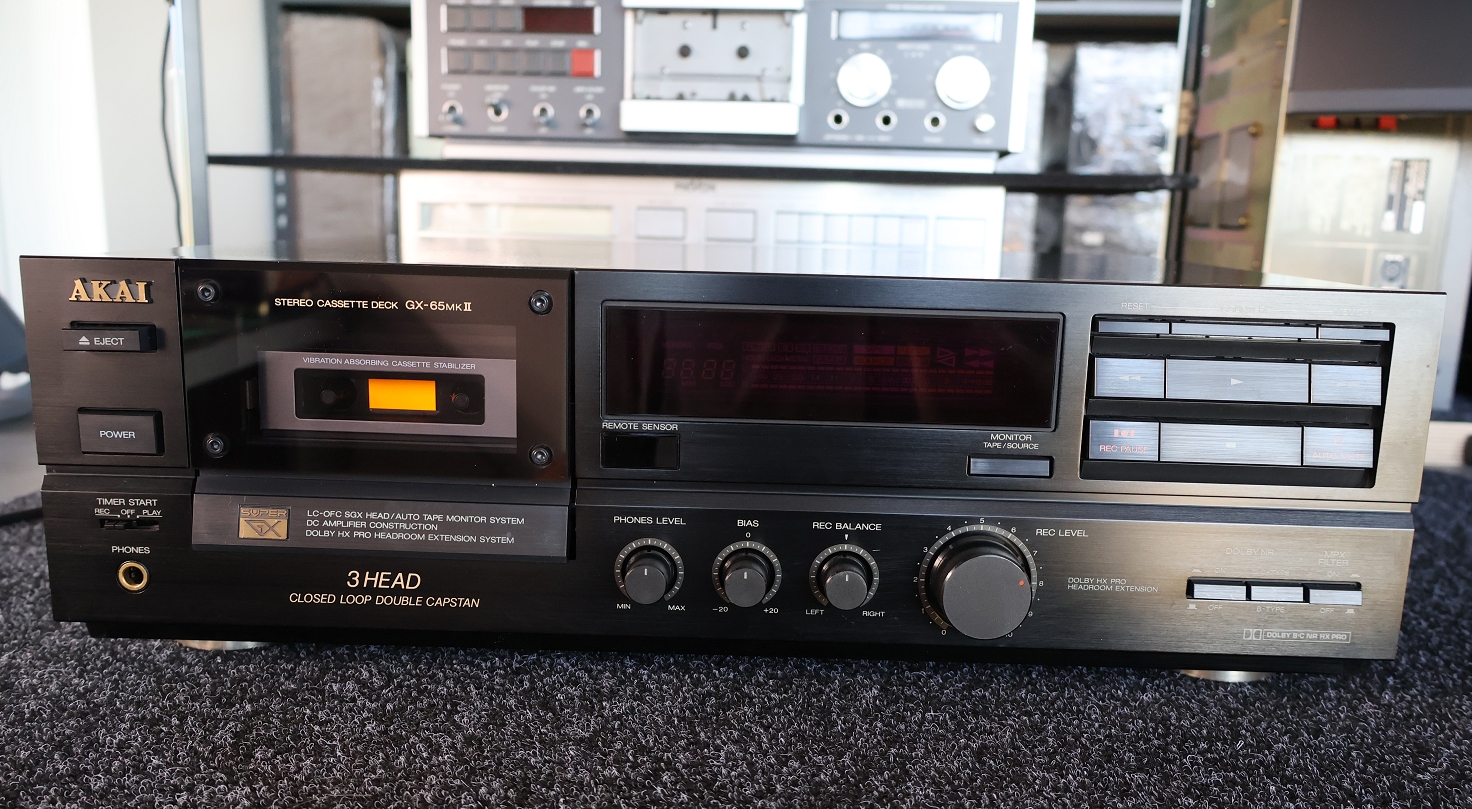

Akai GX-65 MKII patří k zajímavým tříhlavým kazetovým magnetofonům z počátku 90. let. Na trh přišel v roce 1991, vyráběl se v Japonsku a konstrukčně už představoval vyzrálou generaci klasických kazetových decků Akai. V době uvedení se jeho cena pohybovala přibližně kolem 800 německých marek.

Nešlo přitom o základní magnetofon. GX-65 MKII nabízí tři samostatné hlavy, dvoumotorovou mechaniku a především Closed Loop Dual Capstan transport se dvěma capstany a dvěma přítlačnými kladkami. Díky tříhlavému uspořádání umožňuje také přímý příposlech právě pořizovaného záznamu.

Typickým prvkem Akai jsou sklo-krystalické GX hlavy, které vynikají mimořádnou odolností proti opotřebení. Právě jejich dlouhá životnost je jedním z důvodů, proč má smysl tyto magnetofony opravovat i více než tři desetiletí po jejich výrobě.

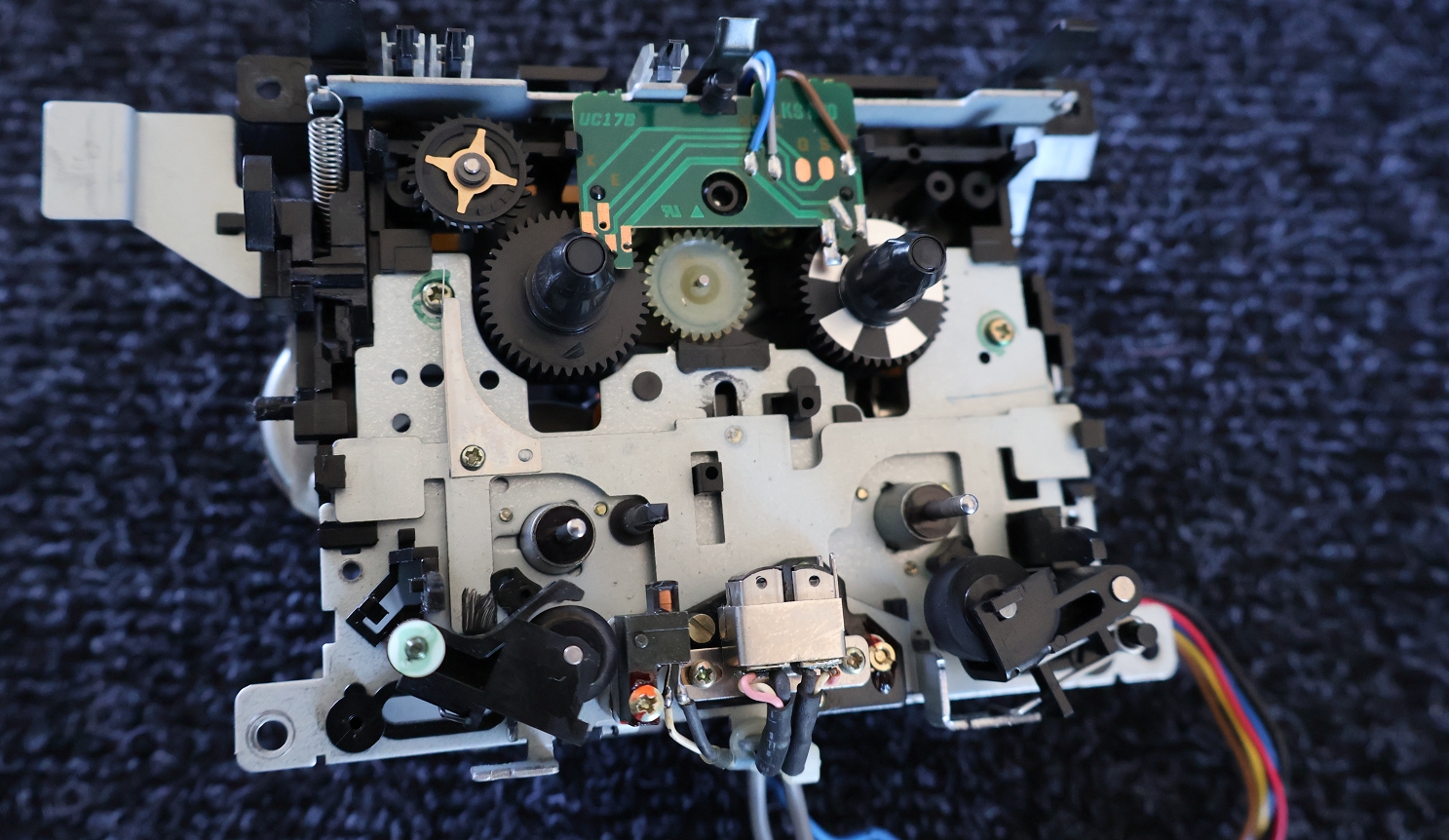

Mechanika po více než třiceti letech

Ani kvalitní konstrukce ale nedokáže zabránit přirozenému stárnutí pryžových a mechanických částí. Zatímco GX hlavy mohou být i po desetiletích ve velmi dobrém stavu, přítlačné kladky a hnací řemínek mají za sebou zcela jiný proces stárnutí.

U tohoto konkrétního GX-65 MKII proto servis začal právě mechanikou.

Nové přítlačné kladky

Closed Loop Dual Capstan transport využívá dvojici capstanů a dvojici přítlačných kladek. Jejich správný stav je zásadní pro stabilní vedení pásku přes hlavy.

Původní pryž postupem času tvrdne, mění své mechanické vlastnosti a povrch kladek již nemusí být dokonale rovnoměrný. To se může projevit nejen nestabilitou transportu, ale především nesprávným vedením pásku.

Obě původní přítlačné kladky proto byly nahrazeny novými.

Výměna hlavního plochého řemínku

Dalším důležitým prvkem mechaniky je hlavní plochý hnací řemínek.

Po více než třiceti letech už nelze jeho stav posuzovat pouze podle toho, zda je ještě celý a mechanika se otáčí. Materiál postupně ztrácí pružnost, řemínek se vytahuje a mění se jeho schopnost správně přenášet pohyb. V tomto případě už byl původní řemínek zcela rozleptaný a prakticky se změnil v lepkavou hmotu. Její důkladné odstranění z řemenic a okolních částí mechaniky bylo velmi nepříjemné a časově náročné. Právě pečlivé vyčištění je přitom nezbytné, protože zbytky degradované pryže by mohly negativně ovlivnit chod nového řemínku.

Po kompletním odstranění všech zbytků původního řemínku a vyčištění řemenic jsme osadili nový hlavní plochý řemínek a následně zkontrolovali správný chod mechaniky.

Závada optického snímače

Výměnou pryžových částí ale oprava tentokrát neskončila. Dalším problémem byla nesprávná funkce optického snímače, která způsobovala samovolné vypínání chodu mechaniky.

Podobná závada může být při diagnostice poměrně zrádná. Řídicí elektronika potřebuje spolehlivou informaci o pohybu pásku a správné funkci transportu. Pokud optický snímač neposkytuje odpovídající impulzy, elektronika může tento stav vyhodnotit jako zastavení mechanismu a z bezpečnostních důvodů chod mechaniky ukončit.

Výsledkem je situace, kdy magnetofon zdánlivě správně spustí přehrávání, ale po krátké době jej samovolně vypne. Příčina přitom nemusí být v samotném pohonu mechaniky, ale právě v chybné zpětné vazbě optického snímače.

Optický snímač byl proto diagnostikován a opraven. Po opravě jsme ověřili jeho správnou funkci i spolehlivý chod mechaniky v jednotlivých provozních režimech.

Čištění páskové dráhy

Po dokončení mechanických oprav následovalo důkladné vyčištění páskové dráhy, GX hlav, capstanů a dalších částí přicházejících do kontaktu s magnetofonovým páskem.

Čistota páskové dráhy je u tříhlavého magnetofonu zásadní. I relativně malá vrstva nečistot na povrchu hlavy může ovlivnit kontakt s páskem a následně frekvenční charakteristiku, úroveň signálu nebo kvalitu záznamu.

Demagnetizace

Součástí servisu byla rovněž demagnetizace páskové dráhy. U magnetofonu, který má za sebou desítky let provozu, jde o jeden ze základních servisních úkonů.

Teprve po mechanickém servisu, vyčištění a demagnetizaci má smysl přistoupit k závěrečnému měření a kontrole nastavení.

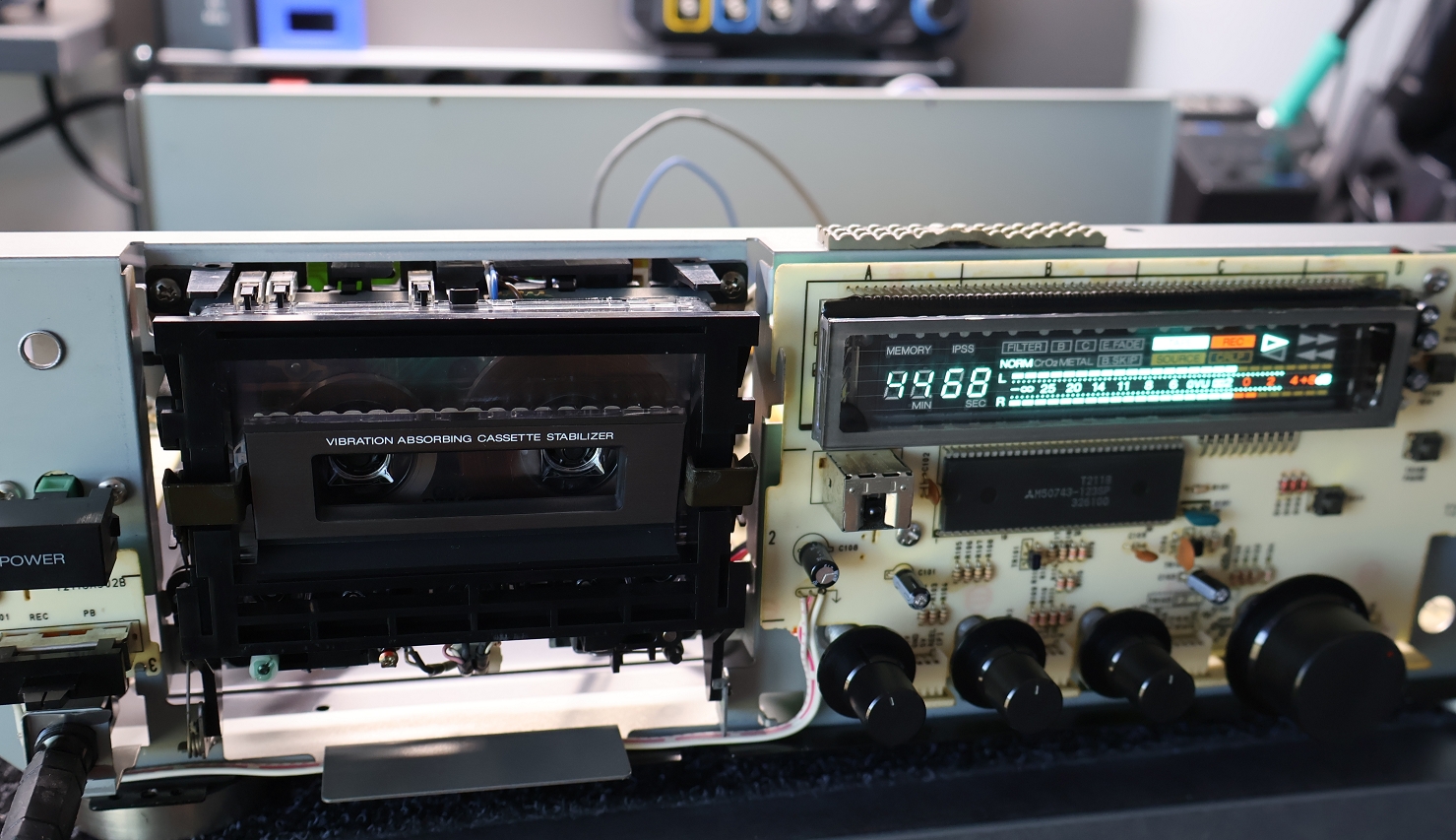

Kontrola nastavení a funkce

Akai GX-65 MKII podporuje všechny tři hlavní druhy pásků – Type I, Type II i Type IV. Pro správné nastavení záznamu je vybaven také regulací BIAS a samozřejmě systémy Dolby B, Dolby C a HX Pro.

Výrobcem udávaný frekvenční rozsah dosahuje u pásků Type I a Type II 15 Hz až 19 kHz, zatímco s páskem Metal Type IV až 15 Hz až 21 kHz. Kolísání rychlosti bylo udáváno na velmi slušných 0,035 % WRMS.

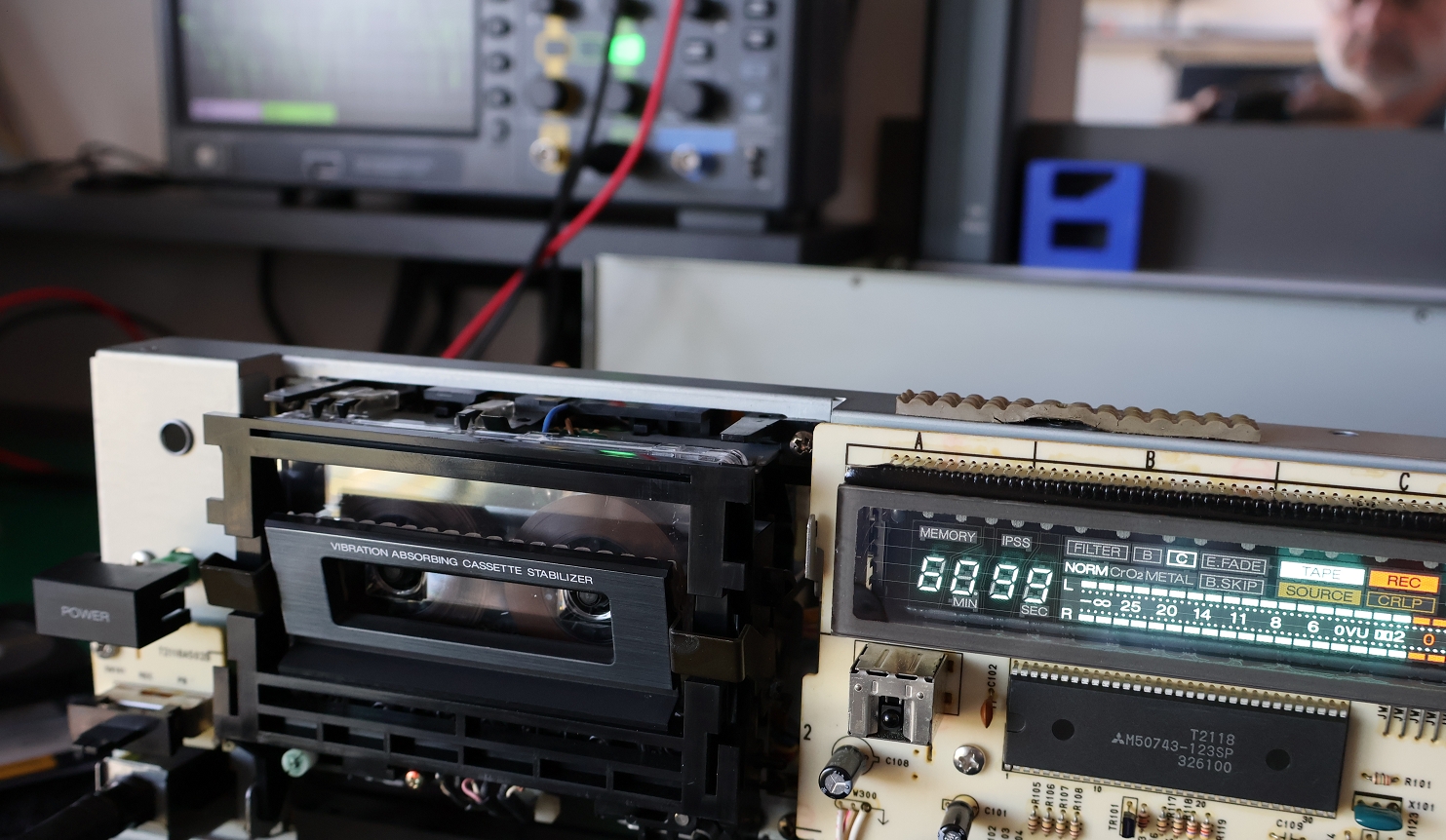

Po dokončení opravy jsme proto provedli kontrolu mechanických funkcí a základního nastavení přístroje. Důležitá byla také kontrola samotného vedení pásku a správné funkce transportu po instalaci nových přítlačných kladek.

Akai, který má stále co nabídnout

Po výměně obou přítlačných kladek a hlavního plochého řemínku, opravě optického snímače, důkladném vyčištění, demagnetizaci a závěrečné kontrole nastavení se mohl Akai GX-65 MKII opět vrátit do plně funkčního provozu.

Právě tento přístroj dobře ukazuje jednu ze zajímavých vlastností kvalitních magnetofonů Akai. Zatímco pryžové a některé mechanické součásti přirozeně stárnou a vyžadují výměnu, odolné GX hlavy mohou být i po více než třiceti letech ve velmi dobrém stavu.

A právě proto má odborný servis podobných magnetofonů stále smysl. Akai GX-65 MKII možná vznikl v roce 1991, ale po správně provedeném servisu rozhodně ještě nepatří do důchodu.
