Nesahejte na šroubky u magnetofonových hlav. Můžete rozhodit celé nastavení magnetofonu

Při opravách kotoučových a kazetových magnetofonů se stále častěji setkáváme se závadou, kterou ve skutečnosti nezpůsobil věk přístroje ani vadná součástka. Někdo se před námi jednoduše pokusil "seřídit" magnetofon otáčením šroubků kolem hlav.

Proto jedna důležitá rada z našeho servisu:

Pokud přesně nevíte, co daný šroub nastavuje a nemáte potřebné měřicí vybavení, na šroubky upevnění magnetofonových hlav vůbec nesahejte.

Nejsou tam proto, aby se jimi podle sluchu dolaďovaly výšky.

Magnetofonová hlava má přesně definovanou polohu vůči pásku. U vícestopého a zejména tříhlavého magnetofonu musí být správně nastavena nejen kolmost štěrbiny hlavy vůči směru pohybu pásku, tedy azimut, ale také výška hlavy, její náklon, kontakt pásku s čelem hlavy a návaznost na celou páskovou dráhu.

Jediné pootočení nesprávným šroubkem může tuto geometrii změnit.

Typickým začátkem problému bývá situace, kdy majitel zjistí, že magnetofon hraje méně výšek. Vezme šroubovák a zkusí pootočit šroubkem u přehrávací hlavy. Výšky se skutečně mohou zdánlivě zlepšit.

Jenže tím ještě vůbec není prokázáno, že bylo nastavení špatně.

Příčinou mohou být například znečištěné hlavy, magnetizace páskové dráhy, opotřebení hlavy, nesprávně vedený pásek, problém s přítlakem, elektronická závada nebo jednoduše nahrávka pořízená na jiném, špatně nastaveném magnetofonu.

A právě zde vzniká velmi častá chyba.

Magnetofon, který byl správně nastaven, se přizpůsobí špatně nahrané pásce. Jedna konkrétní nahrávka potom může znít lépe, ale samotný magnetofon je od této chvíle rozladěný.

Ještě horší situace nastane u tříhlavých magnetofonů.

Mazací, záznamová a přehrávací hlava tvoří jeden funkční celek a pásek musí procházet páskovou dráhou přesně definovaným způsobem. Pokud někdo začne postupně otáčet několika šroubky, původní referenční nastavení může být prakticky ztraceno.

Pak už nestačí šroubek jednoduše "vrátit zpátky".

Často totiž nikdo neví, kde původně byl.

Správné nastavení hlavy se nedělá pohledem ani podle oblíbené nahrávky. Vyžaduje odpovídající referenční pásek, měřicí techniku, osciloskop a znalost servisního postupu konkrétního magnetofonu.

Azimut se například neposuzuje pouze podle toho, zda slyšíme dostatek vysokých kmitočtů. Sleduje se úroveň a fázový vztah signálu a hledá se přesně definovaná poloha hlavy.

A azimut je pouze jedna část celého nastavení.

Pokud byla změněna také výška nebo náklon hlavy, je nutné nejprve obnovit její správnou mechanickou polohu a zkontrolovat vedení pásku. Teprve potom má smysl pokračovat dalšími kroky.

U záznamové hlavy navíc mechanické nastavení přímo souvisí s následnou elektrickou kalibrací magnetofonu. Po správném mechanickém nastavení přichází kontrola a případné nastavení záznamové úrovně, předmagnetizace Bias, ekvalizace a návaznosti záznamu a reprodukce.

Jedním šroubovákem tedy můžete během několika sekund vytvořit práci na několik hodin.

V PAUDIOservice proto doporučujeme jednoduché pravidlo.

Čistit hlavy ano. Otáčet jejich nastavovacími šrouby ne.

Pokud magnetofon ztrácí výšky, jeden kanál hraje jinak, staré pásky znějí podivně nebo máte podezření na nesprávný azimut, nejprve je potřeba zjistit skutečnou příčinu. Teprve měření ukáže, zda je vůbec nutné do mechanického nastavení hlav zasahovat.

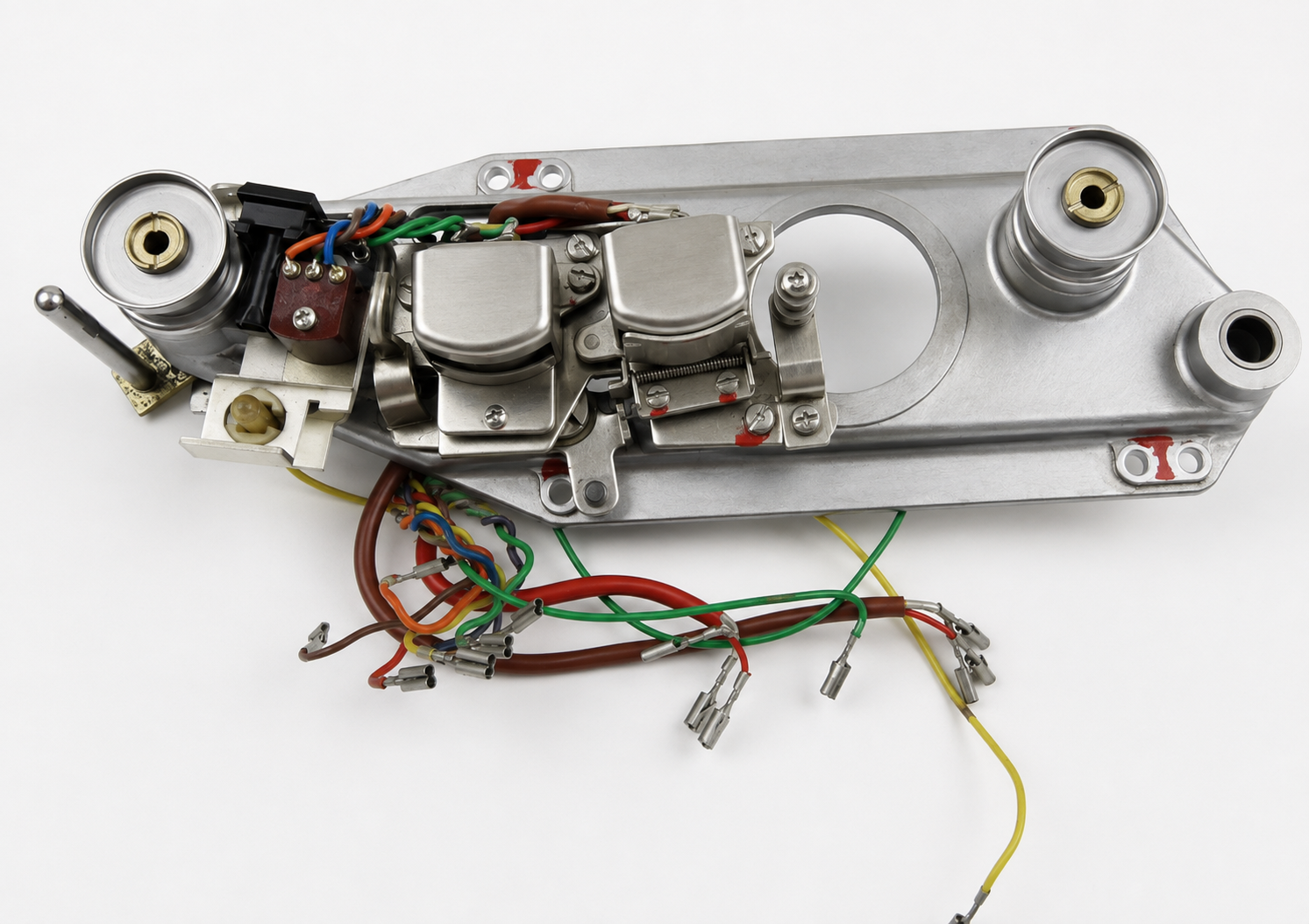

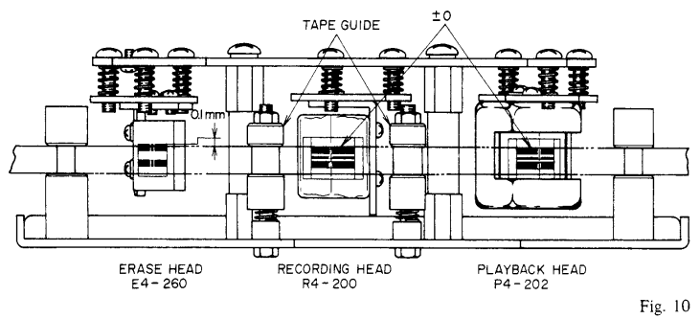

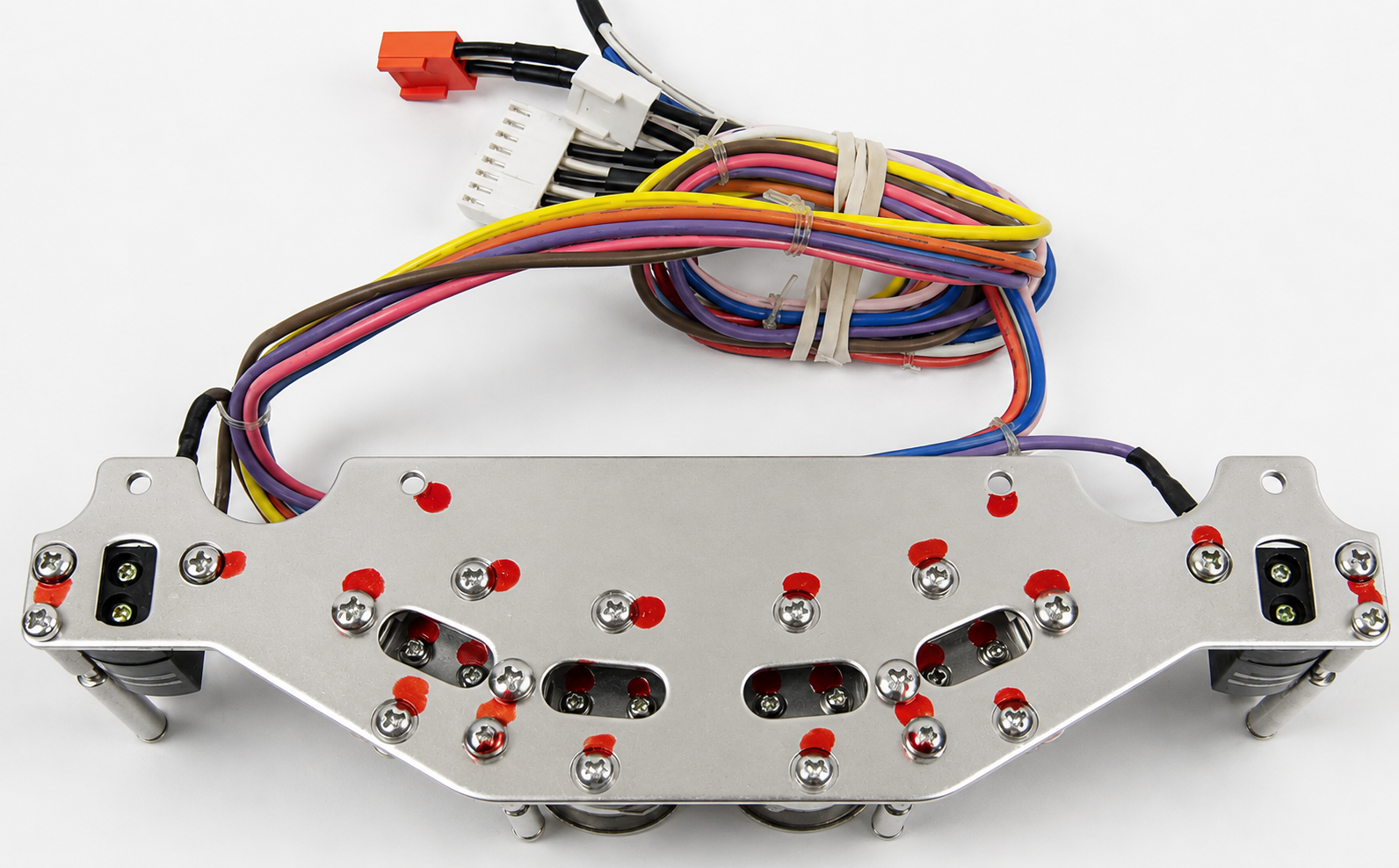

Zvlášť opatrní buďte u kvalitních historických kotoučových magnetofonů Akai, Revox, Technics, Pioneer, TEAC a dalších značek. U zachovalého přístroje může být původní tovární geometrie hlav stále velmi dobrá. Její bezdůvodné rozebrání je přesný opak toho, co takový magnetofon potřebuje.

A ještě jedna prosba z pohledu servisu.

Pokud už jste se šroubky hlav otáčeli, řekněte nám to při předání přístroje.

Není na tom nic, co by bylo potřeba před servisem skrývat. Pro technika je ale tato informace velmi důležitá. Víme potom, že nemáme hledat pouze běžnou závadu, ale musíme začít kontrolou celé geometrie páskové dráhy a nastavení hlav.

Magnetofonová hlava není něco, co se "doladí podle ucha".

Její správná poloha je základním referenčním bodem celého magnetofonu. Pokud je jednou bez potřebného vybavení rozhozena, následné uvedení přístroje do správného stavu může být podstatně složitější a dražší než odstranění původní závady.

Proto za PAUDIOservice:

Šroubovák k čištění magnetofonu nepotřebujete. A pokud vás láká některým ze šroubků u hlav trochu pootočit, raději ho odložte.

Příklad přímo z našeho servisu: Akai GX-630

Důvod, proč toto téma právě nyní otevíráme, je zcela konkrétní. V našem servisu jsme měli Akai GX-630, u kterého chtěl majitel demontovat kryt hlav a přední panel, aby se dostal k dalším částem přístroje.

Bohužel povolil jiné šrouby, než bylo potřeba, a místo demontáže krytu uvolnil samotné magnetofonové hlavy.

Na první pohled může jít o drobnou chybu. Několik povolených šroubků, které se jednoduše znovu utáhnou. Ve skutečnosti tím ale došlo ke ztrátě původního mechanického nastavení hlav.

A právě to je problém.

Hlavy nelze jednoduše přišroubovat "tak, jak přibližně byly". Jejich poloha vůči pásku je součástí přesného nastavení celého magnetofonu. Po takovém zásahu proto musíme nejprve obnovit správnou mechanickou geometrii, zkontrolovat vedení pásku, výšku a náklon hlav a následně provést přesné nastavení azimutu pomocí měřicí techniky a referenčního pásku.

Teprve když je mechanická část opět správně nastavena, lze pokračovat kontrolou a kalibrací magnetofonu.

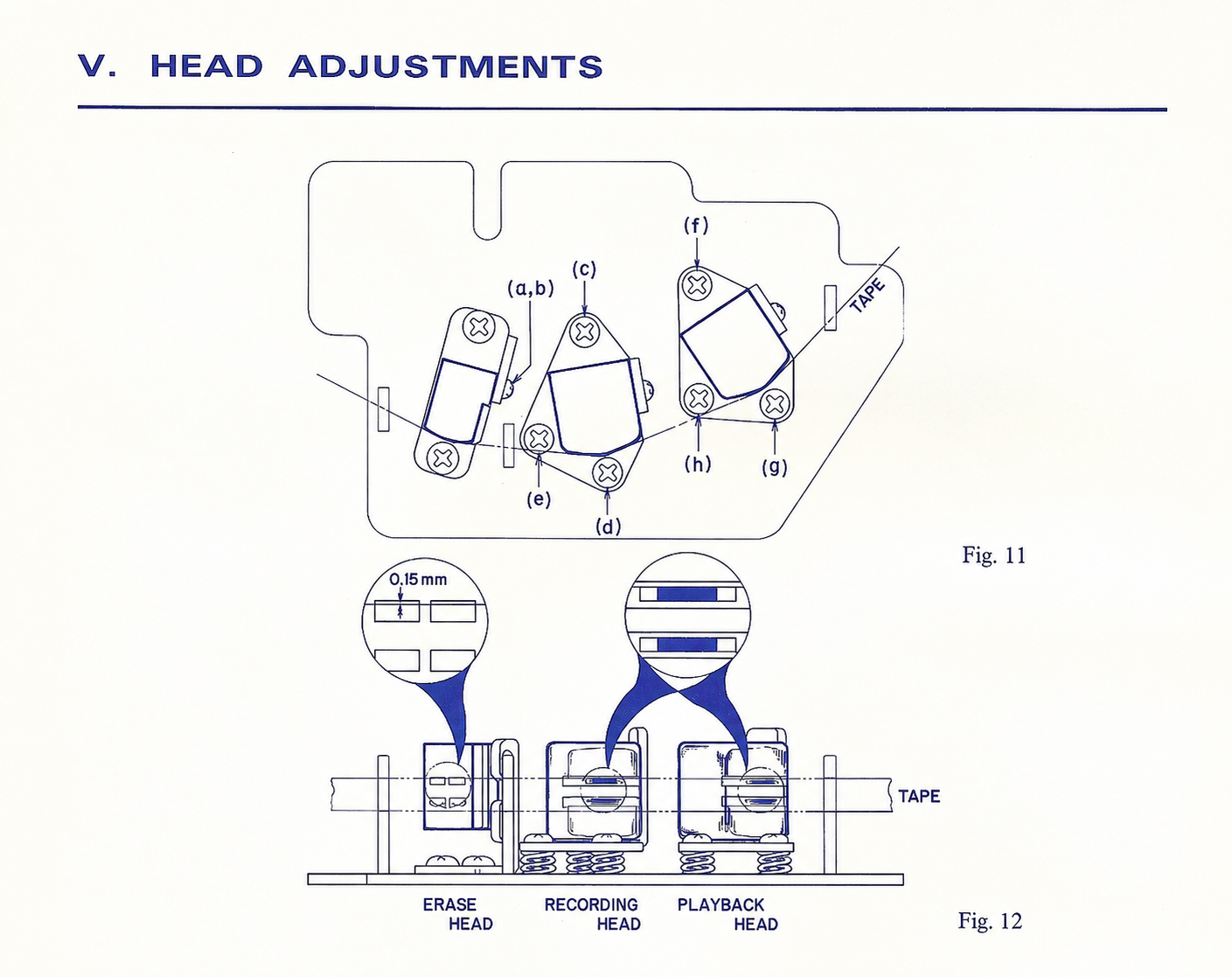

Tento konkrétní Akai GX-630 je dobrým příkladem toho, proč doporučujeme před jakoukoli demontáží v okolí hlav nahlédnout do servisního manuálu. Šroub, který na první pohled vypadá jako obyčejný upevňovací šroub krytu, může být ve skutečnosti součástí přesného nastavení hlavy.

A rozdíl mezi povolením správného a nesprávného šroubu může znamenat rozdíl mezi několika minutami práce a kompletním novým nastavením páskové dráhy a hlav.
