Nastavení tahů u kazetového magnetofonu – parametr, na který se při servisu často zapomíná

Výměnou řemínků oprava mechaniky kazetového magnetofonu nekončí. Pro správné vedení pásku, stabilní rychlost a bezpečný provoz kazety jsou důležité také síly, kterými mechanika pásek odvíjí a navíjí. V PAUDIOservice proto při opravách a renovacích kontrolujeme také tahové poměry mechaniky pomocí speciální měřicí kazety.

Pásek musí mechanikou procházet přesně definovaným způsobem

Kazetový magnetofon pracuje s páskem širokým pouhých 3,81 mm. Při přehrávání se musí pohybovat konstantní rychlostí, správně přiléhat k hlavám a současně být bezpečně odebírán navíjecí stranou kazety.

Nestačí tedy pouze to, že se oba unašeče otáčejí a magnetofon "hraje".

Na pásek během provozu působí několik sil. Odvíjecí strana vytváří potřebný zpětný tah, capstan s přítlačnou kladkou určuje rychlost posuvu a navíjecí mechanismus musí již přehrané nebo nahrané množství pásku bezpečně ukládat do pravé cívky kazety.

Všechny tyto síly musí být ve správném vzájemném poměru.

Co je take-up torque

Take-up torque je krouticí moment navíjecího unašeče v režimu PLAY.

Jeho úkolem je průběžně odebírat pásek za capstanem a ukládat jej do navíjecí části kazety.

Pokud je tah příliš malý, pásek nemusí být spolehlivě navíjen. Může se začít hromadit v prostoru mechaniky, vytvářet smyčku a v krajním případě se namotat na přítlačnou kladku nebo capstan.

Ani příliš vysoký tah není správně. Nadměrná síla zatěžuje pásek, kazetu i samotnou mechaniku a může negativně ovlivnit vedení pásku.

Právě proto se správný tah neposuzuje pouze podle toho, zda se unašeč otáčí.

Back tension – stejně důležitá odvíjecí strana

Druhým důležitým parametrem je back tension, tedy zpětný tah na odvíjecí straně.

Jeho úkolem je udržovat pásek před hlavami přiměřeně napnutý. Příliš malý zpětný tah může vést k nestabilnímu vedení pásku a horšímu kontaktu s hlavami. Příliš velký naopak zbytečně zatěžuje pásek a celý transportní mechanismus.

Správný poměr mezi zpětným a navíjecím tahem je proto jednou z podmínek klidného průchodu pásku mechanikou.

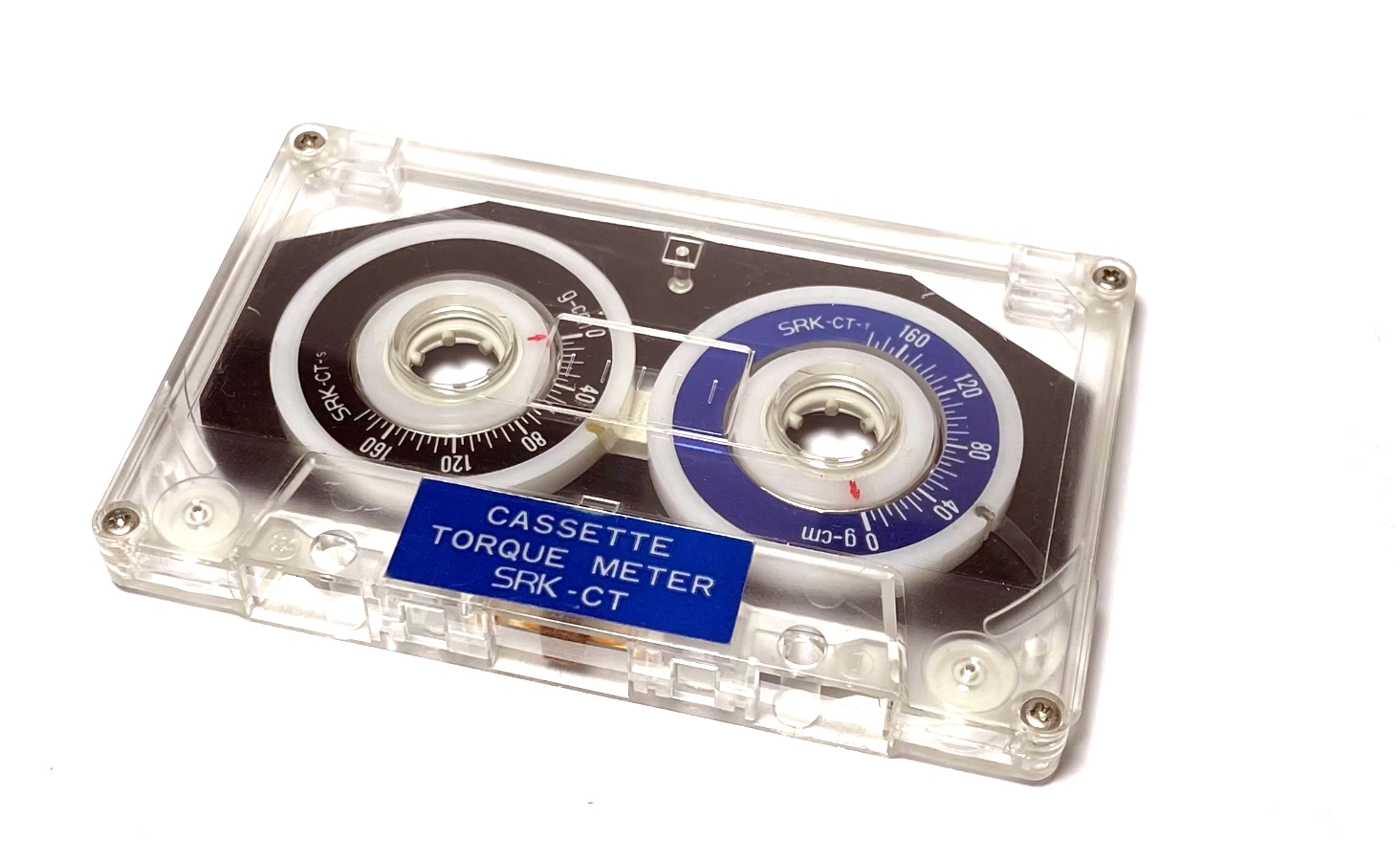

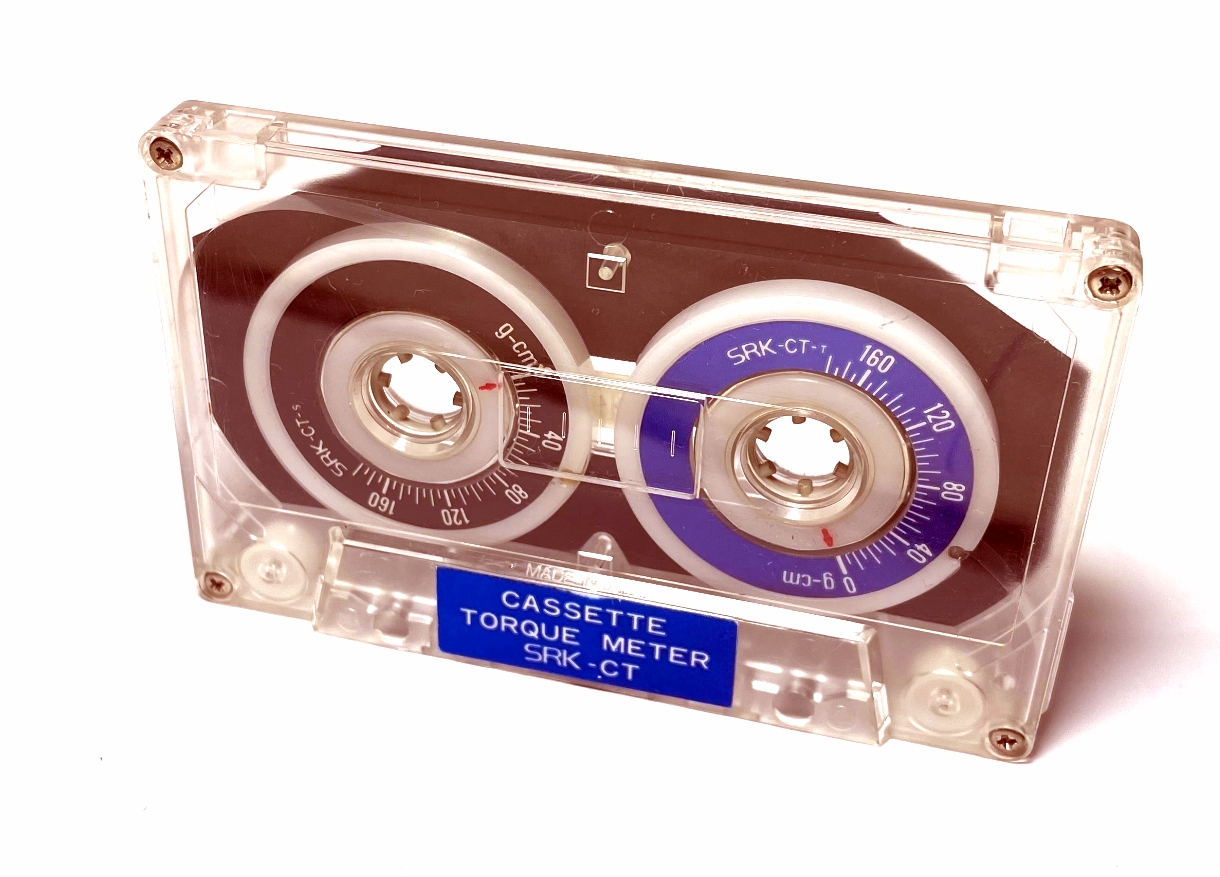

Speciální měřicí kazeta

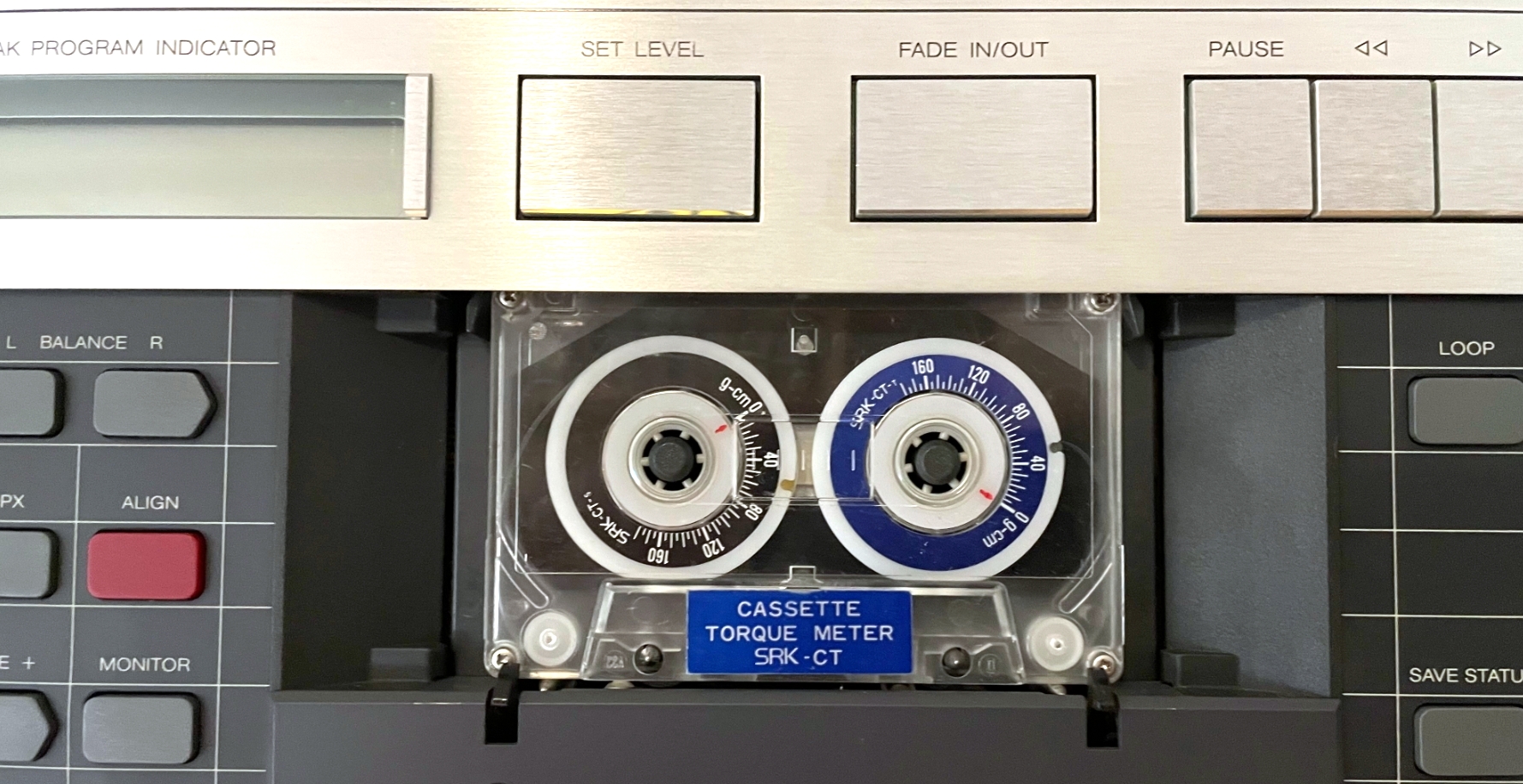

Pro kontrolu těchto parametrů používáme speciální torque cassette – měřicí kazetu tahů.

Na rozdíl od běžné kazety obsahuje mechanismus umožňující přímo sledovat sílu, kterou magnetofon působí na unašeč. Hodnoty se podle typu měřidla a servisní dokumentace obvykle vyjadřují například v g·cm nebo mN·m.

Díky tomu není nutné stav mechaniky hodnotit subjektivně.

Rozdíl mezi větami "unašeč se zdá být dostatečně silný" a "navíjecí moment odpovídá hodnotě předepsané výrobcem" je z hlediska profesionálního servisu zásadní.

Každý magnetofon může mít jiné hodnoty

Neexistuje jedna univerzální hodnota správného tahu použitelná pro všechny kazetové magnetofony.

Konstrukce mechanik se výrazně liší. Jinak může být řešen jednoduchý jednomotorový transport, jinak třímotorová mechanika a další požadavky má například dual-capstan mechanismus.

Proto naměřené hodnoty vždy porovnáváme s údaji uvedenými v servisní dokumentaci konkrétního výrobce a modelu.

Samotná měřicí kazeta nám řekne, jakou hodnotu mechanika skutečně dosahuje. Teprve servisní dokumentace určuje, zda je tato hodnota správná.

Dual capstan je na mechanický stav obzvlášť citlivý

Ještě větší význam má správný stav mechaniky u magnetofonů používajících dva capstany.

Dual-capstan mechanismus vytváří mezi oběma capstany definované podmínky pro vedení pásku přes oblast hlav. Výsledkem může být velmi stabilní kontakt pásku s hlavami a přesné vedení, ale pouze tehdy, pokud celý systém pracuje správně.

Ztvrdlé přítlačné kladky, nesprávný řemen capstanů, opotřebené spojky nebo nevhodný tah unašečů mohou tuto rovnováhu narušit.

U těchto mechanik proto nestačí kontrolovat jednotlivé části izolovaně. Je potřeba posuzovat transport pásku jako jeden celek.

Proč měřit až po opravě mechaniky

Kontrola tahů má smysl až ve chvíli, kdy je mechanika v odpovídajícím technickém stavu.

Pokud jsou uvnitř vytahané nebo rozpadlé řemínky, zatuhlé mazivo, opotřebená mezikola, prokluzující spojky, znečištěné hřídele nebo vadné přítlačné kladky, bude měření pouze popisovat závadu – nikoliv správně seřízenou mechaniku.

Proto při renovaci nejprve řešíme vlastní mechanický stav přístroje.

Mechanika se podle potřeby demontuje a vyčistí, odstraní se stará maziva a zbytky degradovaných řemínků, zkontrolují se převody, spojky, brzdy, ložiska, capstany a přítlačné kladky. Vadné díly se vymění a příslušná místa se znovu správně namažou.

Teprve poté přichází na řadu kontrolní měření.

Převíjení je další část kontroly

Samostatnou kapitolou je rychlé převíjení FF a REW.

Také zde musí mechanika vyvinout dostatečný moment, aby dokázala bezpečně převinout celou kazetu. Problém se přitom nemusí projevit na začátku pásku. Opotřebená mechanika může pracovat zdánlivě správně a začít prokluzovat až při větším průměru navinuté cívky nebo při použití konkrétní kazety.

Proto je důležitá nejen okamžitá hodnota na měřidle, ale také celková kontrola funkce transportu.

Tah pásku souvisí i s kvalitou reprodukce

Mechanické parametry magnetofonu nelze úplně oddělit od parametrů elektronických.

Nestabilní vedení pásku může ovlivnit jeho kontakt s hlavami a u citlivějších mechanik také azimutální stabilitu. To se následně může projevit například změnou reprodukce vysokých kmitočtů, nestabilitou mezi kanály nebo kolísáním výsledků měření.

Proto nemá příliš velký smysl precizně nastavovat záznamovou a reprodukční elektroniku magnetofonu, pokud předtím není jisté, že pásek prochází mechanikou správně.

Výměna řemínků tedy není konec opravy

To je také důvod, proč v PAUDIOservice nepovažujeme samotnou výměnu řemínků za kompletní seřízení kazetového magnetofonu.

Nový řemínek může obnovit funkci mechanismu, ale sám o sobě nic nevypovídá o skutečném tahu unašečů, stavu spojek, brzd, přítlačných kladek ani o správném vedení pásku.

Po mechanické opravě proto následuje kontrola funkce transportu, tahových poměrů, rychlosti pásku a podle rozsahu opravy také měření dalších parametrů magnetofonu.

Malý detail s velkým významem

Kazetový magnetofon je ve skutečnosti velmi přesný elektromechanický systém. Pásek se při přehrávání pohybuje rychlostí pouze 4,76 cm/s a sebemenší nedostatek v jeho vedení se může projevit na výsledném zvuku.

Správný tah pásku proto není servisní detail navíc. Je jedním ze základních předpokladů, aby opravená mechanika fungovala tak, jak její konstruktéři zamýšleli.

A právě speciální měřicí kazeta umožňuje něco, co pouhým pohledem ani pocitem v prstech spolehlivě určit nelze – skutečně změřit, co se s páskem uvnitř magnetofonu děje.
