Otvory a výřezy na horní hraně klasické audiokazety

Co prozradí horní hrana audiokazety? Výřezy, ochrana záznamu a automatické rozpoznání pásku

Na první pohled nenápadné otvory a výřezy na horní hraně klasické audiokazety mají velmi důležitou funkci. Kazetovému magnetofonu sdělují, zda je povolen záznam a jaký typ magnetického pásku je vložen. Podle jejich rozmístění dokáže automatika magnetofonu zvolit odpovídající předmagnetizaci i ekvalizaci. Podívejme se podrobněji na to, jak tento jednoduchý, ale důmyslný systém funguje.

Malé výřezy s důležitou funkcí

Kompaktní audiokazeta, známá také jako Compact Cassette, byla navržena tak, aby byla snadno použitelná a současně umožňovala bezpečný záznam i reprodukci.

S postupným vývojem magnetických pásků se však začaly používat různé magnetické materiály, které vyžadovaly odlišné záznamové podmínky. Zatímco původní kazety obsahovaly běžný oxid železitý, později se objevily pásky chromové, kobaltem modifikované a nakonec také metalické.

Výrobci proto potřebovali zajistit, aby magnetofon dokázal automaticky rozpoznat vloženou kazetu a přizpůsobit jí své elektronické obvody.

Řešení bylo překvapivě jednoduché: přesně definované otvory v plastovém pouzdře kazety.

Ochrana proti nechtěnému přepsání záznamu

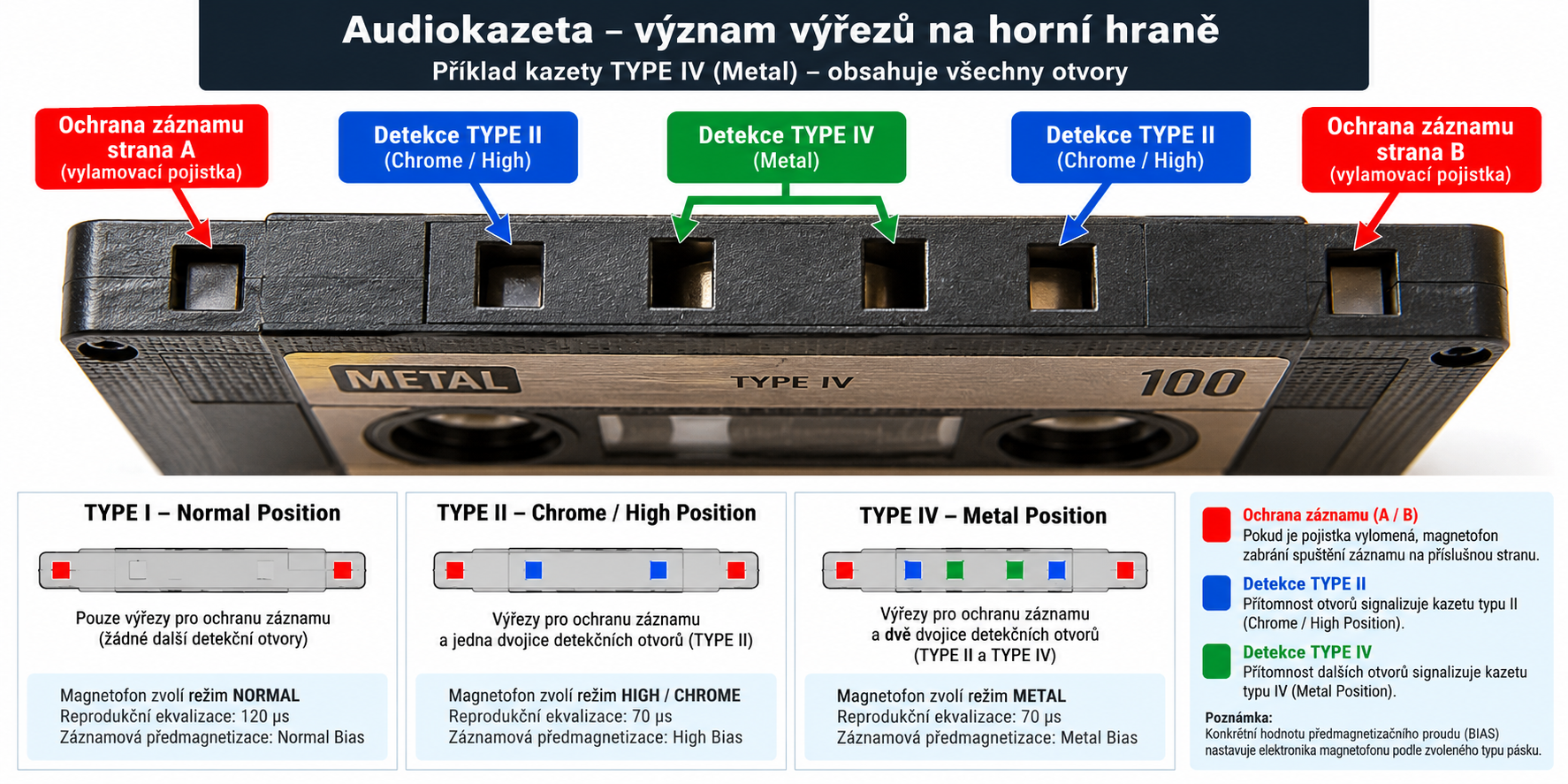

Na horní hraně kazety, poblíž obou krajů, se nacházejí dvě vylamovací pojistky. Každá odpovídá jedné straně kazety.

Pokud je plastová pojistka neporušená, magnetofon umožní záznam na příslušnou stranu.

Po jejím vylomení vznikne otvor, do kterého může zapadnout mechanický snímač magnetofonu. Elektronika nebo mechanická blokace následně zabrání spuštění záznamu.

Tím se chrání již pořízená nahrávka před náhodným přepsáním.

U některých přednahraných kazet byly tyto pojistky odstraněny již při výrobě.

Pokud chceme na takovou kazetu znovu nahrávat, lze příslušný otvor překrýt vhodnou lepicí páskou. Je však nutné zakrýt pouze otvor ochrany záznamu, nikoliv další identifikační otvory.

Jak magnetofon rozpozná typ pásku?

Vedle otvorů pro ochranu záznamu se mohou nacházet další dvojice otvorů. Ty slouží k automatické identifikaci typu magnetického pásku.

Kazetový magnetofon vybavený automatickou detekcí má v mechanice snímací prvky, zpravidla mechanické spínače nebo snímače, které kontrolují přítomnost těchto otvorů.

Podle jejich kombinace vyhodnotí, zda je vložena kazeta typu I, II nebo IV.

TYPE I – Normal Position

Kazety typu I používají především magnetickou vrstvu na bázi oxidu železitého, případně jeho zdokonalených formulací.

Na horní hraně mají pouze dvojici míst pro ochranu záznamu. Další identifikační otvory pro vyšší typy pásků zde nejsou.

Magnetofon proto zvolí režim NORMAL, odpovídající záznamovou předmagnetizaci a reprodukční ekvalizaci 120 µs.

Jde o nejrozšířenější typ audiokazet, který se používal v domácích magnetofonech, přenosných přehrávačích i automobilových autorádiích.

TYPE II – Chrome / High Position

Kazety typu II mají kromě ochrany záznamu ještě další dvojici identifikačních otvorů umístěnou blíže ke středu kazety.

Tyto otvory informují magnetofon, že má použít režim HIGH nebo CHROME.

Elektronika přepne na předmagnetizaci odpovídající typu II a při reprodukci použije ekvalizaci 70 µs.

Označení CHROME je historické. Ne všechny kazety typu II obsahují čistý oxid chromičitý CrO₂. Řada výrobců používala také magnetické vrstvy na bázi oxidu železitého upraveného kobaltem.

Z hlediska magnetofonu je rozhodující standardizovaná charakteristika pásku, nikoliv pouze obchodní označení použitého materiálu.

TYPE IV – Metal Position

Metalické kazety typu IV představovaly technologicky nejvyspělejší skupinu běžných analogových audiokazet.

Jejich magnetická vrstva využívá kovové částice a umožňuje dosahovat vysokých záznamových úrovní, zejména ve vysokofrekvenční oblasti.

Na horní hraně mají kromě otvorů pro ochranu záznamu také dvojici otvorů používaných pro typ II a další dvojici blíže ke středu kazety.

Magnetofon díky tomu rozpozná režim METAL.

Při záznamu se používají odpovídající parametry předmagnetizace a záznamové ekvalizace. Reprodukční ekvalizace je stejně jako u typu II nastavena na 70 µs.

Je důležité připomenout, že ne každý kazetový magnetofon umožňuje na metalické pásky nahrávat. Některé přístroje je dokážou pouze reprodukovat.

Přehled jednotlivých typů kazet

Typ kazety Identifikační otvory Reprodukční ekvalizace Záznamová předmagnetizace
TYPE I – Normal Bez dalších otvorů 120 µs Normal Bias
TYPE II – Chrome / High Jedna přídavná dvojice 70 µs High Bias
TYPE III – Ferrochrome Bez samostatného standardního rozpoznávání Podle konstrukce přístroje Specifické nastavení FeCr
TYPE IV – Metal Dvě přídavné dvojice 70 µs Metal Bias

Co je vlastně předmagnetizace?

Při magnetickém záznamu se k užitečnému zvukovému signálu přidává vysokofrekvenční střídavý proud, označovaný jako předmagnetizace neboli BIAS.

Jeho frekvence bývá u kazetových magnetofonů zpravidla v řádu desítek až stovek kilohertzů, tedy výrazně nad slyšitelným pásmem.

Předmagnetizace zlepšuje linearitu magnetického záznamu a pomáhá snižovat zkreslení.

Různé magnetické materiály však vyžadují odlišné podmínky. Proto mají magnetofony samostatná nastavení nebo automaticky přepínané obvody pro jednotlivé typy pásků.

Důležité je, že označení Normal Bias, High Bias a Metal Bias nepředstavují tři univerzální pevné hodnoty předmagnetizačního proudu. Jeho správná velikost závisí na konkrétním magnetofonu, záznamové hlavě a vlastnostech použitého pásku.

U kvalitnějších magnetofonů proto najdeme také možnost jemného doladění BIAS nebo automatickou kalibraci konkrétní kazety.

Co se stane při nesprávném rozpoznání pásku?

Pokud je například kazeta typu II vložena do magnetofonu, který ji vyhodnotí jako typ I, mohou být použity nesprávné záznamové a reprodukční parametry.

Při reprodukci může být výsledkem odlišná frekvenční charakteristika a při záznamu například zvýšené zkreslení, nedostatečný záznam vysokých frekvencí nebo nesprávná úroveň signálu.

Příčinou nemusí být samotná kazeta. U starších magnetofonů se poměrně často setkáváme se znečištěnými, zoxidovanými nebo mechanicky poškozenými přepínači detekce typu pásku.

Magnetofon potom nemusí správně rozpoznat vloženou kazetu, přestože její pouzdro i magnetický pásek jsou v pořádku.

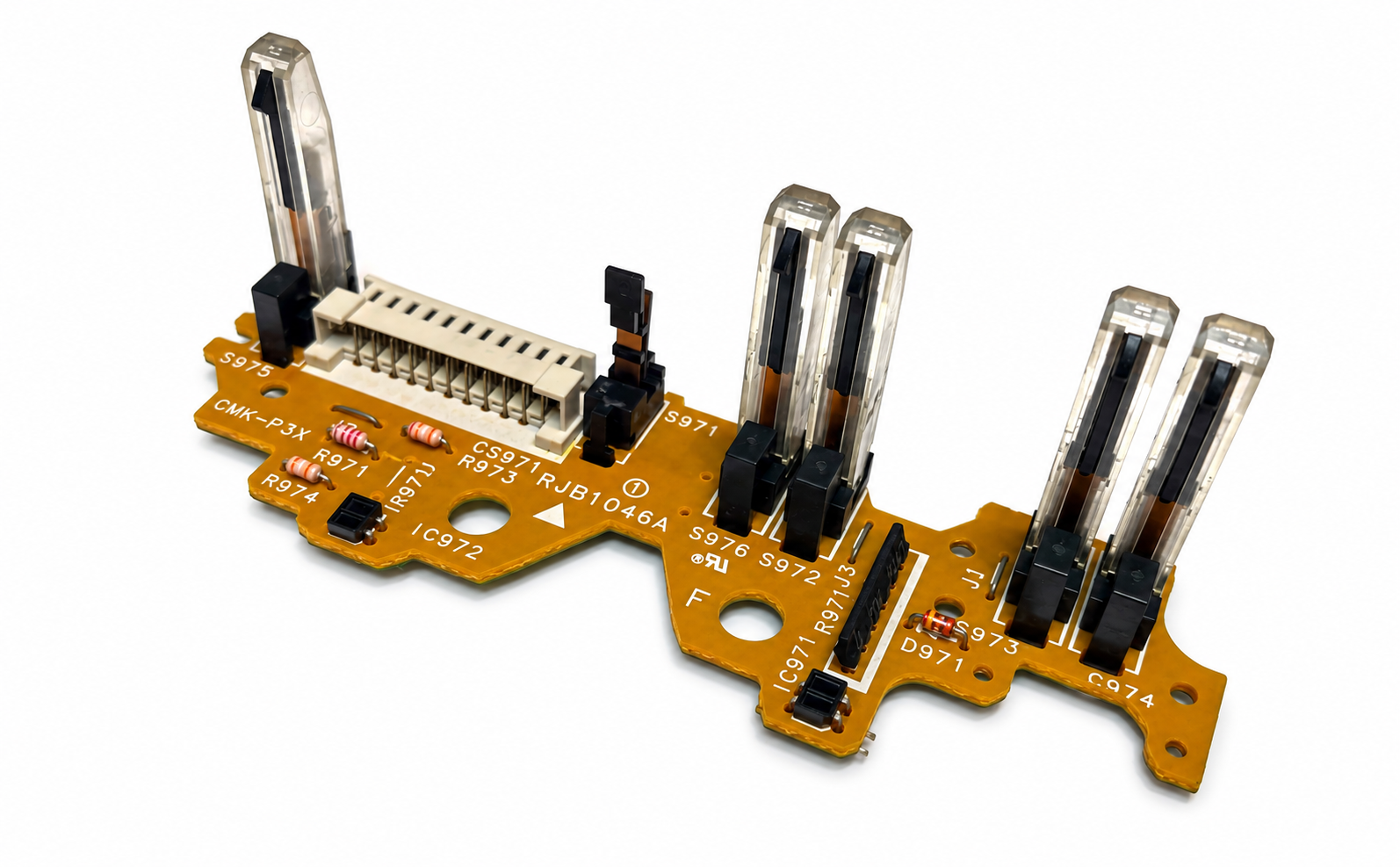

Proč jsou detekční spínače důležité při servisu?

Při opravách kazetových magnetofonů v PAUDIOservice věnujeme pozornost nejen mechanice, hlavám a elektronice, ale také systému identifikace kazety.

Kontrolujeme funkci spínačů ochrany záznamu a rozpoznávání typu pásku, jejich mechanický chod, elektrické kontakty a správnou reakci záznamových i reprodukčních obvodů.

Vadný kontakt může způsobit, že magnetofon nesprávně přepíná ekvalizaci nebo předmagnetizaci. Výsledkem je potom zhoršený záznam, který může být mylně připisován opotřebené hlavě nebo nekvalitnímu pásku.

Samotné vyčištění spínačů ovšem nemusí vždy stačit. Pokud jsou jejich kontakty mechanicky poškozené nebo mají nestabilní přechodový odpor, je nutná důkladnější oprava či výměna.

Závěrem

Několik nenápadných otvorů na horní hraně audiokazety představuje důležitou součást celého systému magnetického záznamu.

Právě díky nim dokáže vhodně vybavený magnetofon automaticky rozpoznat typ pásku, zvolit správnou reprodukční ekvalizaci a přepnout odpovídající záznamové parametry.

Je to krásná ukázka promyšlené mechanické konstrukce, která dokázala jednoduchým způsobem řešit poměrně složitý technický požadavek.

A současně připomínka, že při odborném servisu kazetového magnetofonu záleží i na zdánlivých maličkostech. Někdy totiž za nekvalitním záznamem nestojí vadná magnetická hlava, ale obyčejný kontaktní spínač, který nedokáže správně rozpoznat vloženou kazetu.
