Paměťový kondenzátor v praxi
Nenápadná součástka, která velmi často rozhoduje o chování přístroje

Zálohovací kondenzátory, často označované jako superkondenzátory nebo ultrakondenzátory, představují speciální typ kondenzátorů s výrazně vyšší kapacitou oproti běžným kondenzátorům. V elektronice se používají především tam, kde je potřeba krátkodobě uchovat energii pro napájení paměťových nebo řídicích obvodů.

V audio technice plní roli záložního zdroje pro logické části přístroje, například pro uchování nastavení nebo uložených dat při odpojení od sítě. Díky schopnosti rychlého nabíjení a vybíjení dokážou po omezenou dobu udržet potřebné napětí bez nutnosti použití baterie.

Stejný princip se využívá i v dalších oborech, například v automotive při rekuperaci energie nebo v energetice jako krátkodobé úložiště energie. V audio přístrojích je jejich role méně nápadná, ale z hlediska funkce zásadní.

Právě tato nenápadná součástka bývá u starších přístrojů častým zdrojem závad, což potvrzuje i servisní praxe.

Nedávno jsem řešil dvě zdánlivě nesouvisející závady, které ale mají společného jmenovatele – paměťové kondenzátory.

U CD přehrávače Sony se závada projevovala ztrátou nastavení a nestabilním chováním po vypnutí ze sítě. Přístroj si nepamatoval poslední stav a občas reagoval nepředvídatelně při zapnutí. Příčinou byl vyschlý paměťový kondenzátor v logické části řízení. Po jeho výměně se chování přístroje stabilizovalo a všechny funkce se vrátily do normálu.

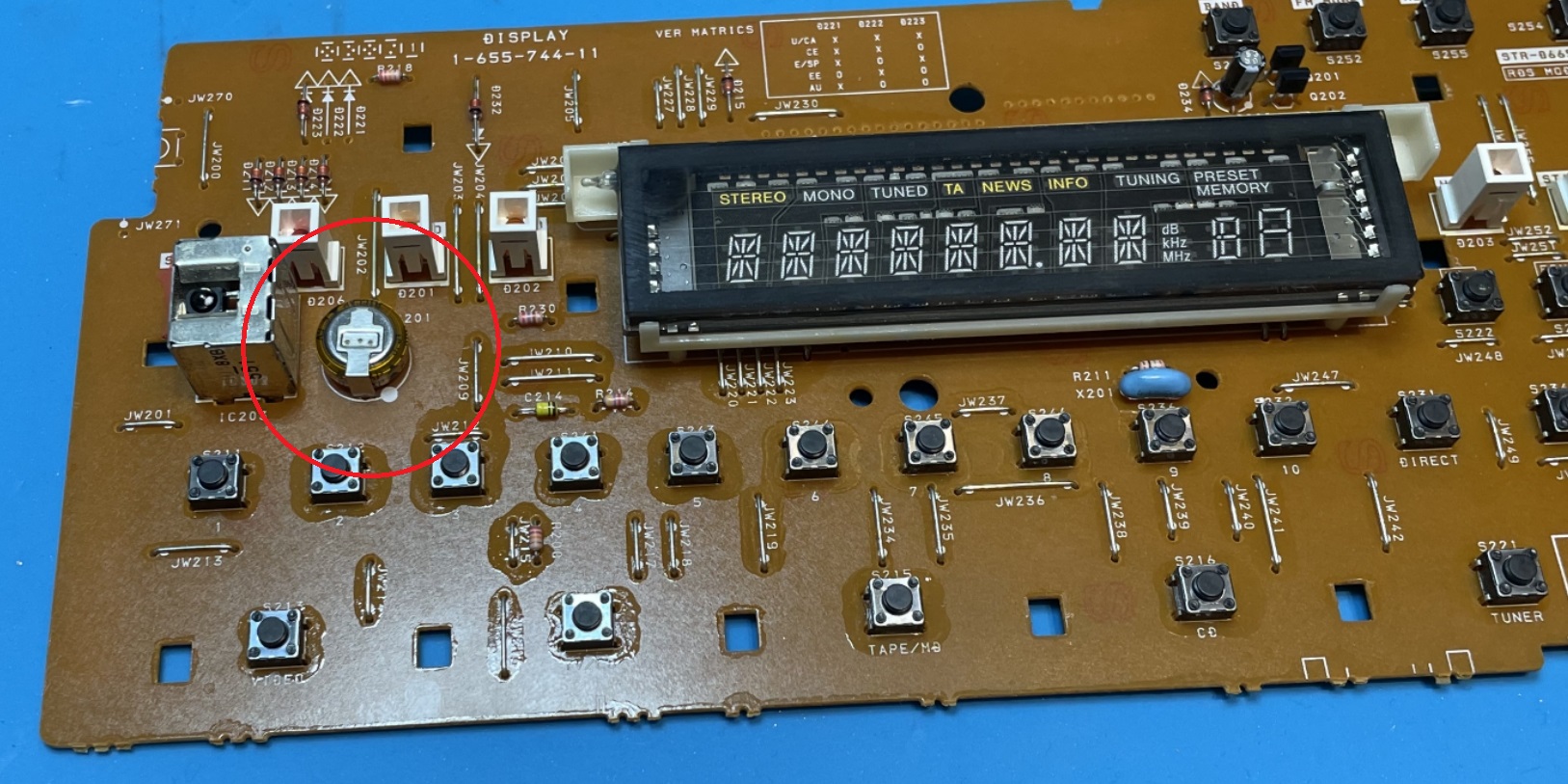

Podobný problém jsem řešil u receiveru. Zde se závada projevovala ztrátou uložených stanic a resetem nastavení po odpojení od napájení. Opět se ukázalo, že na vině je paměťový kondenzátor, který už nebyl schopen udržet potřebné napětí pro zálohování paměti.

Paměťový kondenzátor je speciální typ kondenzátoru, který se v audio technice používá pro krátkodobé zálohování napájení v logických obvodech. Najdeme ho v CD přehrávačích, receiverech, tunerech i kazetových deckách, všude tam, kde si přístroj ukládá nastavení nebo stav.

Jeho úkolem je udržet napětí v části elektroniky i po odpojení přístroje ze sítě. Díky tomu si zařízení pamatuje například uložené stanice, nastavení hlasitosti nebo režimy přehrávání. Nejde o úpravu zvuku ani žádný "audio prvek", ale čistě funkční součást logiky přístroje.

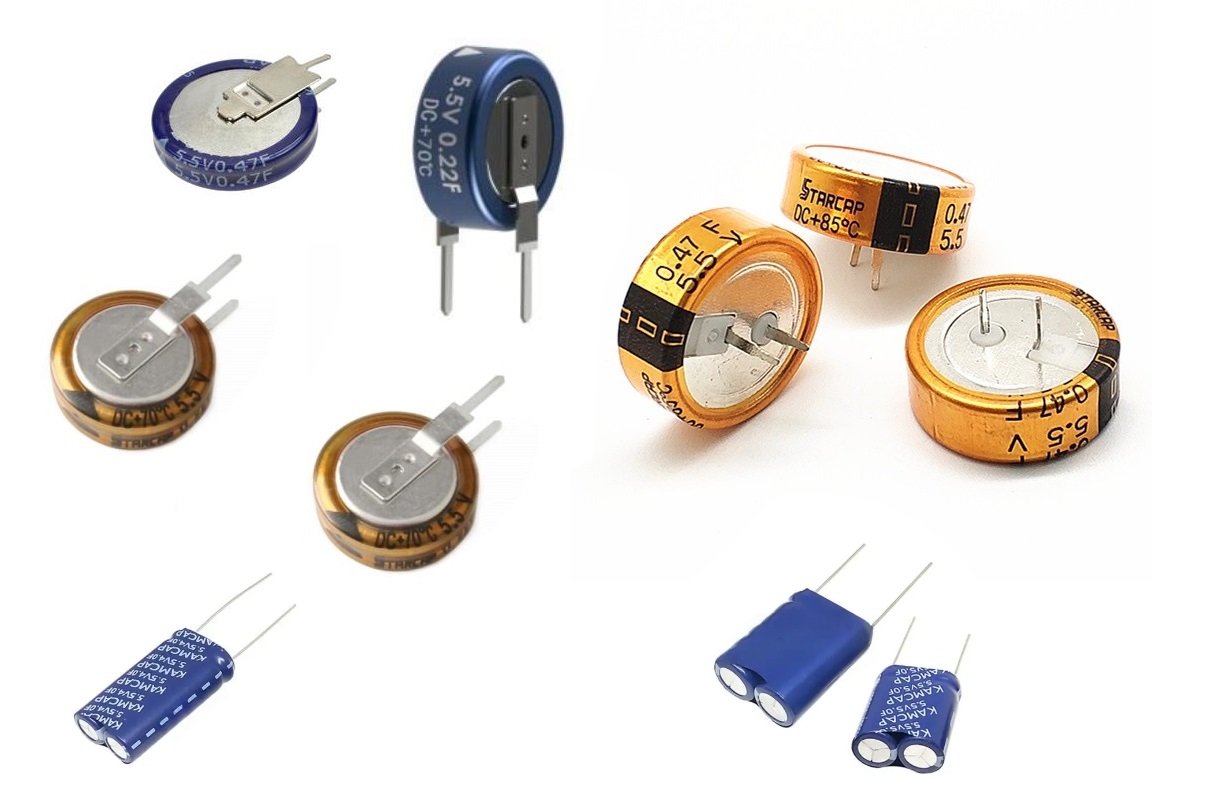

Nejčastěji se používají elektrolytické kondenzátory s vyšší kapacitou nebo superkapacitory. Hodnoty se liší podle konkrétní konstrukce přístroje, typicky od desítek mikrofaradů až po jednotky faradů, napětí bývá nejčastěji v rozsahu 3,3 až 5,5 V. Každý výrobce volí konkrétní řešení podle návrhu logiky a požadované doby zálohy.

Z toho důvodu není možné použít univerzální náhradu. Při výměně je vždy nutné vycházet ze schématu nebo přímo z hodnoty osazené v přístroji. Důležitá je nejen kapacita a napětí, ale i typ kondenzátoru a jeho zapojení v obvodu.

S přibývajícím stářím dochází k jejich degradaci. Pokles kapacity a zvýšení vnitřního odporu způsobí, že kondenzátor už nedokáže paměť udržet. Výsledkem je ztráta nastavení, reset přístroje nebo nestabilní chování po zapnutí.

Z praxe se potvrzuje, že u přístrojů starších než 20 let jde o velmi častou závadu. Výměna je přitom jednoduchý zásah s okamžitým efektem.

Při každé větší opravě nebo servisu má proto smysl tuto součástku zkontrolovat a v případě pochybností rovnou vyměnit. Jde o drobný detail, který ale výrazně ovlivňuje výslednou funkčnost přístroje.

Paměťový kondenzátor je typický příklad součástky, která nemá žádný vliv na zvuk, ale zásadně ovlivňuje komfort používání. A právě proto by neměl být při servisu přehlížen.
