Pioneer RT-707 a RT-909 – legendární cívkové magnetofony, které dnes vyžadují skutečně odborný servis

Ve světě analogového audia existuje jen několik cívkových magnetofonů, které si dokázaly udržet popularitu i více než čtyřicet let po ukončení výroby. Mezi nimi mají Pioneer RT-707 a RT-909 zcela výjimečné postavení. Pro mnoho sběratelů a milovníků klasického hi-fi představují symbol zlaté éry domácích cívkových magnetofonů, kdy se spojovala robustní mechanika, precizní japonské inženýrství a výrazný industriální design.

Dnes tyto stroje stále působí mimořádně atraktivně. Velké cívky, fluorescentní displeje, masivní čelní panely a charakteristické uspořádání mechaniky z nich udělaly doslova ikony sedmdesátých let. Jenže čas se nevyhnul ani těmto legendám. Přestože mnoho Pioneerů stále "funguje", technický stav bývá po desetiletích provozu často velmi vzdálen původním parametrům.

A právě zde začíná role odborného servisu.

Pioneer a zlatá éra cívkových magnetofonů

Pioneer vstoupil do světa cívkových magnetofonů už koncem 60. let sérií T, mezi které patřily například modely T-6100 nebo T-6600. Tyto první stroje používaly jednodušší jednomo­torovou konstrukci a ve své době nabízely velmi příjemný zvukový projev.

Dnes už ale bývají tyto starší modely technicky problematické. Objevují se zde:

• unavené tranzistory
• opotřebené transportní spínače
• nestabilní elektronika
• problémy s mechanikou

Pioneer následně přešel na modernější RT sérii, která se stala jednou z nejznámějších řad domácích cívkových magnetofonů vůbec.

Přechod na RT sérii

Modely RT-1011, RT-1020, RT-1050, RT-2022 a RT-2044 přinesly výrazný technický posun. Pioneer zde použil direct drive motory pro unašeče cívek, zatímco capstan zůstal řemínkový.

Na svou dobu šlo o velmi kvalitní stroje, ale i zde se po letech objevují známé slabiny:

• problematické tranzistory
• opotřebené transportní přepínače
• oxidace kontaktů
• mechanické vůle

Mnoho těchto závad se později objevovalo i u nejznámějších modelů RT-707 a RT-909.

Pioneer RT-701, RT-707, RT-901 a RT-909

Právě tato čtveřice představovala vrchol domácích cívkových magnetofonů Pioneer. Konstrukčně byly navrženy tak, aby rozměrově odpovídaly rackům Pioneer SPEC série i standardním 19" rackům. Díky tomu získaly charakteristický profesionální vzhled, který dodnes působí velmi atraktivně.

Modely RT-701 a RT-707 používaly direct drive capstan motor, zatímco větší RT-901 a RT-909 pracovaly s dvojitým capstanem a řemínkovým pohonem.

A právě zde začínají typické problémy, se kterými se dnes odborné servisy setkávají nejčastěji.

Pioneer RT-707 – kompaktní legenda

Pioneer RT-707 patří dnes pravděpodobně mezi nejrozšířenější a nejvyhledávanější cívkové magnetofony vůbec. Je relativně kompaktní, mechanicky robustní a při správném seřízení nabízí velmi příjemný analogový zvuk.

Vadné tranzistory 2SC1344

Jedním z největších problémů jsou dnes známé tranzistory 2SC1344 vyráběné společností Hitachi. Tyto tranzistory stárnou podobně jako u magnetofonů Akai a způsobují:

• šum
• praskání
• výpadky kanálů
• nestabilní signál
• kolísání úrovní

V odborném servisu je dnes prakticky povinností všechny tyto tranzistory preventivně vyměnit za moderní náhrady. Pokud se ponechají původní součástky, závady se obvykle postupně vracejí.

Oxidace Molex konektorů

Další velmi častou závadou bývají Molex konektory u capstan motoru. Po letech provozu oxidují a způsobují:

• nepravidelné rozběhy
• kolísání rychlosti
• občasné zastavení motoru
• nestabilní otáčky

Mnoho majitelů přitom mylně předpokládá, že je vadný samotný motor.

Studené spoje

Po desítkách let provozu se často objevují také studené spoje. U Pioneerů sice nebývají tak extrémní jako u některých jiných značek, ale jejich diagnostika bývá velmi časově náročná.

Nestačí pouze "přepájet vše". Kvalitní oprava vyžaduje:

• měření
• dohledání konkrétního místa
• kontrolu mechanického namáhání spojů
• testování za provozu

Osvětlení směrových indikátorů

Typickou závadou RT-707 bývají také nefunkční žárovky směrových indikátorů. Originální 24V žárovky se dnes velmi obtížně shánějí.

Při profesionálních opravách se často používají modernější náhrady:

• s upraveným uchycením
• s tepelnou izolací
• se sériovým odporem pro delší životnost

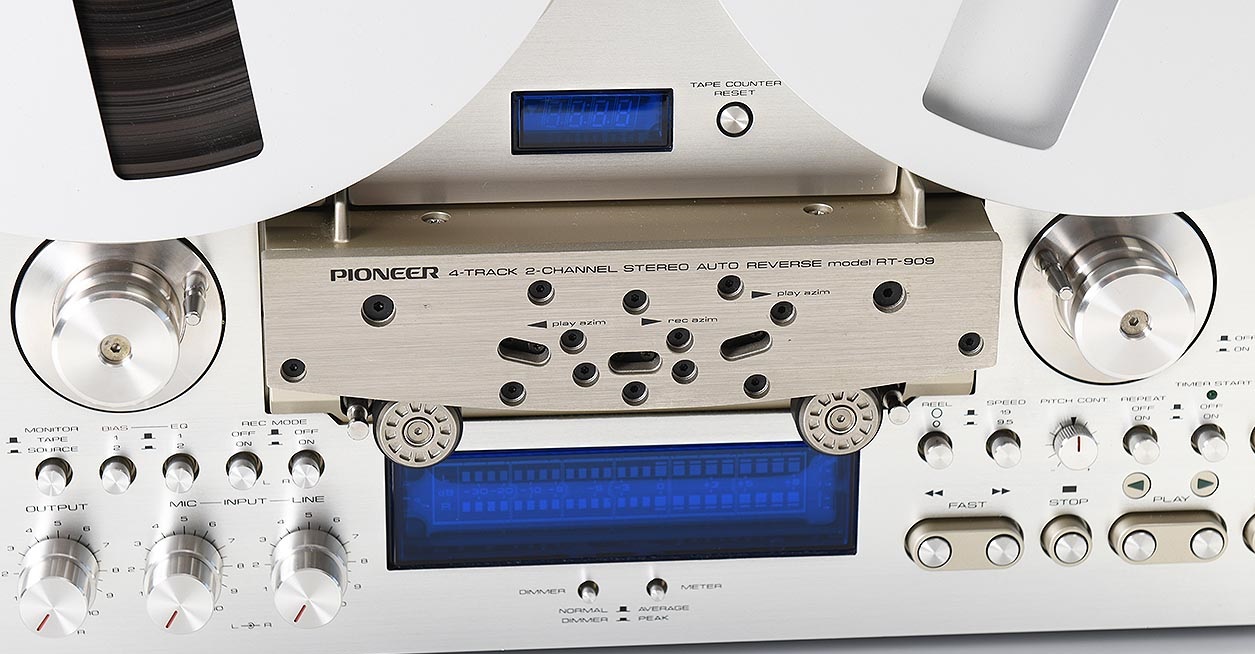

Pioneer RT-909 – vrchol domácích Pioneerů

Model RT-909 dnes patří mezi nejikoničtější cívkové magnetofony historie. Velké cívky, fluorescentní displeje, autoreverz a mohutné šasi z něj udělaly doslova symbol vrcholné éry analogového audia.

Technicky jde ale o výrazně složitější stroj než RT-707.

Kritický význam správného řemínku

Jedním z největších problémů RT-909 bývá použití nesprávného capstan řemínku.

Mnoho běžně prodávaných sad obsahuje:

• příliš krátké řemínky
• příliš silné řemínky
• nevhodný materiál

Výsledkem pak bývá:

• kolísání rychlosti
• nestabilní wow/flutter
• zpomalování po zahřátí
• přetěžování motoru

Právě nesprávné řemínky jsou dnes velmi častou příčinou problémů po amatérských opravách.

Selhání capstan motorů

Velkým problémem RT-901 a RT-909 jsou samotné capstan motory. Pioneer zde použil stejný 24V servo motor jako některé modely Teac X série.

Tyto motory dnes často:

• ztrácí výkon
• mění otáčky po zahřátí
• mají opotřebená ložiska
• trpí nestabilní regulací

Nové originální motory už prakticky neexistují a použité kusy dosahují velmi vysokých cen.

Oprava motoru navíc bývá:

• časově náročná
• riziková
• mechanicky komplikovaná

Fluorescentní displeje a logická elektronika

Jedním z největších poznávacích znaků RT-909 jsou fluorescentní displeje. Po letech ale často trpí:

• slabým jasem
• blikáním
• výpadky segmentů
• nestabilním svitem

Příčinou bývají:

• unavené napájecí části
• studené spoje
• vyschlé kondenzátory
• problémy v logických obvodech

Diagnostika bývá velmi komplikovaná, protože Pioneer zde použil poměrně složitou digitální logiku.

Autoreverz – technicky velmi složitý systém

Autoreverz u RT-909 je dnes jedním z nejčastějších zdrojů problémů. Mechanismus obsahuje:

• relé
• senzory
• logické obvody
• mechanické přepínání

Po letech provozu se objevují:

• nepravidelné přepínání směru
• pomalé překlápění
• zasekávání reverzu
• výpadky jednoho směru

Ve většině případů nejde pouze o jednu závadu, ale o kombinaci několika menších problémů.

Brzdový systém a tah pásku

Další velmi důležitou oblastí je mechanika brzdění cívek.

Původní brzdové materiály dnes často:

• tvrdnou
• praskají
• ztrácí pružnost

To následně způsobuje:

• nestabilní tah pásku
• prudké zastavení cívek
• vyšší namáhání motorů
• problémy při převíjení

U RT-909 může špatné nastavení tahu pásku výrazně ovlivnit i funkci autoreverzu.

Přítlačné kladky

Velkým tématem bývají také pinch rollery.

Původní gumové kladky po desetiletích:

• tvrdnou
• hází excentricky
• praskají
• deformují se

To vede ke:

• kolísání rychlosti
• vyššímu wow/flutter
• nestabilnímu vedení pásku

RT-909 používá dvě kladky, takže jakákoliv nepřesnost se zde projeví mnohem výrazněji.

Nastavení páskové dráhy

Pioneer RT série patří mezi magnetofony, kde je přesné nastavení páskové dráhy naprosto zásadní.

Špatné nastavení způsobuje:

• ztrátu výšek
• nestabilní stereo obraz
• kolísání azimutu
• vyšší opotřebení hlav

Mnoho strojů dnes prošlo neodbornými zásahy bez použití měřicí techniky, což bývá příčinou dalších problémů.

Robustní konstrukce

Jedním z důvodů, proč jsou tyto Pioneer magnetofony stále tak oblíbené, je mimořádně robustní konstrukce.

RT-909 váží přes 20 kilogramů a Pioneer tehdy kladl velký důraz na:

• mechanickou stabilitu
• minimální vibrace
• dlouhou životnost
• masivní šasi

Právě díky tomu působí tyto stroje i dnes velmi kvalitně a mechanicky přesvědčivě.

Dnes už sběratelské a investiční kusy

Pioneer RT-707 a zejména RT-909 dnes dávno nejsou jen běžné magnetofony.

Staly se:

• sběratelskými kusy
• designovými ikonami
• investiční technikou

Ceny krásně zachovalých RT-909 dnes běžně přesahují několik tisíc eur, zejména pokud mají:

• minimálně opotřebené hlavy
• originální NAB adaptéry
• původní bočnice
• kompletní příslušenství
• odborně provedený servis

Kvalitní servis je dnes zásadní

Mnoho Pioneerů dnes stále "nějak funguje", ale skutečně kvalitní provoz vyžaduje kompletní odbornou renovaci.

Profesionální servis dnes obvykle zahrnuje:

• výměnu problematických tranzistorů
• kontrolu napájecích zdrojů
• výměnu elektrolytických kondenzátorů
• servis mechaniky
• nastavení tahu pásku
• kontrolu motorů
• kalibraci rychlosti
• měření wow/flutter
• nastavení záznamové a přehrávací části
• kontrolu páskové dráhy
• čištění a obnovu konektorů

Právě díky tomu mohou tyto legendární stroje fungovat dalších mnoho let.

A i po více než čtyřech desetiletích stále dokazují, proč patří Pioneer RT-707 a RT-909 mezi nejikoničtější cívkové magnetofony celé historie analogového audia.
