Precizní servo regulace a její vliv na stabilitu zvuku

Revox B77 Speed Control
Když regulace rychlosti rozhoduje o kvalitě celého magnetofonu

Magnetofony Revox B77 patří mezi nejuznávanější domácí cívkové stroje své doby. Robustní mechanika, kvalitní motory a velmi přesná konstrukce udělaly z tohoto modelu jeden z nejúspěšnějších magnetofonů značky Studer Revox. Přesto existuje část elektroniky, která dnes po desítkách let provozu vyžaduje mimořádnou pozornost – regulace rychlosti a transportní řízení.

Právě Speed Control a Tape Drive Control určují stabilitu posuvu pásku, přesnost rychlosti, plynulost rozběhu motorů i správnou funkci PLAY, STOP, FF a REW. Pokud tato část nepracuje správně, projeví se závady okamžitě. Typickými příznaky bývá kolísání rychlosti, nepravidelný rozběh, nestabilní tah pásku, neochotné přepínání funkcí nebo nadměrné zahřívání výkonových součástek.

Mnoho dnešních Revoxů B77 má za sebou dlouhé roky provozu a často také různé amatérské opravy. Na deskách bývají neoriginální tranzistory, nevhodně nahrazené triaky nebo vyschlé elektrolytické kondenzátory. Výsledkem bývá nestabilní regulace a problémy, které se mohou objevovat pouze za určitých teplot nebo po delší době provozu.

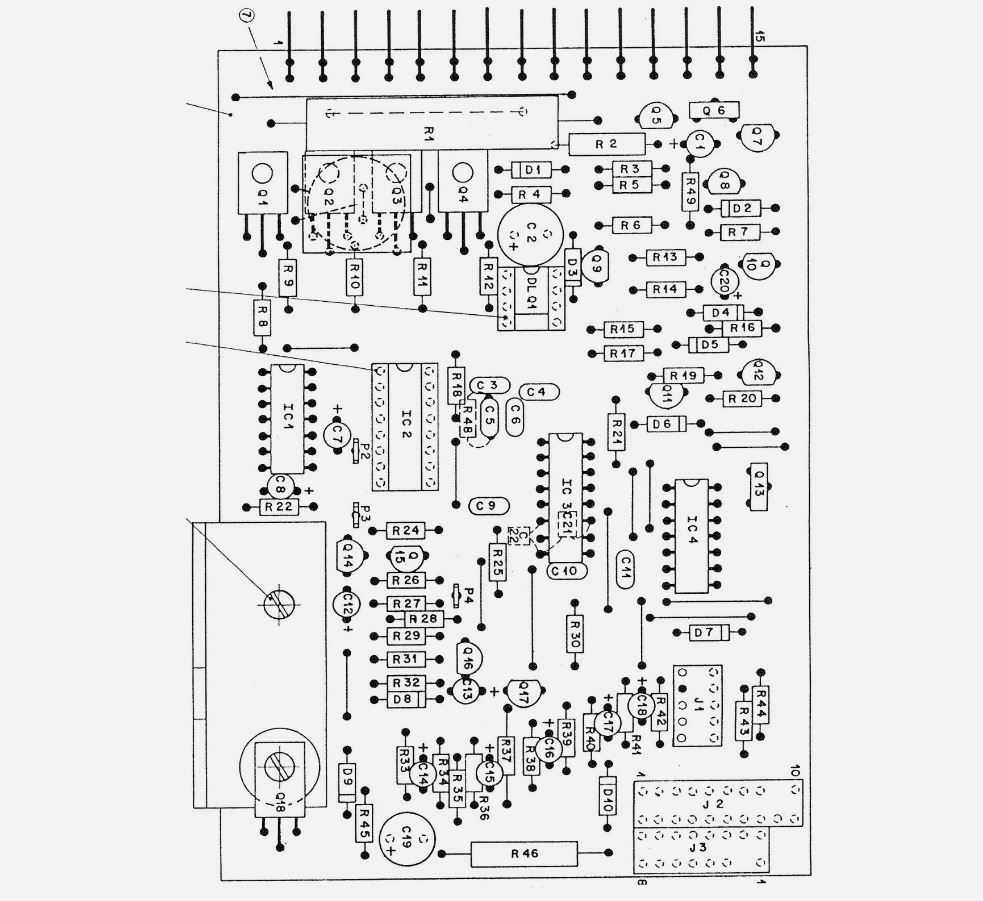

Technická část regulace transportu je u B77 řešena poměrně sofistikovaně. Elektronika řídí několik provozních stavů současně a musí velmi přesně spolupracovat s tachosystémem motorů. Základní funkcí je stabilizace otáček capstan motoru a současně řízení přítahu cívek při převíjení a přehrávání.

Transportní elektronika obsahuje několik důležitých částí:

Řídicí tranzistory
Zajišťují logické spínání jednotlivých režimů transportu a ovládání výkonových částí. Po letech bývají některé původní tranzistory tepelně nestabilní nebo mají zvýšený šum a změněné zesílení.

Výkonové tranzistory
Pracují v silové části regulace motorů. Jsou tepelně namáhané a často bývají jednou z nejvíce zatěžovaných součástí celé desky. Jejich degradace může způsobovat nepravidelný rozběh nebo nestabilní tah pásku.

Triaky
Používají se pro řízení napájení motorů a transportních funkcí. Stárnutím může docházet k jejich nespolehlivému sepnutí nebo částečnému průrazu.

Elektrolytické kondenzátory
Velmi důležitá část celé regulace. Kapacitní změny mají přímý vliv na časování, filtraci i stabilitu řízení. Vyschlé kondenzátory často způsobují nepravidelné chování transportu.

Trimry a nastavovací obvody
Slouží k přesnému nastavení rychlosti, tahů a pracovních parametrů transportu. Oxidace nebo mechanické opotřebení bývá častou příčinou nestability.

Velmi důležitou součástí systému je také FG servo regulace capstan motoru. Revox zde používá zpětnovazební princip, kdy elektronika neustále vyhodnocuje skutečné otáčky motoru a porovnává je s referenční hodnotou. Jakmile dojde k odchylce, regulace okamžitě upraví výkon motoru.

Právě kvalita této regulace má zásadní vliv na hodnoty Wow & Flutter. Pokud je elektronika nestabilní, projeví se to slyšitelným kolísáním tónu, zejména u klavíru, smyčcových nástrojů nebo dlouhých sustainů.

Při profesionální renovaci se proto většinou nevyměňuje pouze jedna vadná součástka, ale provádí se kompletní technická obnova celé transportní elektroniky. To zahrnuje:

výměnu tranzistorů
výměnu výkonových tranzistorů
výměnu triaků
kompletní výměnu elektrolytických kondenzátorů
čištění konektorů a přepínačů
kontrolu studených spojů
nastavení rychlosti
kontrolu servo regulace
měření stability posuvu

Po správně provedené renovaci bývá rozdíl velmi výrazný. Magnetofon má klidnější chod, stabilnější rychlost, jistější rozběh a podstatně lepší dlouhodobou provozní stabilitu.

Zajímavým směrem jsou dnes také moderní náhrady původní transportní elektroniky. Některé nově vyvíjené systémy používají modernější výkonové prvky, elektronickou motorovou brzdu a výrazně nižší spotřebu energie. Současně se snižuje zahřívání celé regulace, což má pozitivní vliv na dlouhodobou životnost.

V praxi se často potvrzuje, že profesionálně opravený Revox B77 dokáže pracovat stabilněji než mnohé kusy v době svého původního prodeje. Důvodem jsou dnešní kvalitnější polovodiče, přesnější součástky a modernější výrobní technologie.

Je však důležité zdůraznit, že opravy Speed Control nejsou vhodné pro začátečníky. Chybný zásah může poškodit motory, výkonové části nebo způsobit nestabilitu celé regulace. Správná oprava vyžaduje zkušenosti, měřicí techniku a detailní znalost transportního systému Revox.

Právě transportní elektronika totiž rozhoduje o tom, zda bude Revox B77 pouze funkčním magnetofonem, nebo skutečně precizním analogovým strojem s vlastnostmi, které z něj udělaly legendu mezi cívkovými magnetofony.
