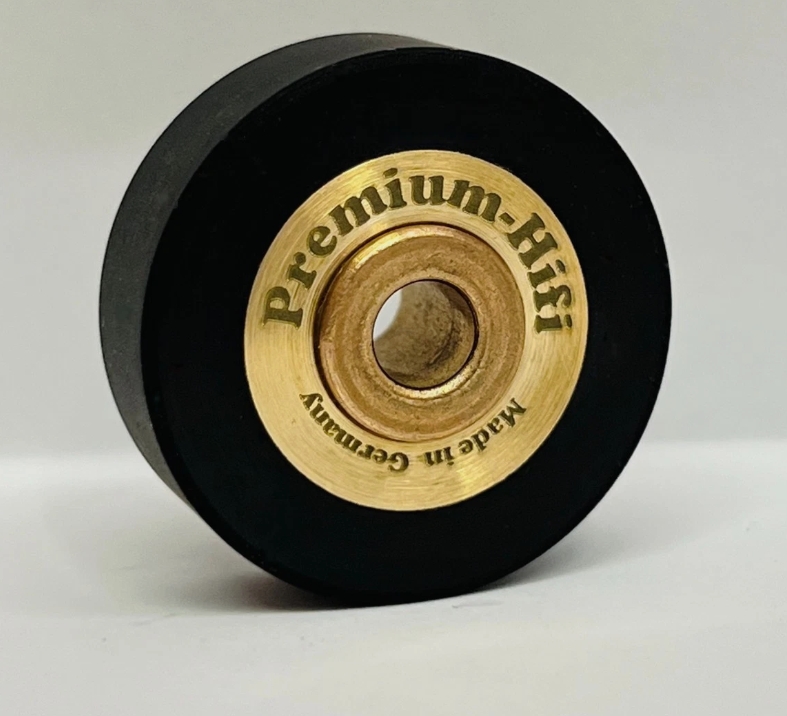

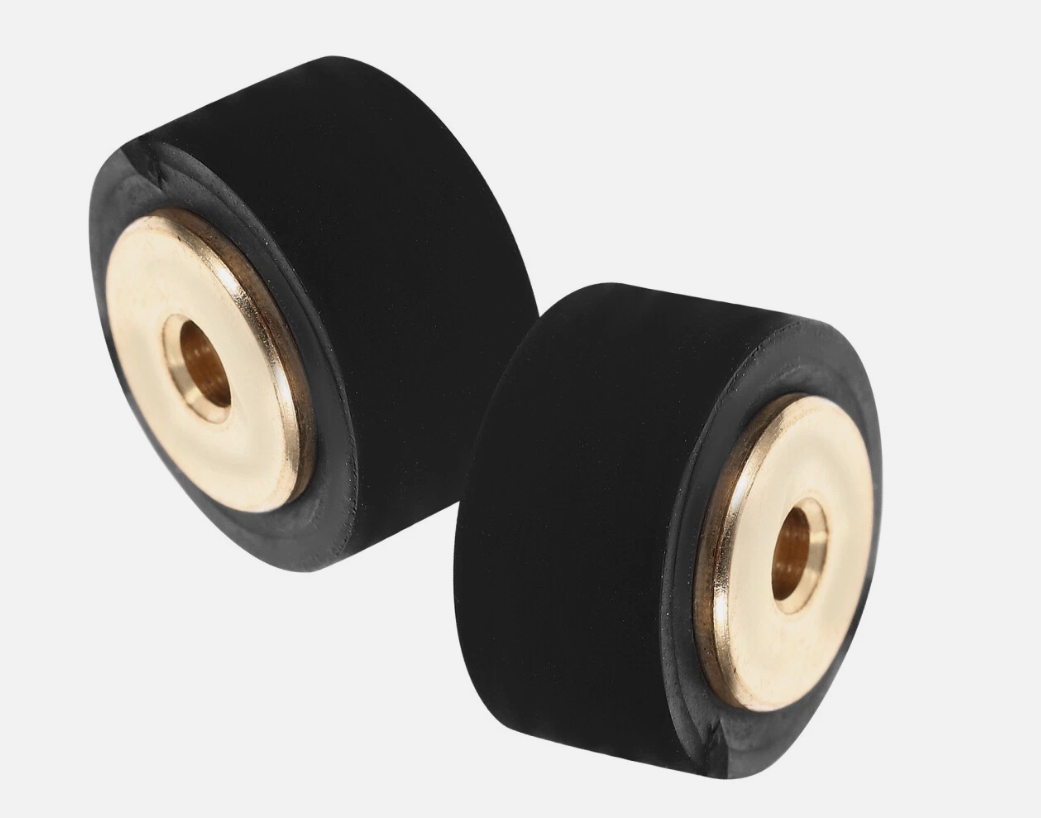

Přítlačná kladka magnetofonu: malý díl, který rozhoduje o správném chodu pásku

Na první pohled jde o obyčejné gumové kolečko. Přítlačná kladka však patří mezi nejdůležitější mechanické části každého magnetofonu a její stav může zásadně ovlivnit rychlost posuvu pásku, jeho stabilitu i celkovou funkci transportu. U přístrojů starých čtyřicet a více let proto patří mezi první součásti, kterým při servisu věnujeme pozornost.

Capstan a přítlačná kladka pracují společně

Při přehrávání nebo záznamu není přesná rychlost pásku určována samotnými unašeči cívek. Rozhodující úlohu má capstan, tedy přesně opracovaná kovová hřídel otáčející se konstantní rychlostí.

Přítlačná kladka přitiskne pásek k této hřídeli. Mezi capstanem, páskem a pryžovým povrchem kladky vznikne potřebné tření a právě tento mechanismus zajišťuje rovnoměrný posuv pásku přes magnetofonové hlavy. Aby vše fungovalo správně, nestačí pouze správné otáčky capstanu. Kladka musí mít odpovídající povrch, geometrii, pružnost a přítlak.

Čtyřicet let je na pryži znát

Pryž přirozeně stárne, a to i v případě, že magnetofon téměř nebyl používán. Časem může ztvrdnout, ztratit pružnost, vytvořit lesklý povrch nebo změnit svůj původní tvar.

Proto není výjimečné, že narazíme na krásně zachovalý magnetofon s minimálním počtem provozních hodin, jehož přítlačná kladka je přesto ve špatném stavu.

Dlouhodobé odstavení tedy automaticky neznamená zachovalou mechaniku.

Lesklá kladka nemusí být dobrá kladka

Jedním z typických znaků stárnutí je hladký a lesklý povrch. Taková kladka může na první pohled vypadat čistě a nepoškozeně, její vlastnosti však již nemusí odpovídat původnímu stavu.

Povrch musí zajistit správné tření mezi páskem a capstanem. Pokud je příliš tvrdý nebo hladký, může docházet k mikroskopickému prokluzu pásku.

Výsledkem nemusí být okamžité zastavení magnetofonu. Často se problém projeví mnohem nenápadněji – nestabilitou rychlosti, zvýšeným kolísáním nebo problémy s vedením pásku.

Nejde pouze o gumu

Při kontrole přítlačné kladky nás nezajímá jen její povrch. Kontrolujeme také její geometrii, házivost, stav uložení a ložiska, volný chod, přítlak proti capstanu a samotný mechanismus, který kladku přisouvá. Pokud kladka není dokonale kruhová nebo její osa není správně vedena, může se problém periodicky opakovat při každé její otáčce. To se následně projeví i na stabilitě posuvu pásku.

Přítlak musí být správný

Stejně důležitá je síla, kterou je kladka přitlačována proti capstanu.

Příliš malý přítlak může způsobovat prokluz. Nadměrný přítlak zase zbytečně zatěžuje kladku, její uložení i capstanový mechanismus.

U starších magnetofonů proto není správným řešením jednoduše zvýšit sílu přítlaku ve snaze kompenzovat ztvrdlou nebo opotřebenou pryž. Tím se může pouze zamaskovat skutečná příčina problému.

Kladka může ovlivnit i vedení pásku

U kvalitních kotoučových a kazetových magnetofonů je geometrie transportu navržena velmi přesně. Pásek musí přes hlavy procházet ve správné výšce, pod správným úhlem a s odpovídajícím tahem.

Nevhodná, deformovaná nebo nesprávně repasovaná kladka může pásku udělovat nežádoucí boční sílu. Pásek potom nemusí procházet páskovou dráhou přesně tak, jak konstruktér zamýšlel. Proto je důležité sledovat nejen to, zda se kladka otáčí, ale také skutečné chování pásku při provozu.

Nová kladka nemusí automaticky znamenat lepší

U historické audiotechniky se dnes setkáváme s originálními použitými kladkami, starými nepoužitými díly i novodobými náhradami a repasovanými originály.

Samotné označení "nová" proto ještě nezaručuje správné vlastnosti.

Důležitý je přesný rozměr, geometrie, kvalita pryže, její tvrdost, souosost i zpracování uložení. Nevhodná náhrada může být ve výsledku horší než zachovalý originální díl. Proto se snažíme stav každé kladky nejprve skutečně posoudit a teprve podle výsledku rozhodnout o jejím dalším použití, repasi nebo výměně.

Čištění pomůže, ale stáří nevrátí

Povrch přítlačné kladky je samozřejmě nutné udržovat čistý. Usazují se na něm nečistoty, zbytky z pásků a další materiál, který může měnit její vlastnosti.

Vyčištění však nedokáže vrátit zestárlé pryži její původní pružnost ani odstranit trvalou deformaci.

Je proto důležité rozlišovat mezi znečištěnou kladkou a kladkou, která je již skutečně zestárlá nebo mechanicky poškozená.

Správný posuv pásku je základ všeho ostatního

U magnetofonu můžeme velmi přesně nastavit elektroniku, záznamovou úroveň, bias nebo ekvalizaci. Pokud však pásek neprochází přes hlavy stabilně a správnou rychlostí, dokonalé elektronické nastavení ztrácí význam.

Mechanika transportu proto musí být v pořádku ještě před finální kalibrací přístroje. A právě přítlačná kladka je jedním z dílů, které o výsledku rozhodují.

Je to krásný příklad toho, že u magnetofonů často nerozhodují pouze složité elektronické obvody. Někdy může mít na výslednou funkci celého stroje zásadní vliv zdánlivě obyčejné gumové kolečko.
