Relé v magnetofonech Akai jako skrytý zdroj problémů

Relé patří mezi nenápadné, ale velmi důležité součástky v konstrukci kotoučových magnetofonů Akai. Nejčastěji se jedná o signálová relé výrobce Omron, která mají zásadní vliv na funkci audio cesty. Přesto bývají při servisu často přehlížena.

K čemu relé v magnetofonu slouží

Relé v magnetofonech Akai zajišťují především přepínání signálových cest mezi režimem přehrávání a záznamu. Přepínají tedy signál z magnetické hlavy buď do zesilovače, nebo opačně při záznamu.

Další důležitou funkcí je muting, tedy odpojení výstupu při zapnutí, vypnutí nebo změně režimu. Tím se eliminují nežádoucí rázové signály a lupance ve výstupu.

U složitějších modelů relé zajišťují i přepínání částí audio obvodů nebo ochranu výstupu při nestabilním napájení.

Používané typy relé v Akai

V magnetofonech Akai se nejčastěji setkáváme s relé řady G2E. V rámci servisu se často používají i modernější náhrady typu G2V-2, které mají podobné elektrické vlastnosti a lepší dostupnost.

Typicky jde o relé s cívkou 24 V DC a dvěma přepínacími kontakty. Konstrukce těchto relé je přizpůsobena práci s nízkoúrovňovými audio signály.

V některých případech se objevují i větší typy relé, například MY2, zejména v napájecích nebo muting obvodech.

Proč relé po letech selhávají

Relé jsou mechanické součástky, jejichž kontakty se při každém sepnutí fyzicky dotýkají. Postupem času dochází k jejich opotřebení, oxidaci nebo mikroskopickému opálení.

Tím se zvyšuje přechodový odpor a zhoršuje se vodivost kontaktu. Tento proces probíhá pomalu a často bez zjevných příznaků, dokud se nezačnou objevovat první problémy.

Typické projevy závad relé

Závady relé se nejčastěji projevují v audio cestě. Objevují se výpadky jednoho kanálu, praskání, kolísání signálu nebo zhoršení přenosu vyšších frekvencí.

Problém může být nestabilní a závislý na teplotě nebo konkrétním režimu přístroje. To často vede k nesprávné diagnostice.

Tyto projevy bývají zaměňovány za závady hlav, zesilovače nebo kondenzátorů.

Diagnostika relé v praxi

Spolehlivá diagnostika relé vyžaduje měření a sledování signálu. Vizuální kontrola většinou nestačí.

V praxi se často ukazuje, že relé je příčinou problémů i u přístrojů, které jinak působí funkčně.

Při servisním zásahu je proto vhodné relé aktivně prověřit, zejména pokud se závada projevuje nepravidelně.

Servisní řešení a výměna relé

Vyčištění kontaktů relé může krátkodobě pomoci, ale ve většině případů jde o dočasné řešení.

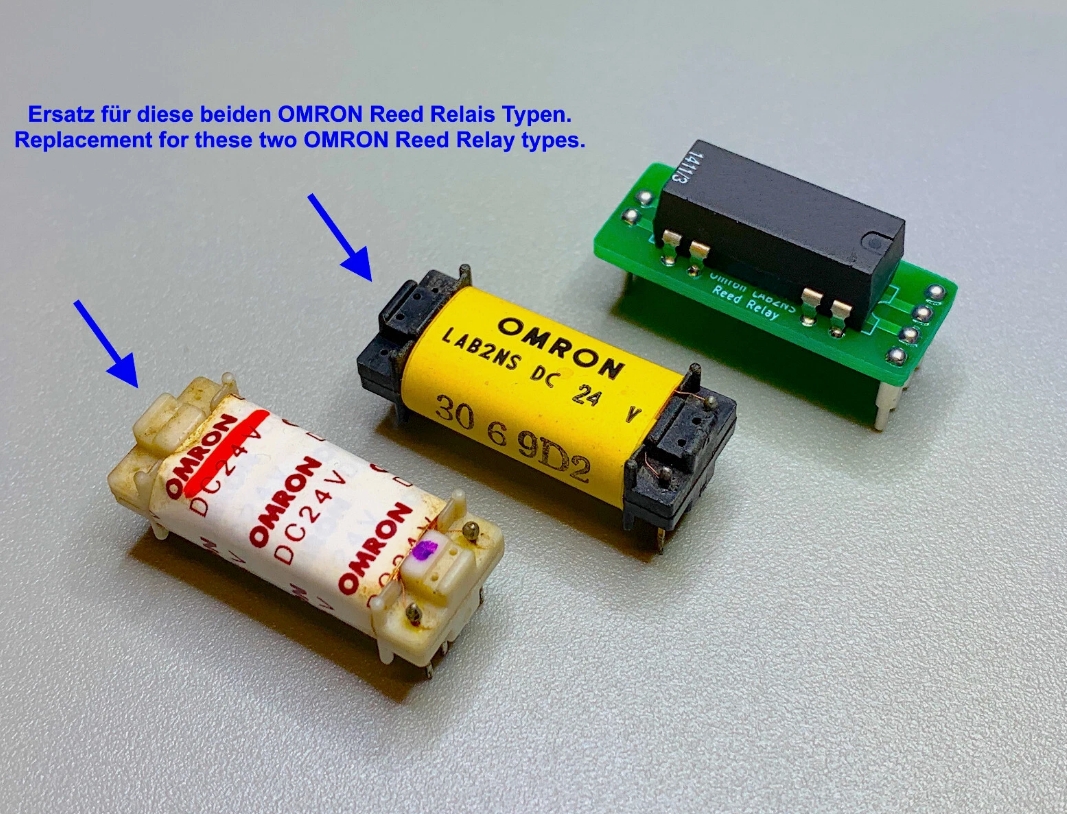

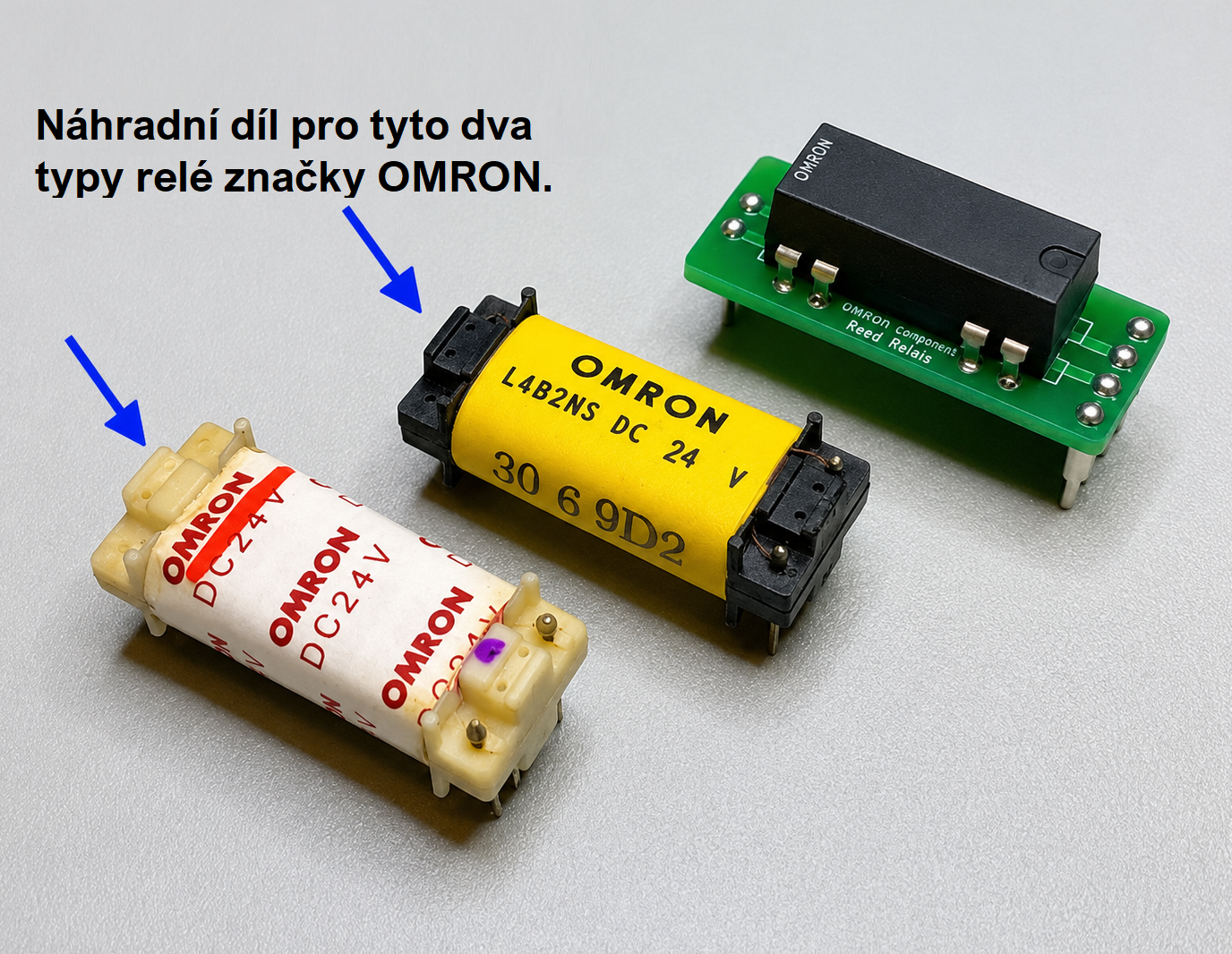

Spolehlivější variantou je výměna za nové relé se stejnými elektrickými parametry. Důležité je zachovat napětí cívky, typ kontaktů a vhodnost pro audio signál.

V některých případech je nutné upravit zapojení, protože původní typy již nejsou dostupné.

Praktické zkušenosti ze servisu

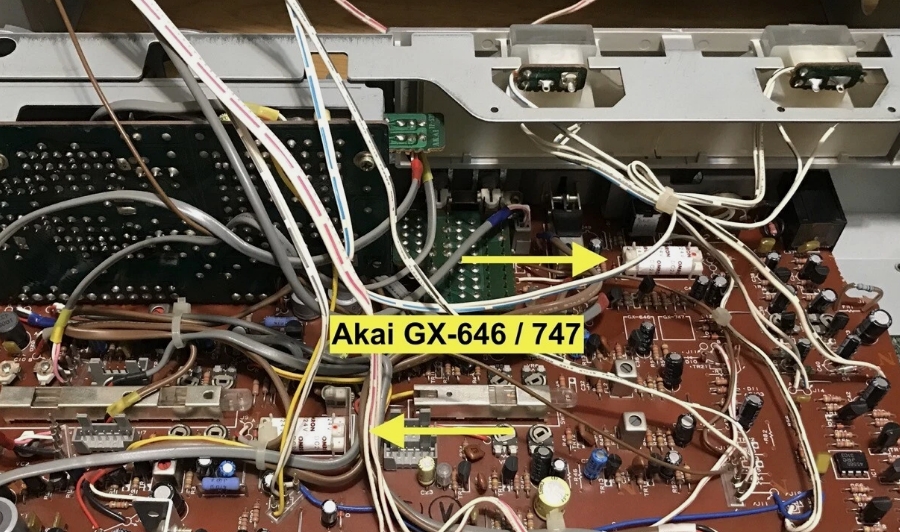

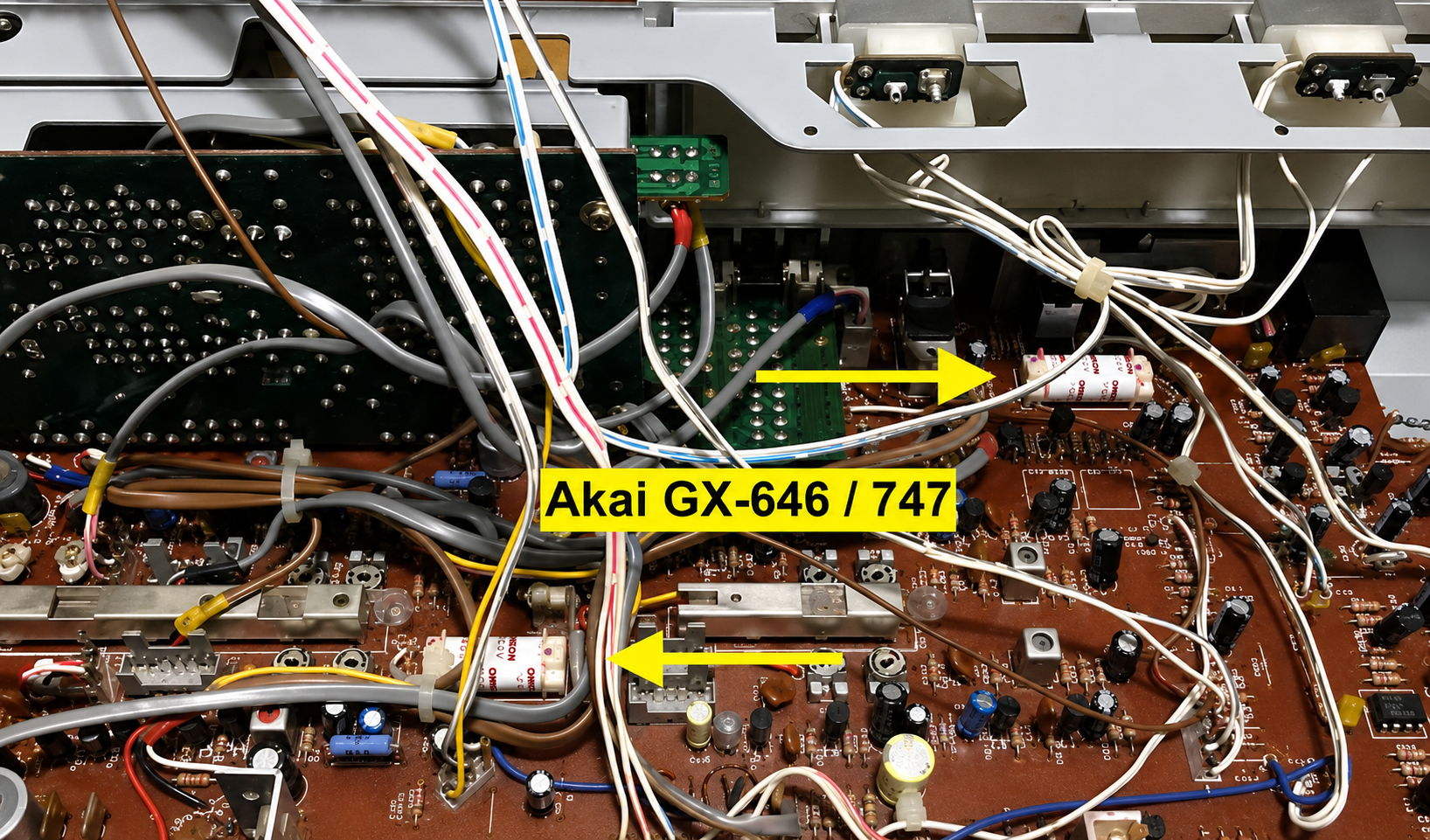

U modelů jako GX-630, GX-635 nebo GX-747 patří relé mezi časté zdroje problémů v audio cestě.

Při kompletní renovaci, která zahrnuje výměnu kondenzátorů, kontrolu tranzistorů a seřízení přístroje, je kontrola relé standardní součástí postupu.

Zkušenosti ukazují, že jejich výměna často odstraní dlouhodobé a obtížně identifikovatelné závady.

Závěr

Relé v magnetofonech Akai představují součástku, která má zásadní vliv na funkci přístroje, přesto bývá často opomíjena.

Jejich stav nelze spolehlivě posoudit bez měření a praktického ověření. V případě pochybností je výměna nejjistějším řešením.

Při odborném servisu se tak relé stává jedním z klíčových prvků, které ovlivňují výslednou kvalitu a spolehlivost magnetofonu.
