ReVox - nový modul řízení otáček s krystalovou přesností

ReVox B77 a PR99: Nový modul řízení otáček s krystalovou přesností máme skladem!

Legendární kotoučové magnetofony ReVox B77 a PR99 patří k přístrojům, které si i po desítkách let zaslouží špičkovou technickou péči. Jednou z možností jejich modernizace je výměna původní elektroniky řízení motoru tónového hřídele za novou jednotku s krystalově stabilizovanou rychlostí. Tento modernizační modul od společnosti Premium-Hifi máme nyní skladem v PAUDIOservice.

Přesná rychlost je základem kvalitního záznamu

U kotoučového magnetofonu je stabilita posuvu pásku jedním z nejdůležitějších předpokladů kvalitní reprodukce. Sebemenší kolísání rychlosti se může projevit změnou výšky tónu, nestabilitou dlouhých hudebních tónů nebo zhoršením celkové přesnosti reprodukce.

ReVox B77 i profesionálně orientovaný PR99 byly již ve své době vybaveny propracovaným elektronickým řízením motoru tónového hřídele. Původní konstrukce dosahovala velmi dobrých parametrů, ale její přesnost může být ovlivňována stárnutím elektronických součástek a teplotními změnami.

Nový modul Premium-Hifi přináší moderní řešení využívající krystalový časový základ, který umožňuje dlouhodobě stabilní řízení rychlosti nezávislé na běžných teplotních výkyvech.

Krystalově stabilizované řízení motoru

Základem nové elektroniky je přesný krystalový oscilátor, jehož referenční signál slouží k řízení otáček motoru. Regulační obvod využívá zpětnou vazbu z tachometrického snímače a průběžně koriguje rychlost otáčení.

Modul pracuje s tachometrickými signály 800 Hz nebo 1 600 Hz a podle výrobce zajišťuje velmi rychlou reakci regulační smyčky při zachování vysoké stability chodu.

Významnou výhodou je také odstranění potřeby klasického seřizování rychlosti pomocí trimru. Po správné instalaci není podle výrobce nutné provádět dodatečnou kalibraci řídicí jednotky.

Magnetofon tak může dosahovat požadované rychlosti prakticky okamžitě po spuštění, bez nutnosti čekat na teplotní ustálení elektroniky.

Zachování funkce Vari-Speed

Modernizace neznamená ztrátu původních funkcí magnetofonu. Pokud je přístroj vybaven regulací Vari-Speed, zůstává tato možnost zachována.

To je důležité zejména u modelů PR99 a dalších provedení, kde je možnost jemné změny rychlosti součástí pracovního vybavení magnetofonu.

Vylepšené chlazení elektroniky

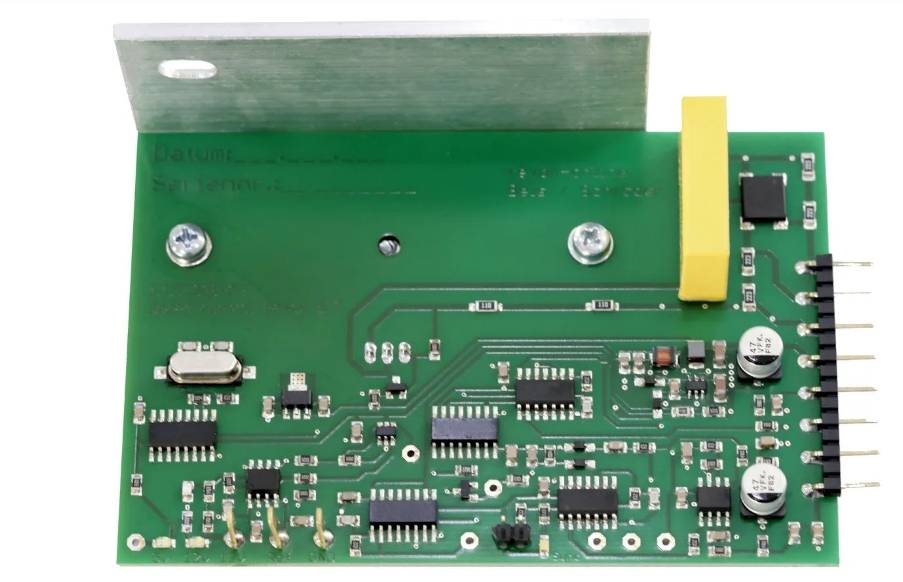

Zajímavým konstrukčním detailem nového modulu je změněné umístění výkonového tranzistoru a chladiče.

Zatímco u původního řešení bylo chlazení umístěno ve spodní části desky, nová konstrukce přesouvá výkonový prvek i chladič na horní stranu.

Chladič má tloušťku 3 mm a jeho umístění podporuje přirozený odvod tepla směrem vzhůru. Toto řešení může přispět k příznivějším tepelným podmínkám výkonové části řídicí elektroniky.

LED indikace správné funkce

Nový modul obsahuje také praktickou diagnostickou signalizaci.

Dvě zelené LED indikují přítomnost napájecích napětí 5 V a 12 V. Žlutá LED slouží k indikaci stavu synchronizace řízení otáček.

Servisní technik tak může přímo na desce ověřit základní provozní stav elektroniky, což usnadňuje diagnostiku a kontrolu správné funkce po instalaci.

Jednoduchá výměna původní desky

Jednou z největších předností této modernizace je konstrukce umožňující přímou náhradu původního modulu řízení motoru.

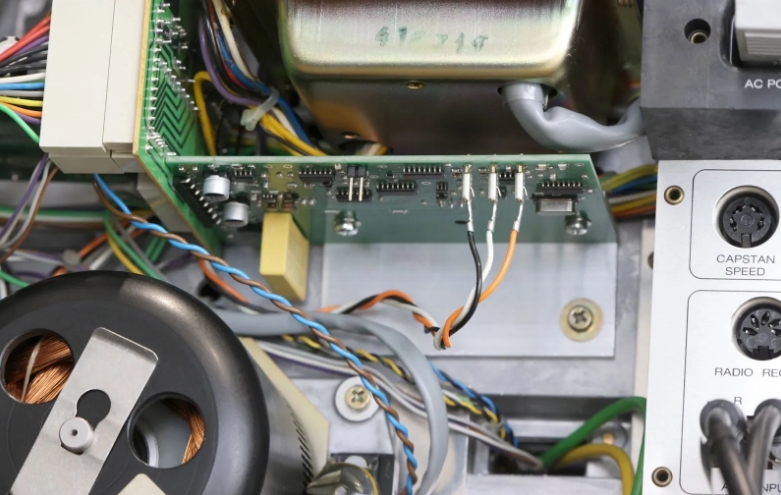

Nová elektronika se instaluje na místo původní desky a využívá stávající připojení. U provedení s Vari-Speed se připojují tři původní konektory.

Není tedy nutné instalovat další externí elektronické jednotky ani provádět rozsáhlé úpravy kabeláže magnetofonu.

Výrobce označuje toto řešení jako Plug & Play.

Přesto doporučujeme svěřit výměnu zkušenému servisnímu technikovi. Před instalací je vhodné zkontrolovat celkový stav pohonu, tachometrického snímače, motoru tónového hřídele a související elektroniky.

Co modernizace skutečně přináší?

Nový modul představuje především technické zdokonalení regulace otáček. Jeho hlavním přínosem je přesnější referenční řízení rychlosti, omezení teplotního driftu a rychlé ustálení provozních otáček.

Je však důležité připomenout, že samotná výměna elektroniky neodstraní případné mechanické závady magnetofonu. Opotřebená ložiska, poškozená přítlačná kladka, nesprávný tah pásku nebo závada tachometrického snímače mohou negativně ovlivňovat chod i s novou řídicí jednotkou.

Proto v PAUDIOservice považujeme modernizaci elektroniky za součást celkového technického posouzení magnetofonu, nikoliv za univerzální řešení všech problémů s rychlostí posuvu pásku.

Nový modul máme skladem v PAUDIOservice

Krystalově stabilizovaný modul řízení motoru pro ReVox B77 a PR99 máme nyní skladem.

Zákazníkům můžeme nabídnout nejen samotný modernizační díl, ale také jeho odbornou instalaci a následnou kontrolu funkce pohonu magnetofonu.

U přístrojů, které procházejí celkovým servisem, může být výměna původní řídicí elektroniky zajímavým způsobem, jak spojit zachování klasické konstrukce ReVox s možnostmi moderních elektronických součástek.

Naše doporučení

ReVox B77 a PR99 jsou magnetofony, jejichž mechanická i elektronická konstrukce si zaslouží dlouhodobou péči. Nový krystalově stabilizovaný regulátor představuje zajímavou možnost modernizace, zejména pro majitele, kteří požadují co nejstabilnější rychlost posuvu pásku a chtějí omezit závislost původní regulace na stárnutí součástek.

Před instalací vždy doporučujeme zkontrolovat technický stav celého pohonu. Jen správně fungující mechanika umožní plně využít předností nové řídicí elektroniky. Cena modulu: 7.950.-Kč.

PAUDIOservice – specializovaný servis kotoučových magnetofonů ReVox.
