Servis mechanismu napínacích ramen Akai GX-747: výměna řemínků a obnova chodu

Oprava motorických napínacích ramen u Akai GX-747

Model Akai GX-747 patří mezi technicky nejzajímavější kotoučové magnetofony své doby. Konstrukce tohoto přístroje jde výrazně dál než u jednodušších modelů řady GX-6xx a přináší plně automatizovaný systém napínacích ramen pásku. Ten sice zvyšuje komfort obsluhy, ale zároveň představuje jedno z nejčastějších servisních míst tohoto stroje.

Přestože se často objevují názory, že je GX-747 zbytečně složitý a že je lepší volbou jednodušší model, správně fungující kus nabízí velmi přesný chod transportu a dlouhodobou stabilitu. Klíčem je ale právě stav mechanismu napínacích ramen.

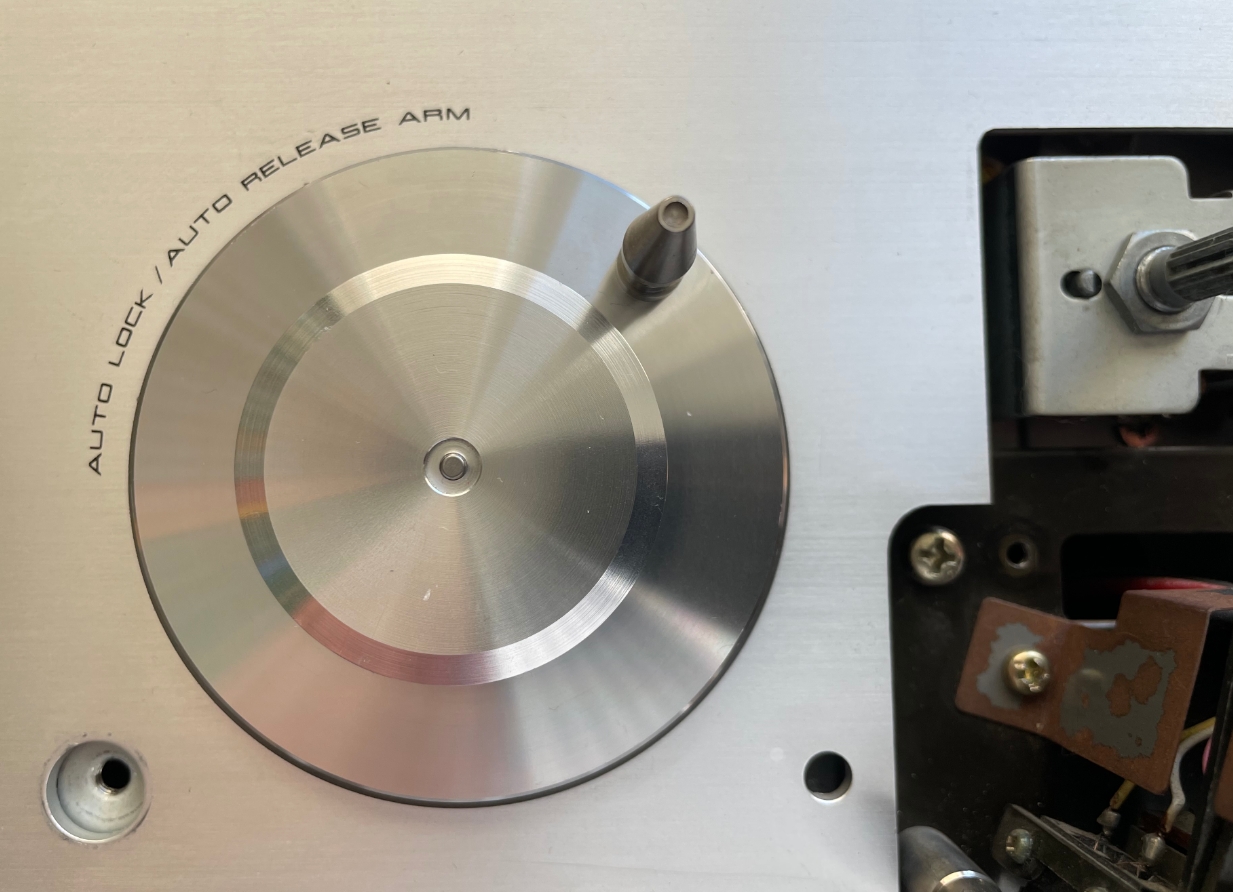

Princip funkce je relativně jednoduchý, i když konstrukčně poměrně komplexní. Po zapnutí přístroje se napínací ramena nacházejí v klidové poloze přibližně na pozicích 9 hodin pro odvíjecí stranu a 3 hodin pro navíjecí stranu. Po založení pásku a aktivaci transportu se pomocí malých motorů a převodů přesunou do pracovní polohy, kde zajišťují správné napnutí pásku a zároveň spolupracují s mikrospínači, které určují připravenost transportu.

Nejčastější závadou je ztráta funkce tohoto systému. Příčinou bývají vytahané nebo ztvrdlé řemínky v převodovém mechanismu a zároveň zatuhlé mazivo v plastových částech ramen. Původní bílé lithium mazivo má po letech tendenci tvrdnout a výrazně zvyšovat odpor pohybu.

Typickým projevem je situace, kdy se ramena neustále pohybují sem a tam, aniž by došlo k sepnutí mikrospínače v koncové poloze. V jiných případech se ramena pohybují pomalu nebo vůbec, což vede k úplné nefunkčnosti transportu.

Oprava této závady není jednoduchá a nelze ji považovat za běžný servisní úkon pro začátečníky. Přestože je princip problému poměrně dobře pochopitelný, samotné provedení vyžaduje značnou trpělivost, pečlivost a zkušenost s jemnou mechanikou. Základem opravy je výměna řemínků a obnovení plynulého chodu celého mechanismu, což ale v praxi znamená práci v omezeném prostoru, manipulaci s drobnými díly a citlivé zásahy do stárnoucích plastových komponentů.

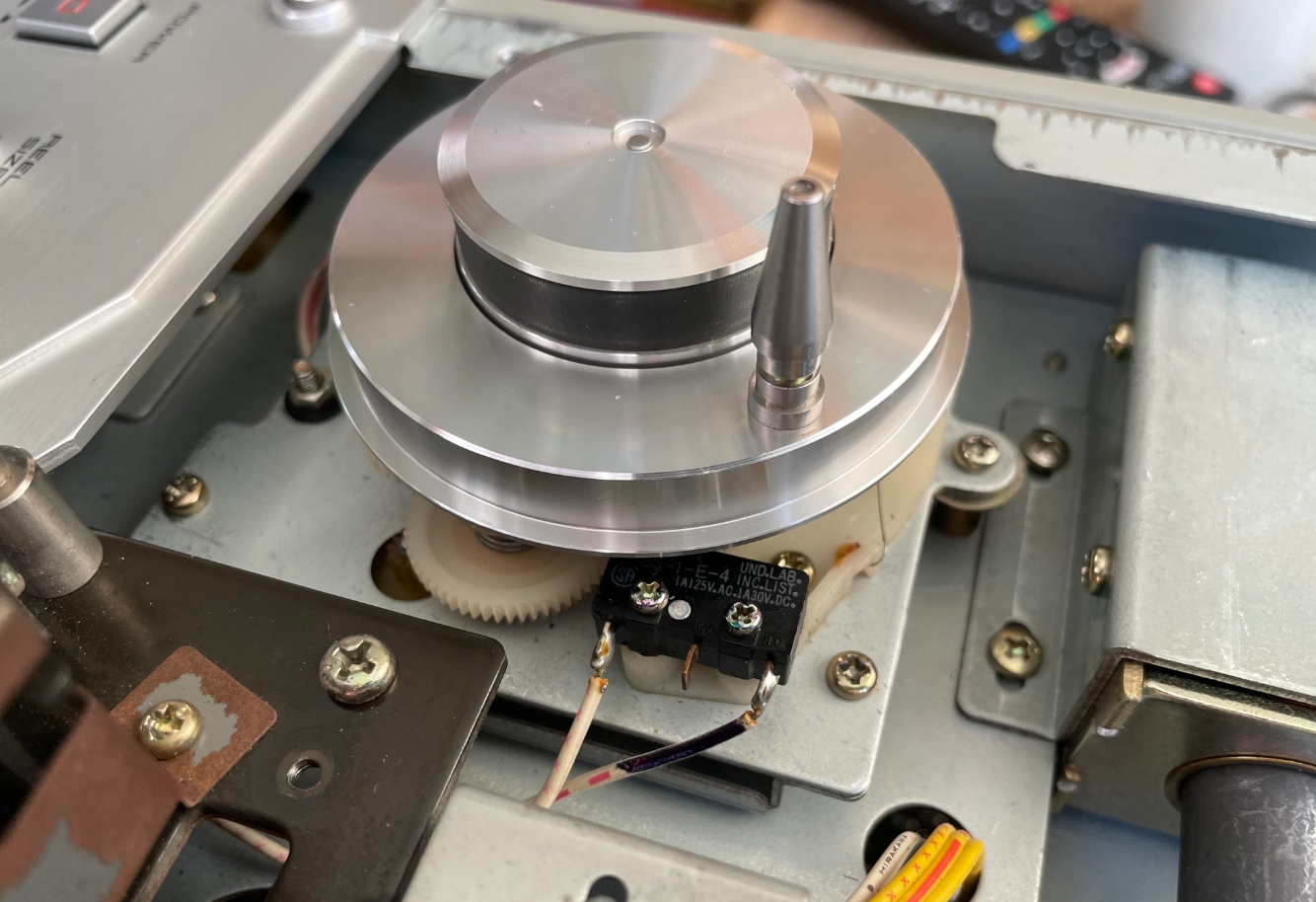

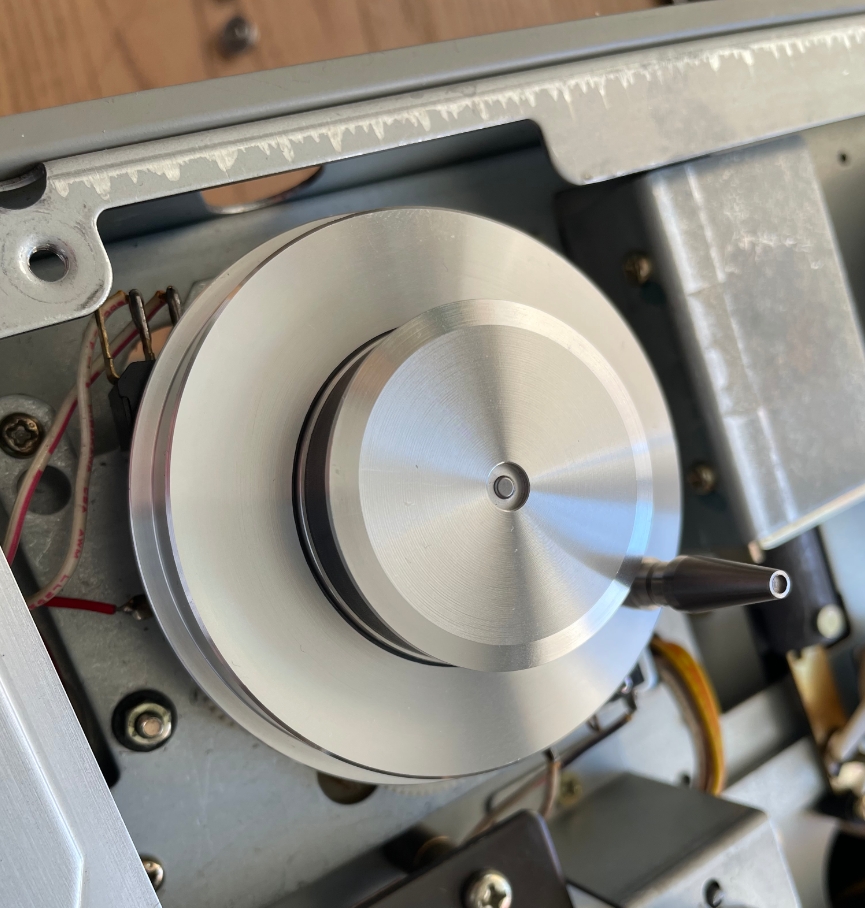

Po demontáži krytu hlav, přítlačné kladky a čelního panelu je nutné se dostat k samotným napínacím ramenům. Přístroj se následně položí na záda, čímž se zpřístupní jejich mechanismus ze spodní strany. Každé rameno je uchyceno pomocí dvou šroubů a jedné matice s pružinou. Při demontáži je nutné dávat pozor na malé C podložky, které velmi snadno zapadnou do šasi.

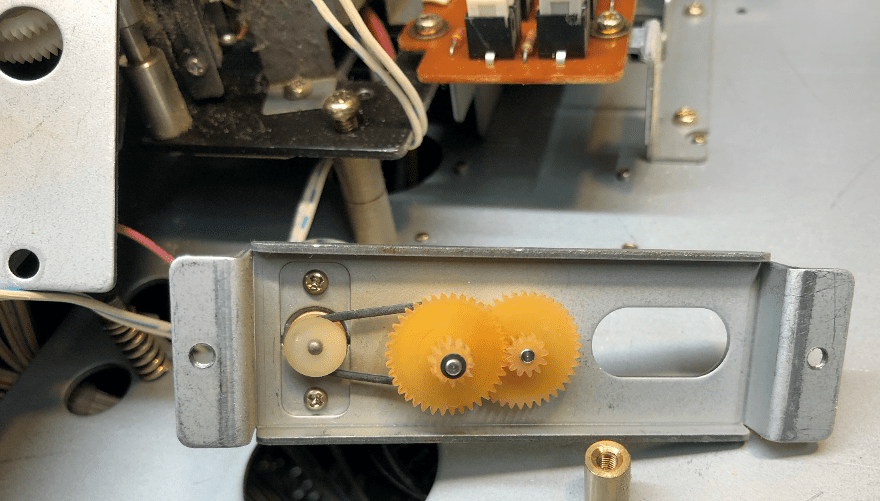

Samotná ramena není nutné zcela vyjmout. Stačí je mírně nadzvednout, aby bylo možné pracovat s převodovým mechanismem. Po odšroubování motorové jednotky se odkryjí ozubená kola a řemínek, který je obvykle hlavním zdrojem problému.

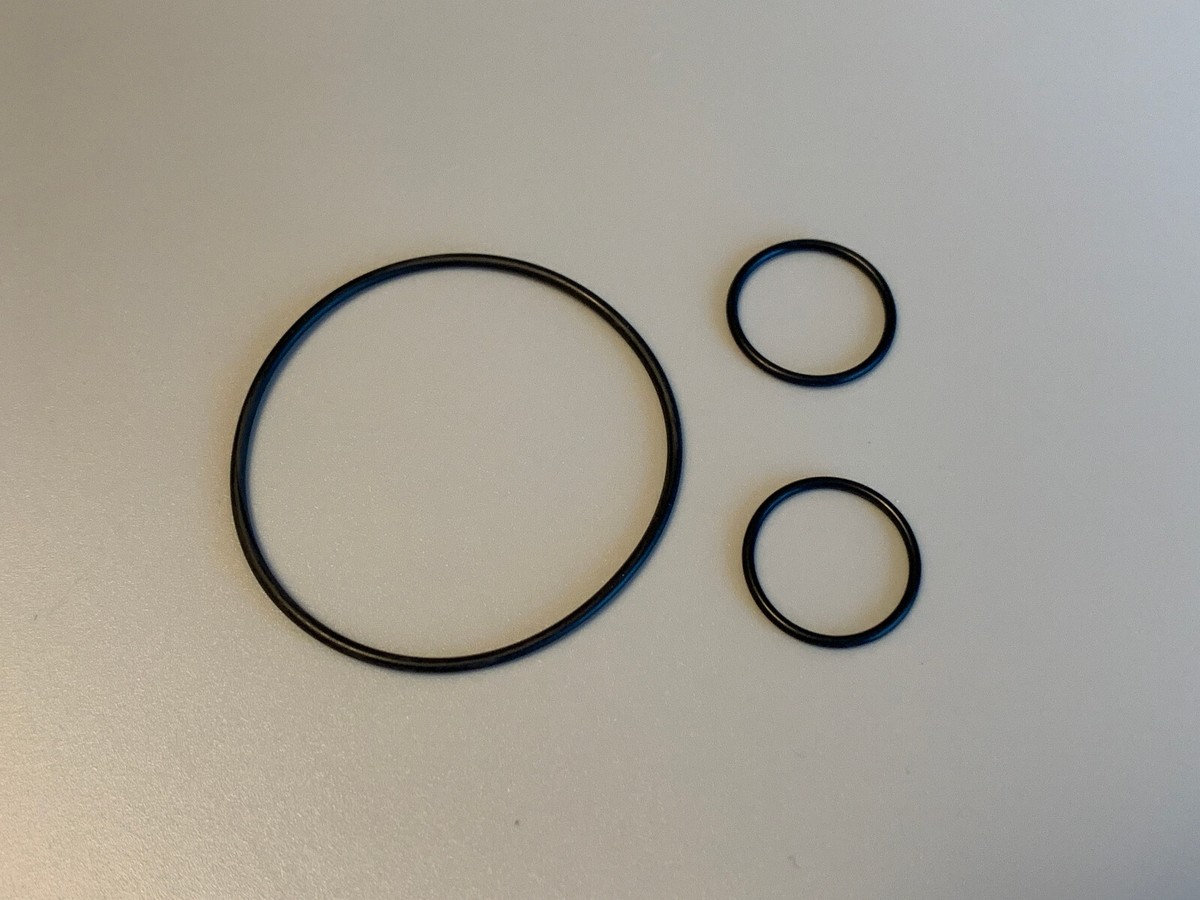

Velmi opatrně je nutné odstranit malou pojistnou podložku na horním ozubeném kole. Ta má tendenci při demontáži "vystřelit" a její ztráta znamená komplikaci, protože náhrada není běžně dostupná. Po sejmutí kol lze jednoduše vyměnit řemínek za nový.

Stejně důležité jako výměna řemínku je odstranění starého maziva. Plastové vedení mechanismu je nutné důkladně vyčistit a následně lehce znovu promazat. V praxi se osvědčuje aplikace malého množství vhodného přípravku bez nutnosti kompletní demontáže, která by u starších plastových dílů mohla vést k jejich poškození.

Po ošetření je nutné mechaniku několikrát ručně rozhýbat. Napínací ramena musí být schopna projít celý rozsah pohybu plynule a bez odporu. Pokud se pohyb zpomalí nebo zadrhává, bude docházet k nadměrnému namáhání nových řemínků a závada se brzy vrátí.

Při zpětné montáži je nejnáročnější správné usazení C podložek. Osvědčený postup je nejprve lehce nasadit šrouby, rameno mírně nadzvednout a podložku zasunout pinzetou z boku. Tento krok vyžaduje trpělivost, ale výrazně snižuje riziko komplikací při montáži.

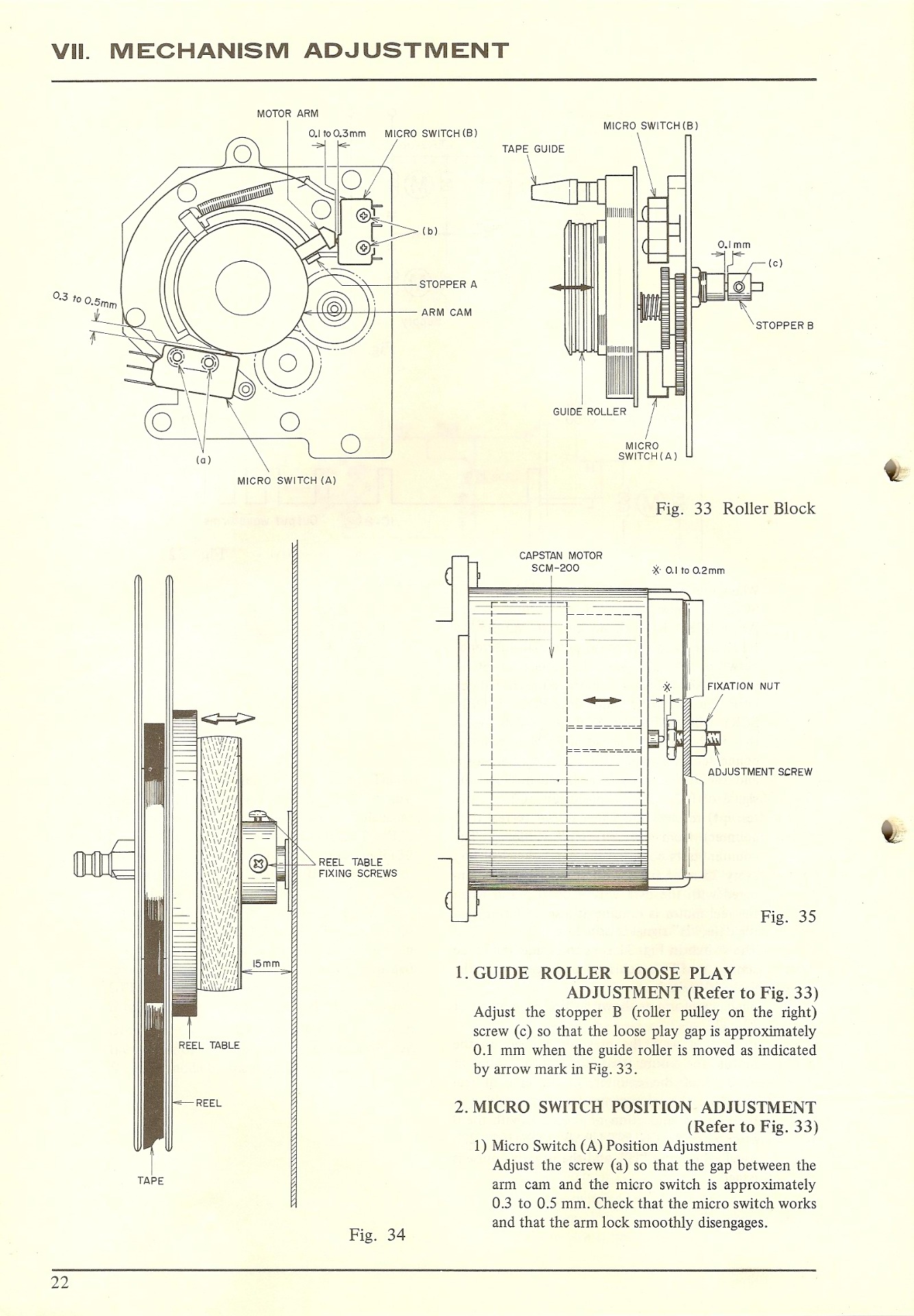

Po sestavení je nutné provést kontrolu funkce. Ramena musí po zapnutí najíždět přesně do výchozí polohy a po spuštění transportu plynule přejít do pracovní pozice. Důležité je také nastavení výšky pomocí matice s pružinou tak, aby pás běžel přesně středem cívky v obou směrech.

Pokud je oprava provedena správně, výsledkem je stabilní a spolehlivý chod transportu bez nežádoucího kmitání nebo zpoždění. Mechanika pracuje tiše a přesně, což je u tohoto modelu zásadní.

Akai GX-747 není jednoduchý magnetofon a jeho konstrukce vyžaduje více péče než u jednodušších modelů. Na druhou stranu nabízí řešení, které při správném stavu funguje velmi dobře a přináší komfort, který u jiných strojů této kategorie nenajdeme.

Z pohledu servisu jde o typickou závadu, která má jasnou příčinu a dobře definované řešení. Klíčem k dlouhodobé spolehlivosti je kombinace kvalitních řemínků, správného mazání a pečlivého mechanického nastavení.

Je však nutné dodat, že samotný zásah vyžaduje zkušenost, cit pro mechaniku a odpovídající vybavení. V průběhu opravy hrozí ztráta drobných dílů, poškození křehkých plastových částí nebo přerušení kabeláže motorů a mikrospínačů. Náhradní díly jsou dnes velmi obtížně dostupné a v některých případech prakticky nesehnatelné.

Z těchto důvodů lze méně zkušeným uživatelům jednoznačně doporučit přenechat opravu odbornému servisu. Správně provedený zásah zajistí nejen plnou funkčnost, ale především dlouhodobou spolehlivost tohoto konstrukčně výjimečného magnetofonu.
