Servisní manuál není návod na opravu

Servisní manuál není návod na opravu. Proč při opravě historické audiotechniky nestačí schéma

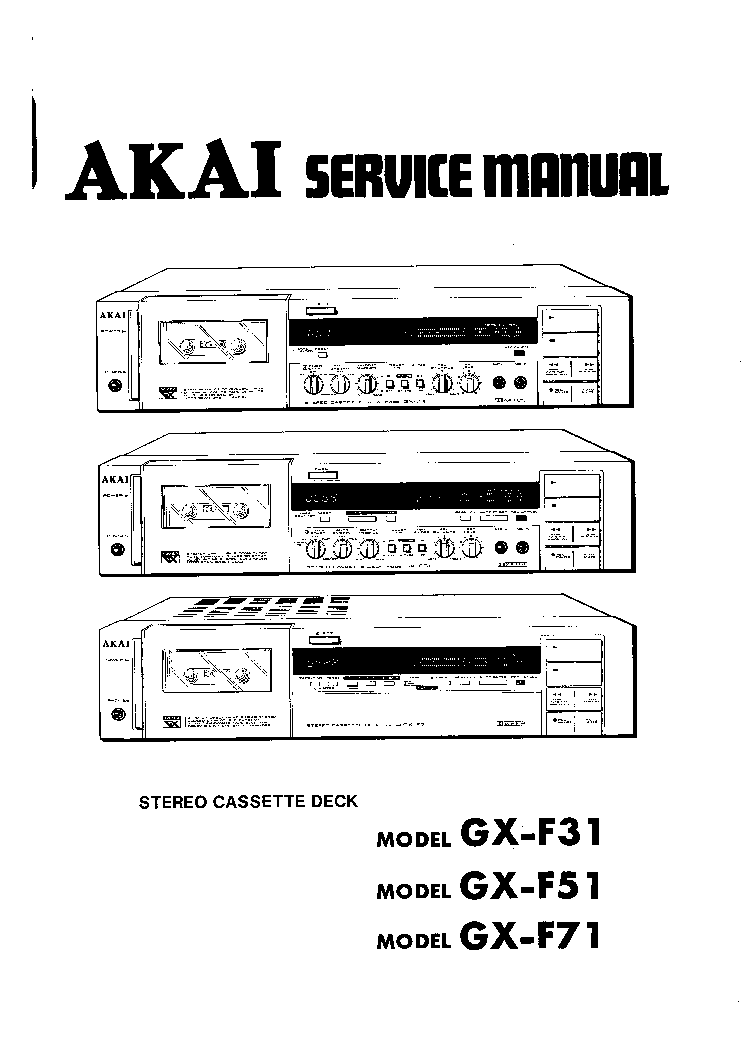

Servisní manuál patří k nejdůležitějším pomůckám při opravách audiotechniky. Obsahuje schémata, napětí, průběhy signálů, mechanická nastavení, postupy kalibrace i hodnoty, kterých má správně fungující přístroj dosahovat. Přesto existuje jedna věc, kterou v žádném servisním manuálu nenajdeme: co se s konkrétním přístrojem stalo během posledních čtyřiceti nebo padesáti let.

A právě zde začíná skutečná práce servisního technika.

Servisní dokumentace popisuje nový přístroj

Když konstruktéři připravovali servisní dokumentaci například pro magnetofon ze 70. nebo 80. let, vycházeli pochopitelně z tehdejšího stavu přístroje. Pryžové části byly pružné, maziva měla správnou konzistenci, kontakty přepínačů byly čisté, relé měla minimální přechodový odpor a elektrolytické kondenzátory odpovídaly svým jmenovitým parametrům.

Nikdo tehdy nemohl přesně předvídat, jak se jednotlivé materiály budou chovat po čtyřiceti letech.

Dnešní servis historické audiotechniky je proto v mnoha ohledech jiná disciplína než její oprava v době, kdy byly tyto přístroje nové.

Technik již nehledá pouze klasickou závadu typu vadný tranzistor nebo přerušený rezistor. Velká část problémů vzniká postupným stárnutím materiálů, změnou mechanických vlastností, oxidací kontaktů, degradací maziv a kombinací několika menších odchylek, které společně způsobí jednu viditelnou závadu.

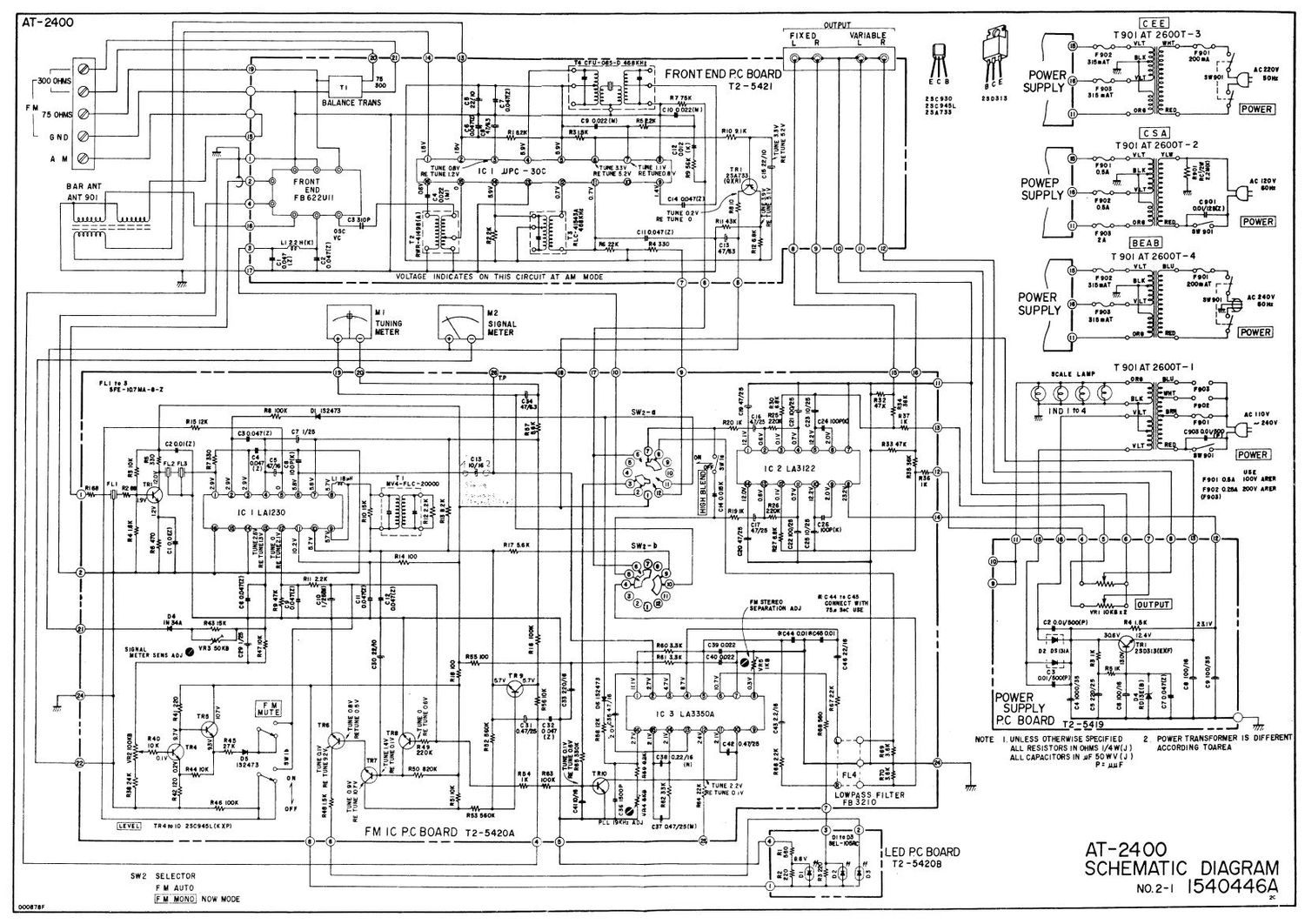

Schéma ukazuje, jak přístroj funguje. Neříká, proč dnes nefunguje

Elektrické schéma je při diagnostice nenahraditelné. Umožňuje sledovat signál, napájecí větve, řídicí obvody nebo například funkci servosystému.

Samotné schéma ale diagnózu neurčí.

Pokud na určitém testovacím bodě naměříme jiné napětí, než předepisuje výrobce, víme, že něco není v pořádku. Stále však musíme zjistit proč.

Příčinou může být vadná součástka přímo v daném obvodu, ale také problém o několik stupňů dříve. Stejně tak může elektronická závada vzniknout jako následek mechanického problému.

A právě propojení mechaniky a elektroniky bývá u historických magnetofonů mimořádně důležité.

Typický příklad: mechanika se nepohybuje

Majitel magnetofonu stiskne PLAY. Ozve se cvaknutí, mechanismus se pokusí přejít do pracovní polohy, ale nic dalšího se nestane.

První podezření často padne na řemínek.

A skutečně – u některých konstrukcí může být příčinou vytahaný nebo prasklý řemínek. Jenže zdaleka ne vždy.

Mechanismus může být zablokovaný zatuhlým mazivem. Motor může pracovat, ale nedokáže překonat zvýšený mechanický odpor. Může být poškozeno mezikolo, snímač polohy nebo koncový spínač. Řídicí elektronika následně nedostane informaci, že mechanismus dosáhl požadované polohy, a z bezpečnostních důvodů celý proces ukončí.

U jiného přístroje může dlouhodobě zatuhlá mechanika způsobit přetěžování motoru nebo solenoidu a původně čistě mechanický problém se postupně změní v závadu elektrickou.

Výměna řemínku potom pochopitelně nic nevyřeší.

Čtyřicet let staré mazivo už nemusí mazat

Jedním z nejčastějších problémů historické mechaniky jsou původní mazací prostředky.

Mazivo, které bylo při výrobě měkké a mělo přesně definované vlastnosti, může být po několika desetiletích velmi husté, lepkavé nebo téměř tvrdé.

Mechanismus přitom na první pohled nemusí vypadat poškozeně.

Typickým příkladem jsou pohyblivé kulisy, páky a převody. Mechanika se ještě pohybuje, ale podstatně pomaleji a s mnohem větším odporem, než konstruktér předpokládal.

Servisní manuál přitom může pouze uvádět, které místo má být namazáno. Nemůže popsat stav maziva po několika desetiletích.

Staré mazivo proto často nestačí jednoduše "přimazat". Je nutné mechanismus rozebrat, původní mazivo odstranit, jednotlivé části vyčistit a teprve potom aplikovat vhodný nový mazací prostředek.

Řemínek nemusí být prasklý, aby byl špatný

Podobné je to s pryžovými díly.

Často se setkáváme s představou, že pokud je řemínek celý a něco pohání, je v pořádku.

Není.

Pryž postupem času mění své vlastnosti. Řemínek může být vytahaný, ztvrdlý nebo mít výrazně nižší koeficient tření. Mechanismus se na prázdno rozběhne, ale při zatížení začne řemínek prokluzovat.

Výsledkem mohou být pomalé reakce mechaniky, problémy s převíjením nebo nestabilní rychlost.

A přesně stejný problém se týká přítlačných kladek.

Kladka může mít stále správný průměr a na první pohled vypadat zachovale. Pokud je ale její povrch ztvrdlý, lesklý nebo deformovaný, nedokáže zajistit správný kontakt pásku s capstanem.

To se může projevit kolísáním rychlosti, nesprávným vedením pásku nebo rozdílným chováním mechaniky v jednotlivých režimech.

Relé a přepínače: závady, které přicházejí a odcházejí

Velmi nepříjemnou skupinu závad představují kontaktní problémy.

Starší audiotechnika používá velké množství mechanických přepínačů a relé. Jejich kontakty mohou být po desetiletích oxidované nebo opotřebené.

Výsledkem jsou závady, které nejsou trvalé.

Jeden kanál občas vypadne. Po přepnutí přepínače se zvuk vrátí. Magnetofon začne nahrávat až na druhý pokus. Signál je jednou správný a podruhé výrazně slabší.

Při krátkém testu může přístroj fungovat bezchybně a závada se projeví až po několika hodinách provozu.

Servisní dokumentace přitom ukazuje elektrické propojení kontaktů v ideálním stavu. Nemůže ukázat jejich skutečný přechodový odpor po několika desetiletích.

Jedna závada může mít několik příčin

U historické techniky je navíc velmi časté, že problém nevytváří jedna vadná součástka.

Představme si magnetofon, který má problém s převíjením.

Motor již nemá původní výkon. Brzda úplně neuvolňuje. Pryžové mezikolo má ztvrdlý povrch a některé ložisko klade vyšší odpor.

Každá z těchto věcí samostatně ještě nemusí způsobit úplnou nefunkčnost.

Jejich kombinace však ano.

Výměna jedné součástky může stav zlepšit, ale nemusí odstranit příčinu problému.

Právě proto je důležité hodnotit zařízení jako celek.

A potom jsou tu předchozí opravy

Další kapitolu představují zásahy, které přístroj prodělal během svého života.

Po otevření historického magnetofonu někdy zjistíme, že před námi již uvnitř někdo pracoval.

A ne vždy podle servisního manuálu.

Můžeme narazit na nahrazené součástky jiných hodnot, propojovací vodiče, změněné nastavení trimrů, nevhodné náhrady tranzistorů, poškozené plošné spoje nebo mechanické části sestavené nesprávným způsobem.

Někdy je původní závada dávno pryč a současný problém je důsledkem opravy provedené před dvaceti lety.

V takové situaci je servisní manuál naopak mimořádně cenný. Umožní porovnat skutečný stav přístroje s tím, jak jej navrhl výrobce.

Stále však musí někdo zjistit, co bylo změněno a proč.

Měření je důležitější než výměna součástek

Při opravách historické audiotechniky proto považujeme za zásadní diagnostiku a měření.

Výměna součástek bez předchozího zjištění skutečné příčiny může závadu odstranit, ale také pouze zakrýt.

Typickým příkladem je dnes populární kompletní výměna elektrolytických kondenzátorů označovaná jako "recap".

Existují přístroje a konkrétní obvody, kde je výměna určitých kondenzátorů velmi vhodná. To ale neznamená, že výměna každého elektrolytu automaticky představuje kvalitní servis.

Pokud magnetofon špatně převíjí kvůli zatuhlé mechanice, nové kondenzátory tento problém nevyřeší.

Stejně tak není rozumné začít měnit desítky součástek dříve, než vůbec zjistíme, proč zařízení nefunguje.

Nejdříve diagnostika. Potom oprava.

U magnetofonu opravou práce nekončí

U kvalitního magnetofonu je navíc samotné odstranění závady pouze jednou částí práce.

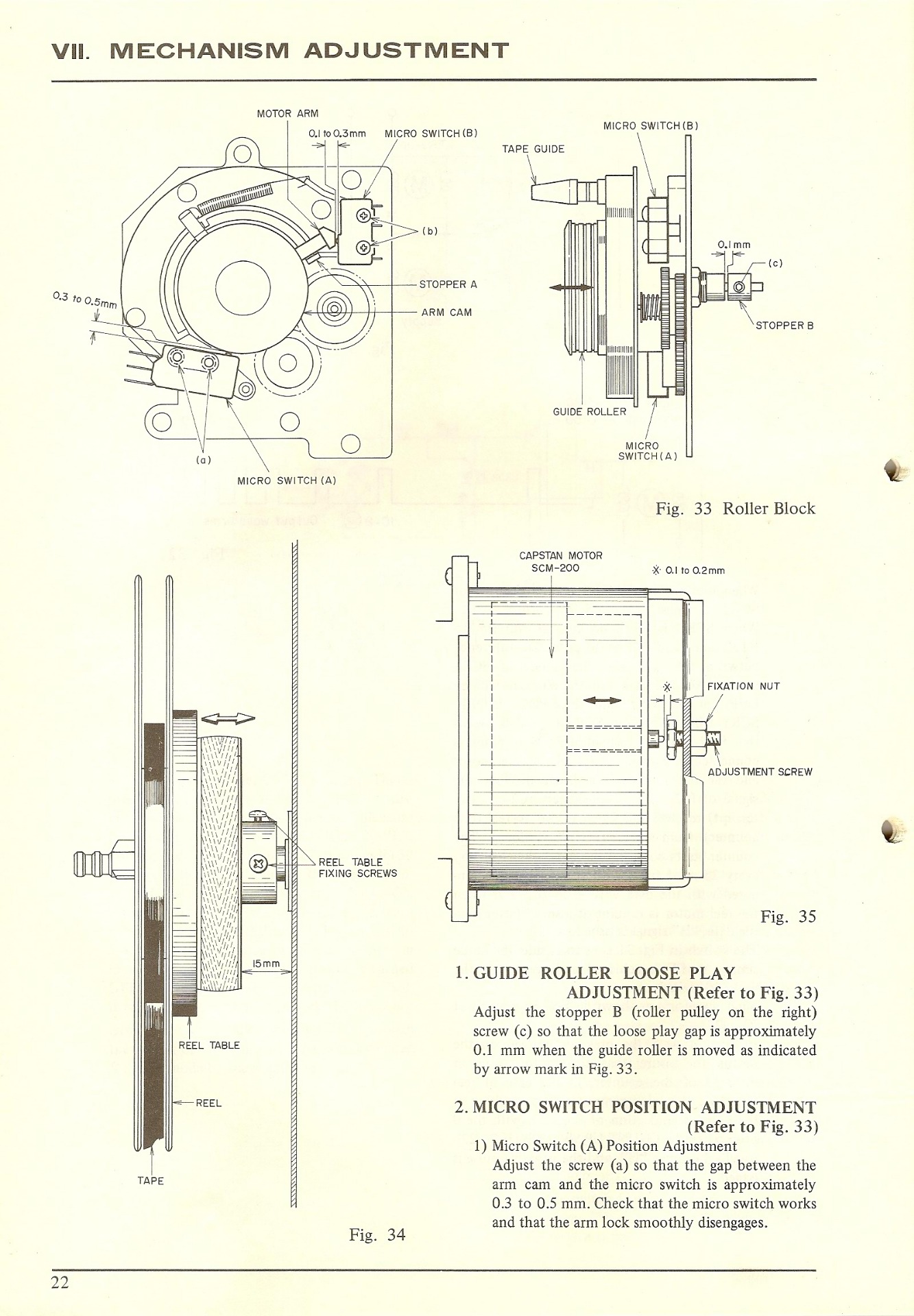

Po mechanické opravě je nutné ověřit, zda mechanika skutečně pracuje podle parametrů výrobce.

Kontrolujeme rychlost posuvu pásku, stabilitu rychlosti, stav páskové dráhy, přítlak kladky, funkci brzd a podle konstrukce také tahy pásku.

Teprve na správně fungující mechanice má smysl provádět elektrické nastavení.

Následuje kontrola a případné nastavení reprodukční části, azimutu hlav, úrovní jednotlivých kanálů a následně záznamové části – úrovně záznamu, biasu a ekvalizace.

Pokud je mechanika nestabilní, elektrická kalibrace nemůže být dlouhodobě správná.

Přístroj může hrát a přesto nebýt v pořádku

To je možná jeden z největších rozdílů mezi běžným pohledem uživatele a servisním měřením.

Magnetofon může přehrávat pásku.

Může převíjet.

VU metry se pohybují a z reproduktorů hraje hudba.

To ale ještě neznamená, že pracuje tak, jak jej výrobce navrhl.

Rychlost může být mírně mimo toleranci. Levý a pravý kanál mohou mít rozdílnou úroveň. Frekvenční charakteristika může výrazně klesat na vyšších frekvencích. Záznam může mít nesprávný bias a brzdy mohou mít jiné hodnoty tahu, než mají mít.

Poslechem se část těchto problémů odhaluje velmi obtížně.

Měřicí technika ukáže skutečnost.

Zkušenost s konkrétní konstrukcí má velkou hodnotu

Velkou výhodou opakovaného servisu stejných nebo příbuzných modelů je znalost jejich typických slabých míst.

U některých přístrojů víme, která relé po desetiletích způsobují problémy. U jiných známe místa, kde tvrdne mazivo, praskají mechanické části nebo degradují konkrétní pryžové díly.

To neznamená, že při každé opravě automaticky vyměníme stejnou součástku.

Znamená to, že při diagnostice víme, kam se podívat.

A právě tuto zkušenost servisní manuál obsahovat nemůže.

Vzniká až během let oprav skutečných přístrojů.

Servisní manuál zůstává nenahraditelný

Nic z výše uvedeného samozřejmě neznamená, že servisní dokumentace není důležitá.

Právě naopak.

U složitější audiotechniky je kvalitní servisní manuál jedním ze základních pracovních nástrojů. Poskytuje schémata, mechanické výkresy, referenční hodnoty, testovací body a především postupy nastavení definované výrobcem.

Je ale potřeba jej správně chápat.

Servisní manuál není univerzální návod typu "pokud přístroj dělá toto, vyměňte součástku číslo 37".

Je to mapa.

A stejně jako mapa sama nedoveze automobil do cíle, ani servisní manuál sám přístroj neopraví.

Po čtyřiceti letech začíná diagnostika zkušeností

Historická audiotechnika má jednu zvláštní vlastnost. Dva stejné modely vyrobené ve stejném roce mohou dnes vyžadovat úplně jiný rozsah opravy.

Jeden strávil třicet let v suchém obývacím pokoji a byl pravidelně používán. Druhý dvacet let nepracoval a byl uložen ve vlhkém sklepě. Třetí během svého života prošel několika opravami.

Na stole přitom mohou stát tři zdánlivě stejné magnetofony.

Servisní manuál je pro všechny tři stejný.

Jejich skutečný technický stav nikoliv.

A právě proto začíná každá kvalitní oprava diagnostikou.

Servisní manuál nám říká, jak měl přístroj fungovat, když opustil výrobní závod.

Úkolem servisu je zjistit, proč tak po čtyřiceti nebo padesáti letech už nefunguje – a pokud je to možné, vrátit jej co nejblíže stavu a parametrům, které jeho konstruktéři původně zamýšleli.

To už v žádném servisním manuálu napsané není.

Proč se specializujeme jen na vybrané značky a přístroje

Právě zde je také odpověď na otázku, kterou od zákazníků občas dostáváme: proč některé značky nebo konkrétní typy audiotechniky do servisu nepřijímáme, přestože se na první pohled může zdát, že princip jejich funkce je podobný.

Je to záměr.

Čím déle se historické audiotechnice věnujeme, tím více jsme přesvědčeni, že skutečně kvalitní servis nelze dělat tak, že dnes opravujeme jeden typ magnetofonu, zítra úplně jinou konstrukci a pozítří zařízení, se kterým jsme se nikdy předtím nesetkali.

Servisní manuál lze získat téměř ke každému známějšímu přístroji. To ale ještě neznamená, že jeho přečtením získáme zkušenosti s danou konstrukcí.

U značek a modelových řad, kterým se věnujeme opakovaně, už známe jejich typická slabá místa. Víme, kde hledat zatuhlé mechanismy, která relé bývají problematická, které pryžové díly po desetiletích ztrácejí své vlastnosti, kde se objevují kontaktní problémy a které části mechaniky vyžadují při demontáži a následném nastavení zvláštní pozornost.

Stejně důležité je znát správný postup opravy. U některých konstrukcí může zdánlivě jednoduchý zásah způsobit další problém, pokud nejsou jednotlivé kroky provedeny ve správném pořadí. Jinde je po demontáži mechaniky nezbytné znovu provést konkrétní mechanické nebo elektrické nastavení.

Tyto zkušenosti nevzniknou přečtením servisního manuálu. Vznikají až opakovanou prací na stejné konstrukci a postupným poznáváním jejích vlastností.

Specializace má ještě jeden praktický důvod. Pro přístroje, kterým se dlouhodobě věnujeme, máme servisní dokumentaci, měřicí postupy, zkušenosti s vhodnými náhradními díly a často také vlastní zásobu některých obtížně dostupných součástek. Víme, které náhrady fungují a kterým je naopak lepší se vyhnout.

Proto se nesnažíme opravovat všechno.

Některé značky a přístroje raději odmítneme, než abychom se na zařízení zákazníka teprve učili jeho konstrukci a metodou pokus–omyl hledali řešení.

Může to působit nezvykle. Z našeho pohledu je to ale vůči zákazníkovi férovější.

Přijmout přístroj do servisu totiž znamená převzít odpovědnost nejen za odstranění závady, ale také za to, že budeme schopni zařízení správně diagnostikovat, opravit, sestavit, nastavit a následně ověřit jeho funkci.

Právě proto se PAUDIOservice záměrně soustředí na omezenější okruh značek a konstrukcí, se kterými máme dlouhodobé zkušenosti a pro které máme odpovídající technické a měřicí zázemí.

Nechceme být servisem, který opravuje všechno.

Chceme dobře znát to, co opravujeme.

A u historické audiotechniky, kde má každý přístroj za sebou několik desetiletí provozu, považujeme právě tuto specializaci za jednu z nejdůležitějších podmínek kvalitní opravy.
