Sony TCM-190: nenápadné ozubené kolečko, které dokáže vyřadit celý kazetový magnetofon

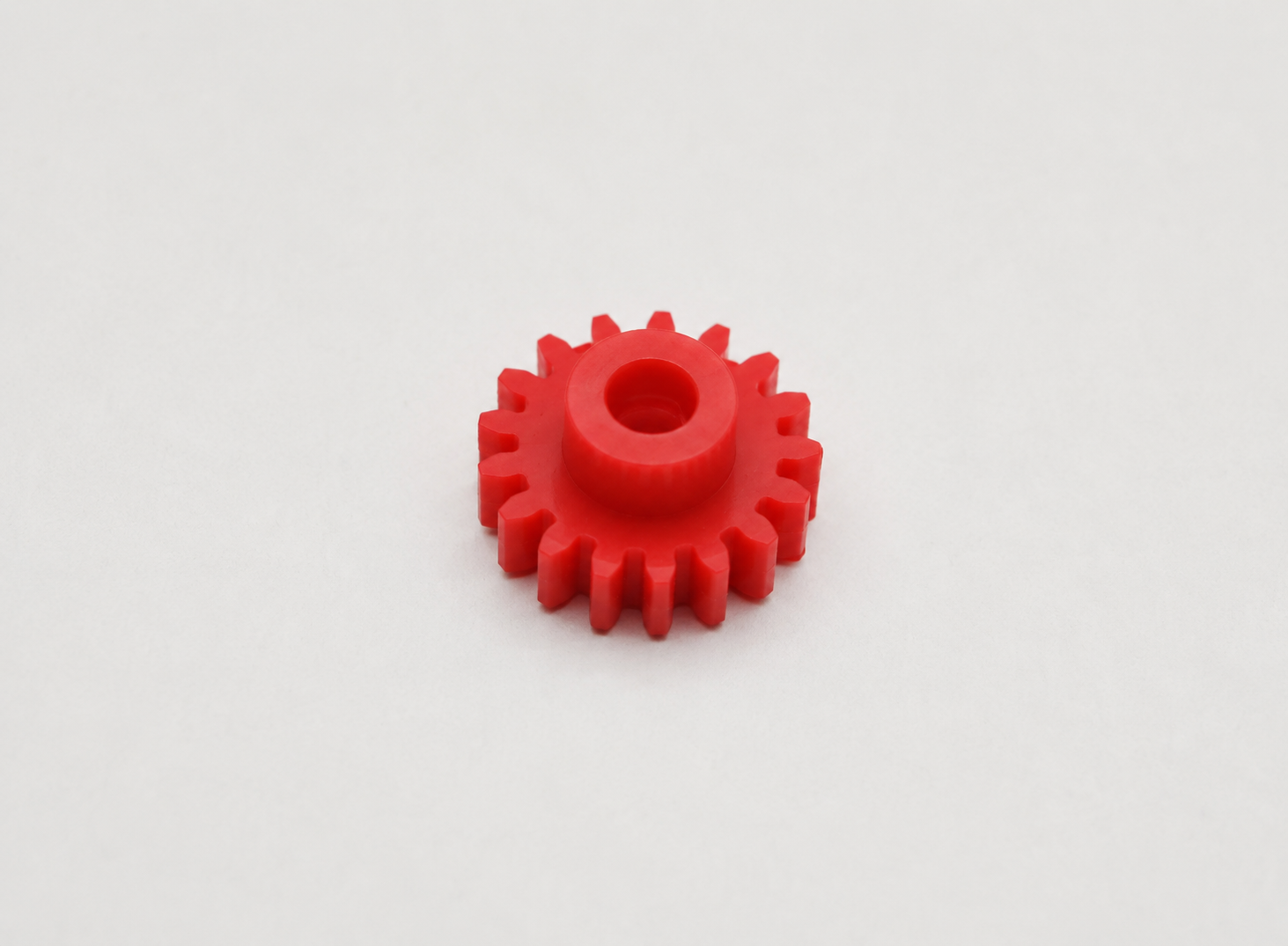

U starších kazetových magnetofonů Sony se dnes stále častěji setkáváme se závadami, které na první pohled vypadají jako běžný problém s řemínky, přítlačnými kladkami nebo unaveným motorem. U mechaniky Sony TCM-190 však může být příčina ukryta v mnohem menší součástce – v ozubeném kolečku pohonu s označením Sony X-3363-501-1.

Právě tento díl se po desítkách let provozu ukazuje jako jedno ze slabších míst mechaniky. Plast původního ozubeného kola stárne a v místě, kde je kolečko nalisováno na hřídeli motoru, může vzniknout drobná radiální prasklina. Někdy je sotva viditelná a kolečko přitom na první pohled vypadá naprosto v pořádku.

Problém se projeví až při provozu.

Magnetofon spustí PLAY, začne normálně přehrávat, ale po několika sekundách nebo po určité době se sám zastaví. Jindy se PLAY nerozběhne vůbec. Přetáčení může fungovat pouze občas, mechanika se může chovat nepravidelně a v některých případech se začne páska hromadit za přítlačnou kladkou.

A právě poslední projev už může být pro kazetu nebezpečný.

Proč prasklé kolečko způsobuje tolik různých problémů?

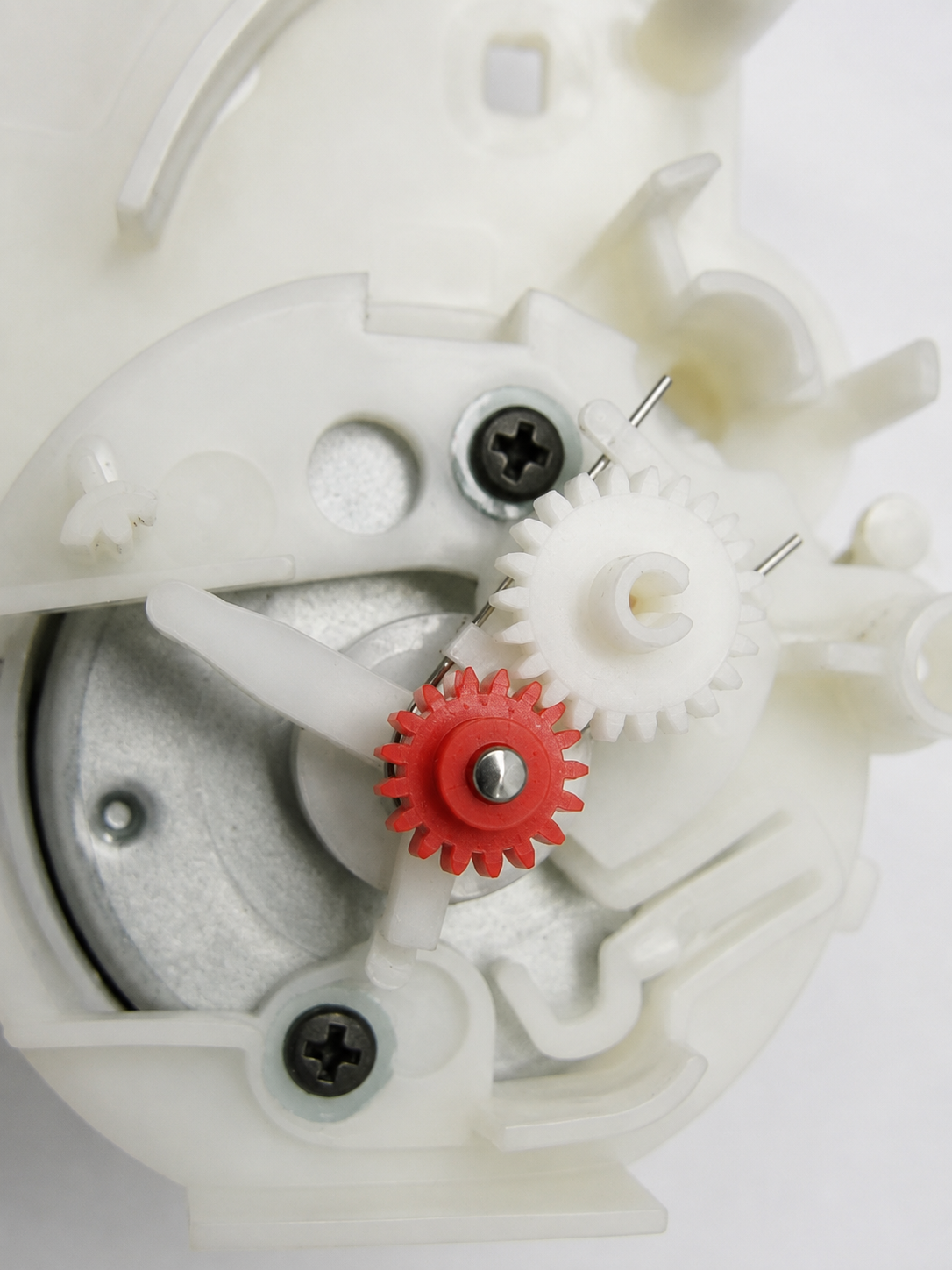

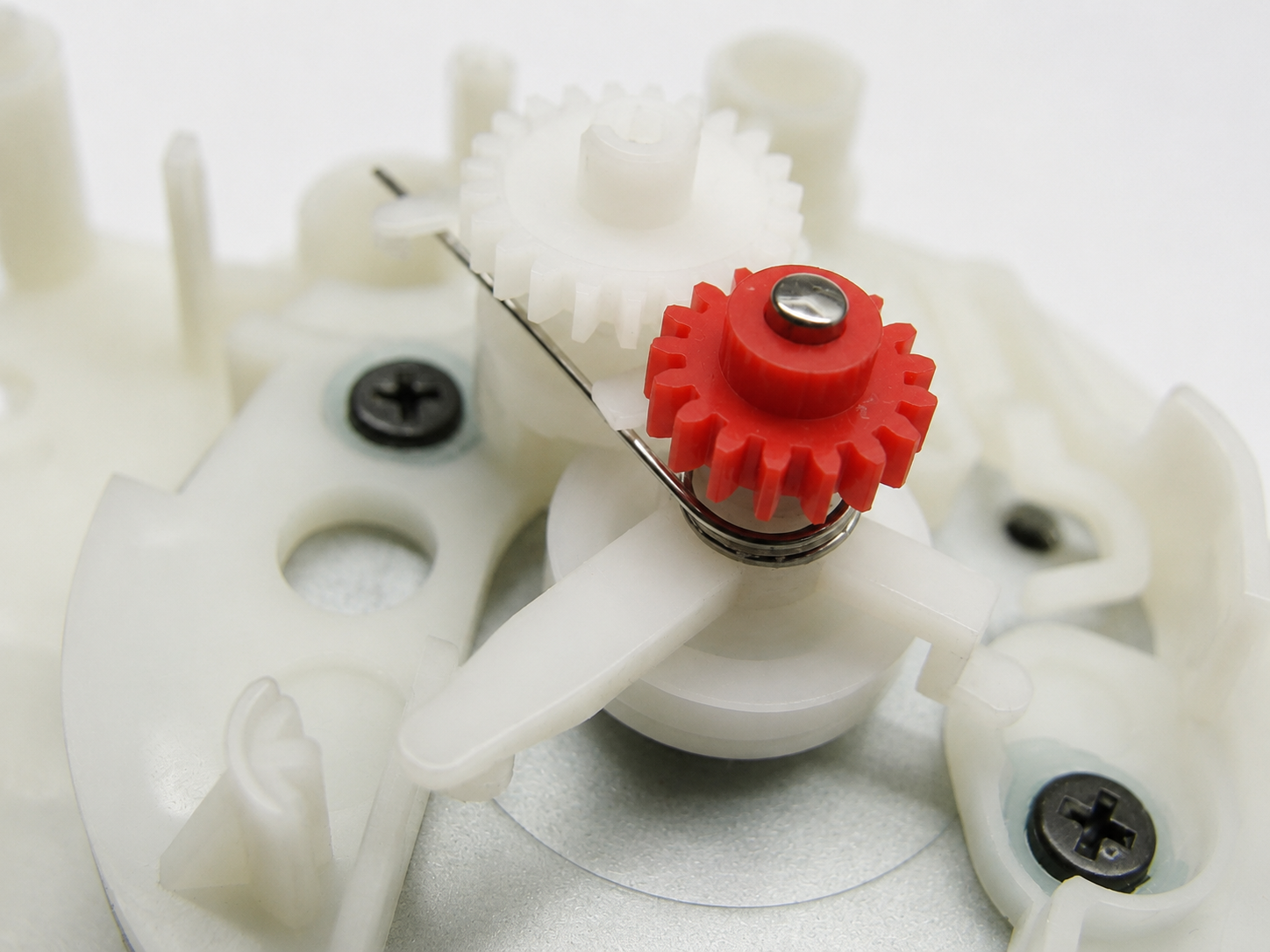

Ozubené kolo X-3363-501-1 je součástí pohonu unašečů pásku. Pokud je kolečko pevně spojeno s hřídelí motoru, přenáší potřebný krouticí moment do převodového mechanismu.

Jakmile ale plast kolem hřídele praskne, spojení přestane být spolehlivé.

Bez zatížení se může zdát, že je vše v pořádku. Motor se otáčí a s ním zdánlivě i ozubené kolo. Jakmile však mechanika potřebuje přenést větší sílu, kolečko může na hřídeli proklouznout nebo se jeho prasklina při zatížení nepatrně rozevře.

Výsledkem je nedostatečný nebo nepravidelný pohon unašeče.

Elektronika magnetofonu přitom sleduje, zda se unašeče při přehrávání skutečně otáčejí. Pokud mechanismus nezaznamená očekávaný pohyb, vyhodnotí situaci jako konec pásku nebo poruchu transportu a mechaniku zastaví.

Proto je velmi typickým projevem:

PLAY – magnetofon začne hrát – po chvíli STOP.

Závada se přitom nemusí projevovat pokaždé. Jeden den může magnetofon přehrát značnou část kazety a při dalším spuštění se zastaví téměř okamžitě.

Ještě horší situace nastane, když capstan s přítlačnou kladkou pásku dál posouvá, ale pravý unašeč jej kvůli prokluzujícímu převodu nestačí navíjet. Mezi přítlačnou kladkou a unašečem se začne vytvářet smyčka a magnetofon může pásku doslova "sežrat".

Právě proto není vhodné podobnou závadu dlouhodobě zkoušet s cennými kazetami.

Vlasová prasklina, kterou lze snadno přehlédnout

Při diagnostice je důležité nespoléhat pouze na vizuální kontrolu.

Prasklina původního kolečka X-3363-501-1 může být velmi jemná. Kolečko může mít všechny zuby a nemusí být nijak viditelně deformované. Na hřídeli může při ruční kontrole dokonce působit relativně pevně.

Rozhodující je jeho chování při zatížení.

Právě zde může vzniknout situace, kdy jsou vyměněny řemínky, mechanika je vyčištěna a promazána, přítlačné kladky vypadají dobře, ale magnetofon se stále náhodně zastavuje.

V takovém případě je kontrola tohoto převodu velmi důležitá.

Sony TCM-190 v celé řadě magnetofonů

Mechanika TCM-190 nebyla použita pouze v jednom modelu. Sony ji a její příbuzná provedení nasadilo do celé řady kazetových magnetofonů a komponentních systémů.

S náhradním ozubeným kolem X-3363-501-1 se proto můžeme setkat například u modelů Sony TC-WR531, TC-WR545, TC-WR565, TC-WR570, TC-WR620, TC-WR635S, TC-WR645S, TC-WR665S, TC-WR701ES, TC-WR720, TC-WR735S, TC-WR820A, TC-WE405, TC-WE625, TC-WE725, TC-WE805S, TC-WE825S a TC-WE835S.

Uváděna je rovněž kompatibilita s některými modely TC-K411, TC-K511 a TC-K511S a dalšími přístroji využívajícími příbuznou mechaniku.

Před objednáním náhradního dílu je samozřejmě vždy vhodné ověřit konkrétní provedení mechaniky podle servisní dokumentace daného modelu.

Ne vždy jsou na vině řemínky

Tento případ velmi dobře ukazuje problém, se kterým se při opravách starších kazetových magnetofonů setkáváme pravidelně.

Pokud se mechanika nerozběhne, zastavuje nebo špatně přetáčí, první podezření většinou padne na řemínky.

Po třiceti a více letech skutečně bývají vytahané, ztvrdlé nebo úplně rozpadlé. Jejich výměna ale automaticky neznamená, že bude mechanika opět správně fungovat.

Pohon kazetového magnetofonu tvoří celý systém.

Řemínky, ozubená kola, mezikola, unašeče, spojky, motory, přítlačné kladky a další mechanické části musí spolupracovat ve správných poměrech. Stačí jediná prasklá součástka a mechanika začne vykazovat zdánlivě nevysvětlitelné závady.

U Sony TCM-190 je X-3363-501-1 jedním z dílů, na které je proto dobré při opravě nezapomenout.

Náhradní kolečka jsou naštěstí dostupná

Dobrou zprávou je, že za původní díl dnes existují nově vyráběné náhrady.

K dispozici jsou například přesně vyráběná ozubená kola, která nejsou vytvořena běžným domácím 3D tiskem. To je u takto namáhané součástky podstatné, protože důležitá není pouze shoda počtu zubů a rozměrů, ale také přesnost otvoru pro hřídel motoru a mechanická odolnost materiálu.

Při opravě proto dává smysl původní praskající plastový díl nahradit novým provedením a současně provést kontrolu celé mechaniky.

Nestačí pouze vyměnit kolečko

Pokud se k nám podobný magnetofon dostane do servisu, výměnou jednoho ozubeného kola by kontrola rozhodně končit neměla.

Po několika desetiletích provozu je vhodné zkontrolovat stav řemínků, přítlačných kladek, mezikol a spojek, volný chod mechanismu, stav maziv, funkci motorů i tah unašečů.

Staré mazivo může být ztvrdlé a mechanismus výrazně brzdit. Nové kolečko by potom bylo zbytečně vystaveno většímu mechanickému namáhání.

Po mechanické opravě následuje kontrola transportu s kazetou a ověření, že je pásek veden páskovou dráhou správně, unašeč má odpovídající tah a mechanika spolehlivě reaguje při PLAY, STOP, PAUSE, FF a REW.

Malá součástka, velká závada

X-3363-501-1 je krásným příkladem toho, jak může několikamilimetrová plastová součástka rozhodnout o funkčnosti celého magnetofonu.

Závada je navíc zrádná tím, že přístroj nemusí být úplně nefunkční. Mechanika může jeden okamžik pracovat správně a o chvíli později se zastavit. Právě nepravidelnost často vede k hledání problému v elektronice, motorech nebo řídicích obvodech.

Příčina přitom může být čistě mechanická.

Pokud tedy kazetový magnetofon Sony s mechanikou TCM-190 začne bezdůvodně vypínat PLAY, nepravidelně přetáčet, ztrácet tah unašeče nebo dokonce namotávat pásku, kontrola ozubeného kola X-3363-501-1 patří mezi místa, na která bychom se při diagnostice rozhodně zaměřili.

V PAUDIOservice se při opravách starších magnetofonů nesoustředíme pouze na odstranění aktuální závady. Mechaniku kontrolujeme jako celek, protože právě u zařízení starých třicet a více let bývá jedna viditelná závada často pouze částí celého problému.
