Technics New Class A: výkon a čistota bez kompromisů

Na přelomu 70. a 80. let začali výrobci zesilovačů intenzivně řešit zásadní problém – jak skloubit vysoký výkon s co nejnižším zkreslením. S rostoucími nároky na dynamiku nahrávek i kvalitu reprodukce se ukázalo, že tehdy běžné konstrukce tříd A a B narážejí na své limity.

Společnost Technics přišla na začátku 80. let s vlastním řešením, které označila jako New Class A. Tento koncept se začal objevovat především u vyšších modelů zesilovačů řady SU-V a postupně se stal jedním z typických technických znaků značky v této éře.

Cílem nebylo vytvořit další marketingové označení, ale reálně odstranit slabiny tehdy používaných zapojení bez dramatického zvýšení složitosti nebo ceny.

Ideální zesilovač by měl nabídnout dvě základní vlastnosti – výkon a čistotu. Výkon je důležitý pro dynamiku, razanci a schopnost zvládnout špičky signálu, například úder kopáku nebo náraz činelů. Čistota naopak rozhoduje o věrnosti reprodukce jemných detailů, jako jsou smyčcové nástroje, klavír nebo dechové nástroje s komplexní harmonickou strukturou.

Dlouhou dobu bylo velmi obtížné tyto dvě vlastnosti skloubit. Konstrukčně se totiž jedná o protichůdné požadavky. Zesilovače s vysokým výkonem často trpěly zkreslením, zatímco zesilovače s velmi čistým projevem byly neefektivní, drahé a energeticky náročné.

Technics přišel s řešením v podobě systému New Class A, který tyto rozpory eliminuje jiným přístupem k řízení výkonových tranzistorů.

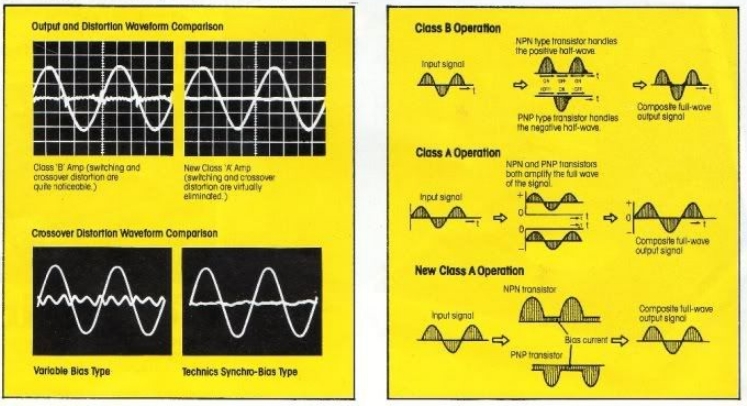

Klasické třídy zesilovačů

Třída B je nejběžnější konstrukce výkonových zesilovačů. Používá dvojici tranzistorů – jeden pro kladnou a druhý pro zápornou část signálu. Tyto tranzistory se střídavě zapínají a vypínají a tím "tlačí" a "táhnou" reproduktor.

Výhodou je vysoká účinnost a nízké ztráty ve formě tepla. Nevýhodou je přechodové zkreslení a spínací zkreslení, které vzniká právě v okamžiku přepínání mezi tranzistory.

Třída A pracuje odlišně. Tranzistory jsou neustále v aktivním stavu a zpracovávají celý průběh signálu bez vypínání. Díky tomu prakticky nevzniká přechodové ani spínací zkreslení. Nevýhodou je velmi nízká účinnost a vysoké zahřívání.

Technics New Class A

Systém New Class A kombinuje výhody obou přístupů. Výkonové tranzistory zůstávají vodivé po celou dobu, podobně jako ve třídě A, takže nedochází ke spínacímu zkreslení.

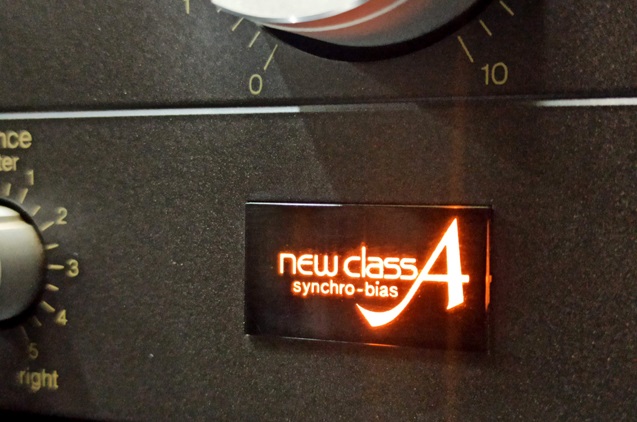

Klíčem je způsob řízení klidového proudu, označovaný jako synchro-bias. Při změně polarity signálu dochází pomocí velmi rychlé diody k mírnému zvýšení předpětí tranzistorů. Díky tomu zůstávají tranzistory v aktivním stavu i při průchodu signálu nulou.

Audio signál a řízení biasu jsou vedeny odděleně, čímž se eliminuje vznik intermodulačního zkreslení.

Praktické zkušenosti ze servisu

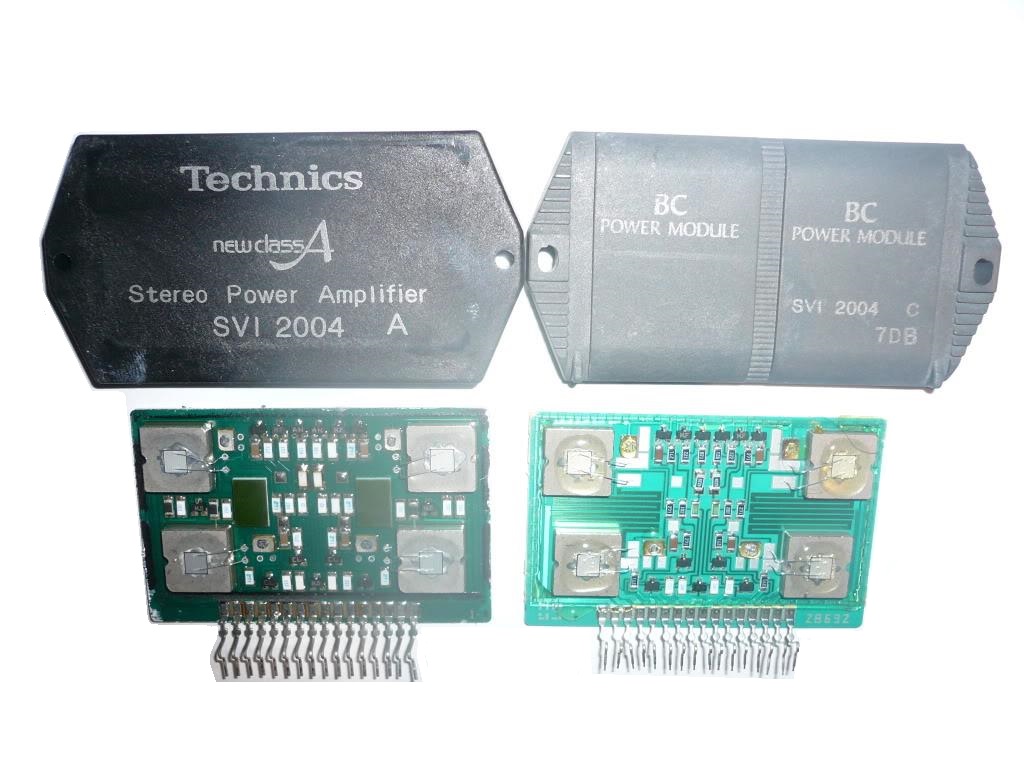

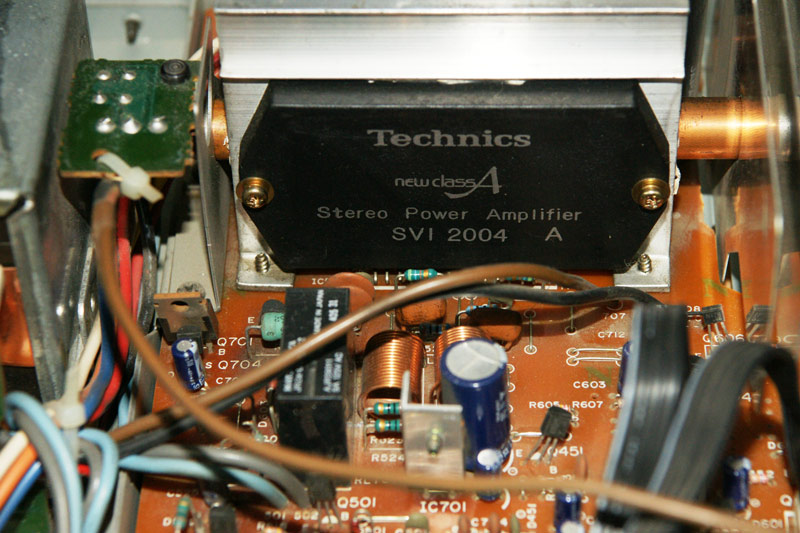

Z pohledu servisu má tato konstrukce i své slabiny. V zesilovačích New Class A jsou použity speciální řídicí obvody a hybridní moduly, které zajišťují funkci synchro-bias.

Tyto obvody po letech poměrně často odcházejí. Projevem bývá nestabilní klidový proud, zkreslení v přechodové oblasti nebo úplná nefunkčnost jednoho kanálu.

Setkat se s tím lze například u modelů:
Technics SU-V6
Technics SU-V7
Technics SU-V8
Technics SU-V9

U těchto zesilovačů je dnes problém zejména dostupnost originálních dílů. Náhrady často neexistují nebo nejsou plnohodnotné, což opravu výrazně komplikuje.

Z tohoto důvodu je při servisu důležité postupovat opatrně, zkontrolovat všechny související části obvodu a nepodceňovat ani zdánlivě drobné odchylky v nastavení.

Rozdíl oproti běžným "non-switching" řešením

New Class A bývá někdy zaměňován s tzv. variable-bias nebo non-switching zesilovači. Ty sice také potlačují spínací zkreslení, ale používají společnou cestu pro audio signál i řízení biasu.

To může vést ke vzniku intermodulačního zkreslení, které Technics řeší oddělením těchto dvou částí.

Zároveň běžné variable-bias konstrukce nedokážou zcela odstranit přechodové zkreslení, což je další rozdíl oproti New Class A.

Shrnutí

Technics New Class A představuje promyšlený kompromis mezi účinností a kvalitou reprodukce. V době svého vzniku šlo o technicky zajímavé a funkční řešení, které posunulo možnosti běžných tranzistorových zesilovačů.

Z dnešního pohledu je však potřeba počítat s tím, že složitější konstrukce a specifické součástky mohou znamenat vyšší náročnost na opravy a servis.
