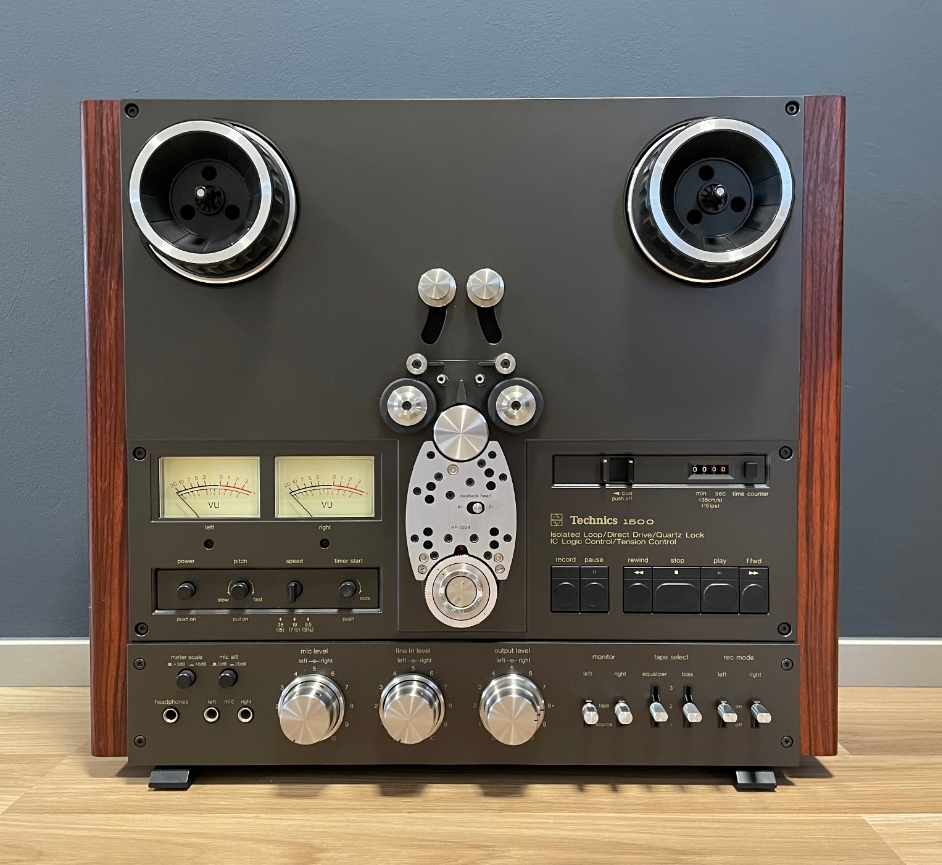

TECHNICS RS-1500 A RS-1506

JAK VZNIKLA JEDNA Z NEJDOKONALEJŠÍCH KONSTRUKCÍ KOTOUČOVÉHO MAGNETOFONU

Když společnost Technics představila modely RS-1500US a RS-1506US, nešlo pouze o uvedení dalšího magnetofonu na trh. Výrobce tehdy otevřeně tvrdil, že přichází s novou generací páskových transportů. Z dnešního pohledu se ukazuje, že nešlo o marketingové tvrzení. Řada RS-1500 skutečně představovala jednu z největších konstrukčních změn v historii domácích kotoučových magnetofonů.

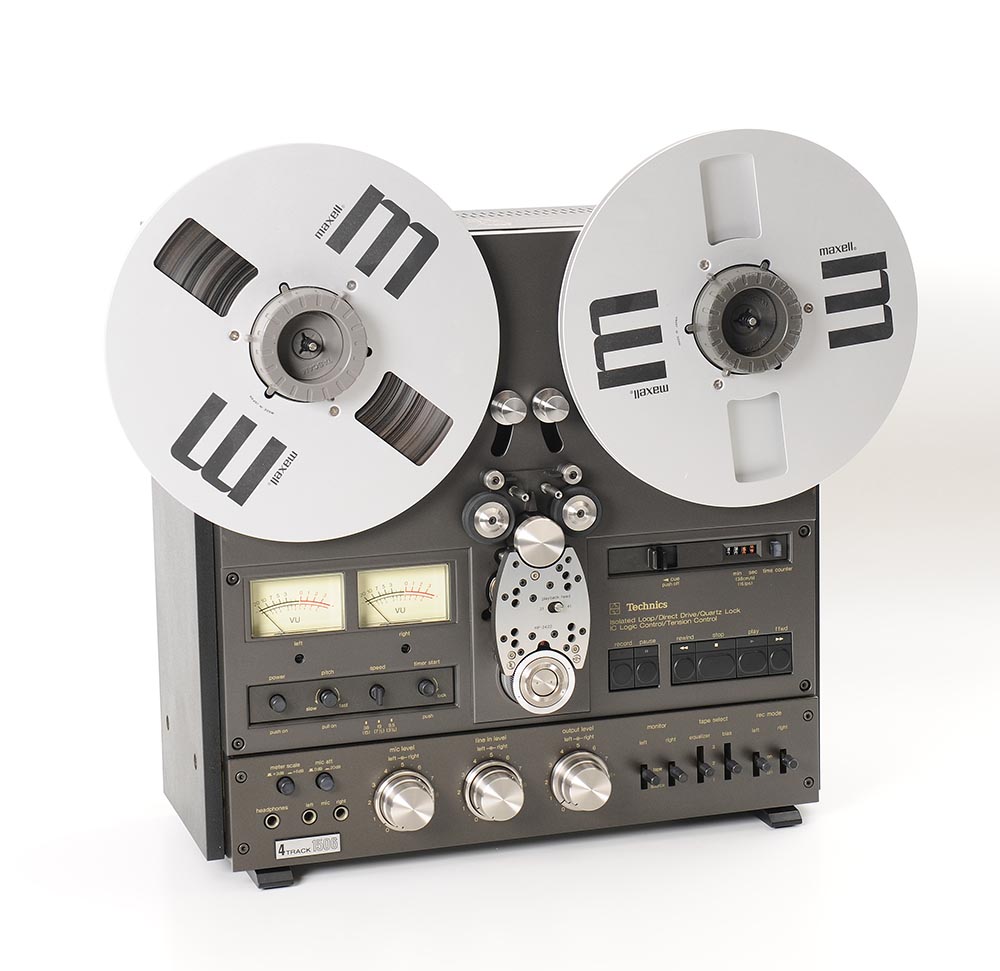

Oba modely využívají stejný transportní systém, stejnou elektroniku i stejnou filozofii konstrukce. Rozdíl spočívá pouze v konfiguraci hlav. Model RS-1500 je určen pro profesionální dvoustopý záznam a současně umožňuje přehrávání čtyřstopých pásků. Model RS-1506 naopak nabízí čtyřstopý záznam a přehrávání a současně umožňuje přehrávání dvoustopých nahrávek.

V době svého vzniku představovaly oba stroje vrchol nabídky Technicsu a byly určeny nejen náročným domácím uživatelům, ale také rozhlasovým studiím, produkčním pracovištím a profesionálním zvukařům.

ISOLATED LOOP – SRDCE CELÉ KONSTRUKCE

Největší technickou novinkou byl systém nazvaný Isolated Loop.

Klasické kotoučové magnetofony využívají jeden přítlačný váleček a jeden capstan. Páska je současně ovlivňována tahy navíjecích motorů a proměnlivým průměrem cívek. V důsledku toho vznikají drobné změny tahu, které mohou ovlivňovat stabilitu pohybu pásku přes hlavy.

Technics tento problém vyřešil zcela jinak.

Použil jediný velký capstan o průměru 34 mm a dvojici přítlačných kladek. Mezi nimi vzniká uzavřená smyčka pásku, ve které jsou umístěny všechny hlavy. Tato část pásku je prakticky oddělena od všech vnějších sil vznikajících na navíjecích cívkách.

Výsledkem je mimořádně stabilní vedení pásku, minimální mechanické vibrace a dokonalý kontakt pásku s hlavami.

Další výhodou je velmi nízký tah pásku v oblasti hlav. Ten činí přibližně 80 gramů, což je zhruba polovina hodnot běžných magnetofonů stejné třídy.

Právě tato konstrukce výrazně omezuje modulační šum, snižuje opotřebení hlav a zlepšuje stabilitu reprodukce vysokých frekvencí.

QUARTZ LOCK DIRECT DRIVE

Technics byl průkopníkem přímých pohonů gramofonů a zkušenosti získané při vývoji modelů SP-10 přenesl také do oblasti magnetofonů.

Capstan RS-1500 není poháněn řemínkem ani mezikolem. Rotor motoru je přímo součástí capstanu. Odpadají tak všechny problémy spojené s opotřebením řemenů, mechanickými vůlemi a nestabilitou převodů.

Otáčky jsou řízeny pomocí quartzového oscilátoru s referenční frekvencí 4,194304 MHz.

Elektronika průběžně porovnává referenční frekvenci se skutečnými otáčkami motoru. Jakmile zjistí sebemenší odchylku, okamžitě zasáhne a rychlost koriguje.

Systém navíc nevyhodnocuje pouze rychlost, ale také fázový posun. Korekce tedy probíhá okamžitě a není nutné čekat na dokončení celé otáčky motoru.

Tato technologie byla ve své době mimořádně pokročilá a dodnes patří mezi nejlepší řešení řízení rychlosti pásku.

TŘI PŘÍMÉ POHONY

Celý transport využívá tři bezkartáčové motory.

První motor pohání capstan.

Druhý motor řídí levou cívku.

Třetí motor řídí pravou cívku.

Všechny motory využívají elektronickou komutaci bez mechanických kontaktů. Odpadají tak problémy s opotřebením uhlíků, jiskřením nebo změnami krouticího momentu.

Elektronika současně sleduje otáčky obou cívek a průběžně upravuje jejich moment tak, aby byl tah pásku konstantní bez ohledu na množství navinutého pásku.

Proto mají modely RS-1500 a RS-1506 mimořádně stabilní chod od začátku až do konce celé cívky.

PARAMETRY, KTERÉ PŘEDBĚHLY DOBU

Při rychlosti 38 cm/s dosahuje RS-1500:

Wow & Flutter pouze 0,018 % WRMS

Odchylky rychlosti ±0,1 %

Kolísání rychlosti pouze 0,05 %

Náběhu na jmenovitou rychlost za 0,7 sekundy

Frekvenčního rozsahu 30 Hz až 30 kHz

Odstupu signál/šum 60 dB

Přeslechu mezi kanály lepšího než 50 dB

Zkreslení pod 0,8 %

I dnes jde o hodnoty, které budí respekt a v době vzniku představovaly absolutní špičku mezi domácími magnetofony.

AUDIO ELEKTRONIKA

Velká pozornost byla věnována také audio části.

Mikrofonní předzesilovač využívá třífázovou stejnosměrně vázanou konstrukci s nízkošumovými tranzistory.

Dynamická rezerva dosahuje 55 dB a při použití mikrofonního útlumu dokonce 75 dB.

Záznamový zesilovač využívá výstupní zapojení SEPP a zachovává linearitu až do úrovně +25 dB nad jmenovitým bodem záznamu.

Prakticky to znamená, že páska se dostane do saturace dříve než samotná elektronika magnetofonu.

MIXÁŽNÍ ZESILOVAČ

Technics použil operační zesilovač s tranzistory FET.

Výsledkem je možnost současného míchání mikrofonního a linkového signálu bez vzájemného ovlivňování úrovní.

To bylo velmi důležité zejména při živých nahrávkách.

NASTAVENÍ BIASU A EKVALIZACE

Konstruktéři si uvědomovali, že každý výrobce pásků používá odlišnou magnetickou vrstvu.

Proto vybavili magnetofon dvěma třípolohovými přepínači.

První nastavuje velikost předmagnetizace.

Druhý upravuje záznamovou ekvalizaci.

Vzniká tak celkem devět kombinací nastavení umožňujících optimalizaci pro většinu profesionálních i domácích pásek dostupných na trhu.

PROFESIONÁLNÍ OVLÁDÁNÍ

Modely RS-1500 a RS-1506 byly navrženy s ohledem na střih a editaci.

Magnetofon obsahuje funkci Cue, která umožňuje poslouchat pásku během převíjení.

K dispozici je editovací kotouč umožňující přesné nalezení místa střihu.

Počítadlo zobrazuje skutečný čas v minutách a sekundách.

Rychlost lze plynule měnit v rozsahu ±6 %.

Přepínání rychlostí je možné i během provozu bez zastavení pásku.

Ovládání transportu využívá plně elektronickou logiku bez mechanických relé.

POHLED PAUDIO SERVICE

Po desítkách let provozu stále patří Technics RS-1500 a RS-1506 mezi nejlépe navržené domácí kotoučové magnetofony.

Při renovacích se nejčastěji setkáváme s výměnou elektrolytických kondenzátorů, opravami napájecích zdrojů, výměnou přítlačných kladek, čištěním přepínačů a kalibrací elektroniky.

Samotná mechanická konstrukce však bývá i po padesáti letech ve výborném stavu.

Právě kombinace systému Isolated Loop, quartzového direct drive a mimořádně kvalitní elektroniky způsobila, že modely RS-1500 a RS-1506 zůstávají dodnes jedněmi z nejvyhledávanějších kotoučových magnetofonů na světě.

Nejde pouze o sběratelskou legendu. Jde o stroje, které i po půl století dokáží nabídnout technické parametry a zvukovou kvalitu, jež jsou obdivuhodné i podle současných měřítek.
