Technics RS-AZ6 – oprava, servis a technika Thin-Film hlav a ATC v praxi

Značka Technics, patřící pod koncern Matsushita (později Panasonic), byla po desetiletí jedním z hlavních technologických tahounů v oblasti audio techniky. Od přelomu 70. a 80. let si vybudovala silnou pozici nejen v oblasti gramofonů, ale i kazetových magnetofonů, kde nabízela široké spektrum modelů od dostupných přístrojů až po technicky velmi pokročilé decky. Typickým znakem značky byl důraz na přesnost, stabilitu a postupné zavádění nových technologií, často inspirovaných profesionálním segmentem.

V průběhu 80. let Technics experimentoval s různými konstrukčními řešeními mechanik, hlav i elektroniky, ale skutečný posun nastal až v 90. letech, kdy se kazetová technologie dostala na svůj vrchol. Právě v této době začínají vznikat modely, které kombinují klasický analogový záznam s prvky převzatými z digitálních systémů. Jedním z těchto směrů byl i vývoj digitální kazety DCC, který přinesl nové výrobní postupy a technologie, mimo jiné i Thin-Film hlavy.

Model RS-AZ6 je typickým představitelem této pozdní éry. Vznikl v době, kdy se výrobci snažili zjednodušit obsluhu a zároveň zachovat co nejvyšší kvalitu záznamu. Kazetový formát už sice začínal ustupovat CD, ale technicky dosahoval svého maxima. RS-AZ6 tak kombinuje moderní prvky, jako jsou Thin-Film hlavy a automatická kalibrace ATC, s relativně tradiční mechanickou konstrukcí.

Právě tato kombinace dává tomuto modelu specifický charakter. Na jedné straně nabízí uživatelský komfort a technologickou pokročilost, na straně druhé si zachovává klasické principy, které jsou po letech provozu plně závislé na mechanickém stavu přístroje. To se naplno projeví zejména při servisu, kdy je potřeba vrátit mechaniku do přesných tolerancí, aby mohly moderní systémy pracovat správně.

Konkrétní kus, který prošel servisem, byl ve funkčním, ale typicky unaveném stavu. Mechanika vykazovala nepravidelný a hlučný chod, přetáčení bylo pomalé a přehrávání doprovázelo kolísání rychlosti. Dvířka se občas neotevřela a funkce PLAY se nepravidelně vypínala. Zvuk byl nevýrazný, bez dynamiky, což je u tohoto modelu vždy signál, že transport není v optimální kondici.

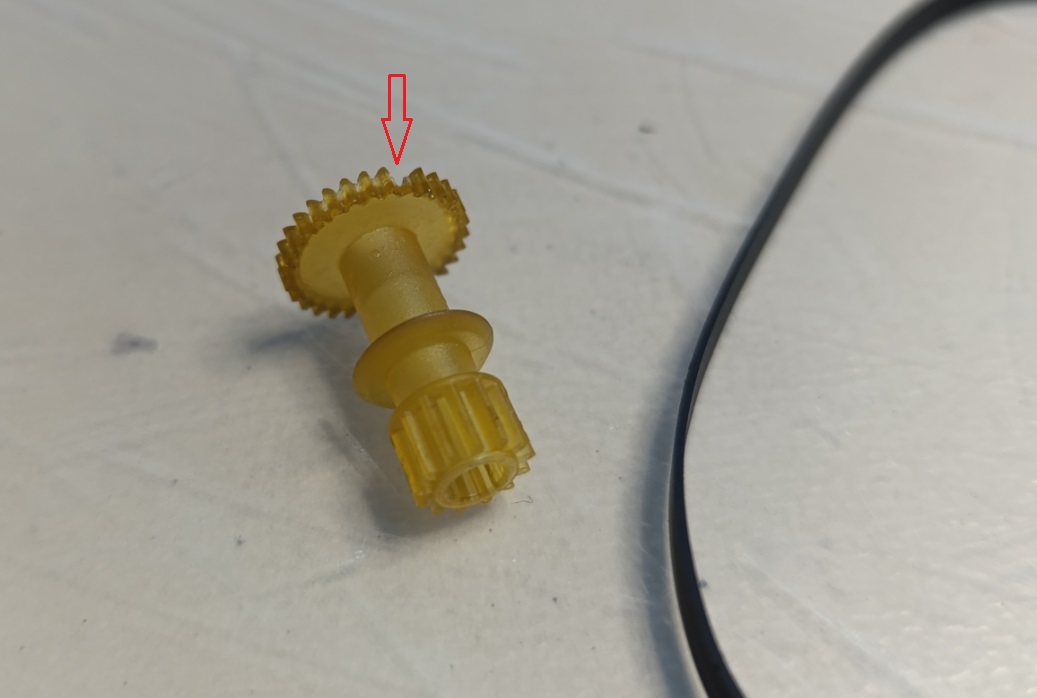

Po demontáži bylo patrné klasické stáří komponent. Řemínek byl vytahaný, což mělo přímý vliv na stabilitu chodu. Ozubená mezikola vykazovala opotřebení a místy i poškození zubů, což způsobovalo nepravidelný chod mechaniky a hlučnost. Přítlačná kladka byla ztvrdlá a místy lesklá, což negativně ovlivňovalo kontakt s capstanem a tím i výsledný wow & flutter.

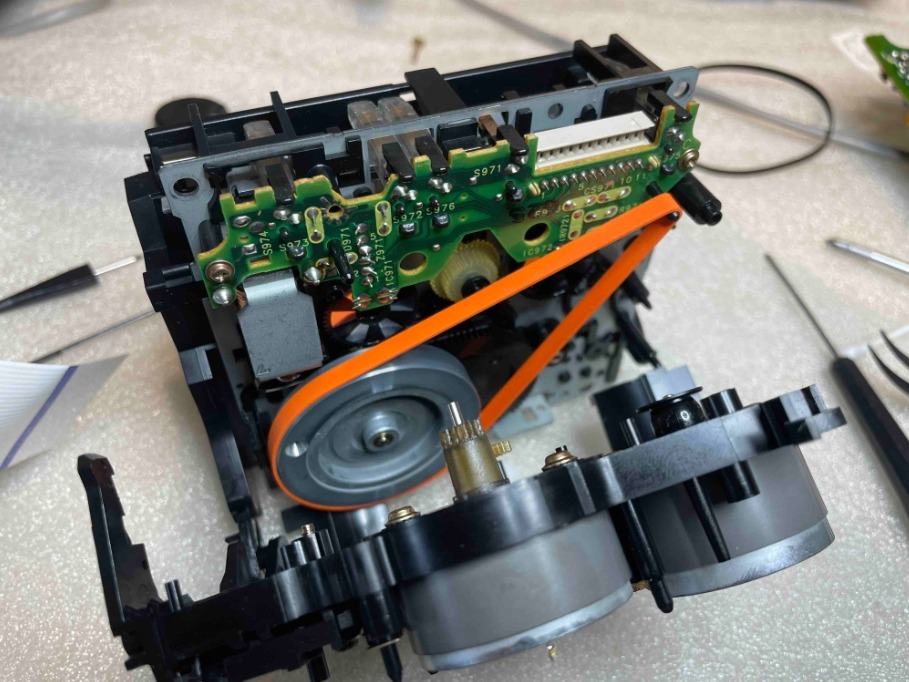

Servis začal kompletní demontáží transportu. Následovala výměna řemínku za nový. V současné době je k dispozici i moderní provedení, které je širší, silnější a obsahuje příměs siliky, což výrazně prodlužuje jeho životnost a zároveň omezuje prokluz. Zajímavostí je jeho svítivě oranžové provedení, které se od původních typů na první pohled liší.

Ozubená kola Loading Gear a Reel Motor byla vyměněna, ostatní byla důkladně vyčištěna a ošetřena speciální pastou určenou pro plastové převody, aby byl zajištěn plynulý a tichý chod mechaniky. Přítlačná kladka byla nahrazena novou, což je u těchto modelů zásadní krok pro obnovení správného vedení pásku a stability otáček.

Velká pozornost byla věnována důkladnému čištění celého transportu. Byly vyčištěny všechny části dráhy pásku, capstan, vodicí prvky i samotné hlavy. Současně proběhla kontrola a ošetření přepínačů a kontaktů, které u těchto přístrojů často způsobují výpadky jednotlivých funkcí. Důležité je také ověřit tahy.

Po mechanické části následovala kontrola základních parametrů. Byla ověřena rychlost posuvu pásku, stabilita chodu a základní kontrola záznamové cesty. U modelu RS-AZ6 hraje důležitou roli systém ATC, který sice provádí automatickou kalibraci, ale pouze za předpokladu, že mechanika pracuje přesně a bez odchylek.

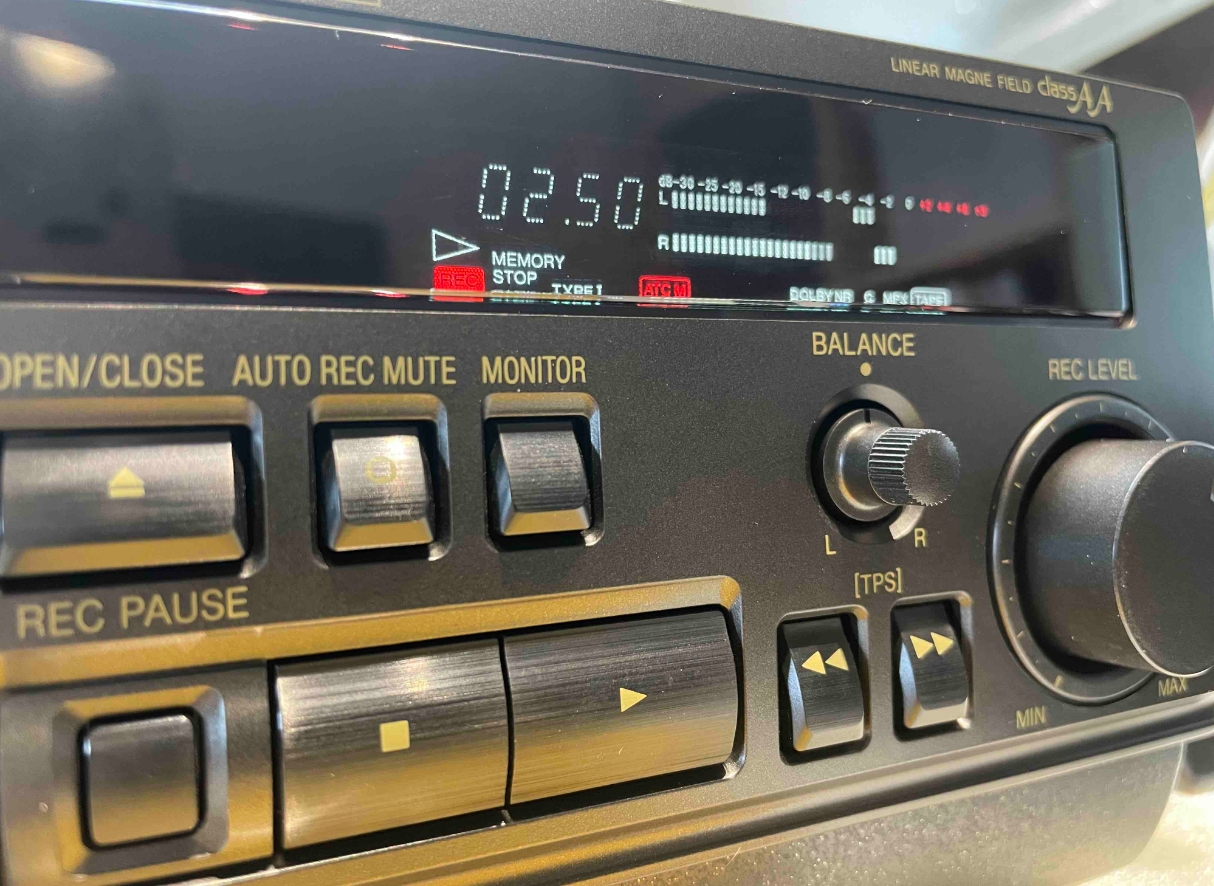

Za zmínku stojí i samotný displej, který u těchto modelů často působí unaveným dojmem. Ve většině případů se však nejedná o jeho opotřebení, ale o silnou vrstvu prachu usazenou na vnitřní straně krycího plexi a zobrazovací jednotky. Po důkladném vyčištění se jeho vzhled výrazně změní a i po letech provozu dokáže svítit velmi dobře, s dobrou čitelností a kontrastem.

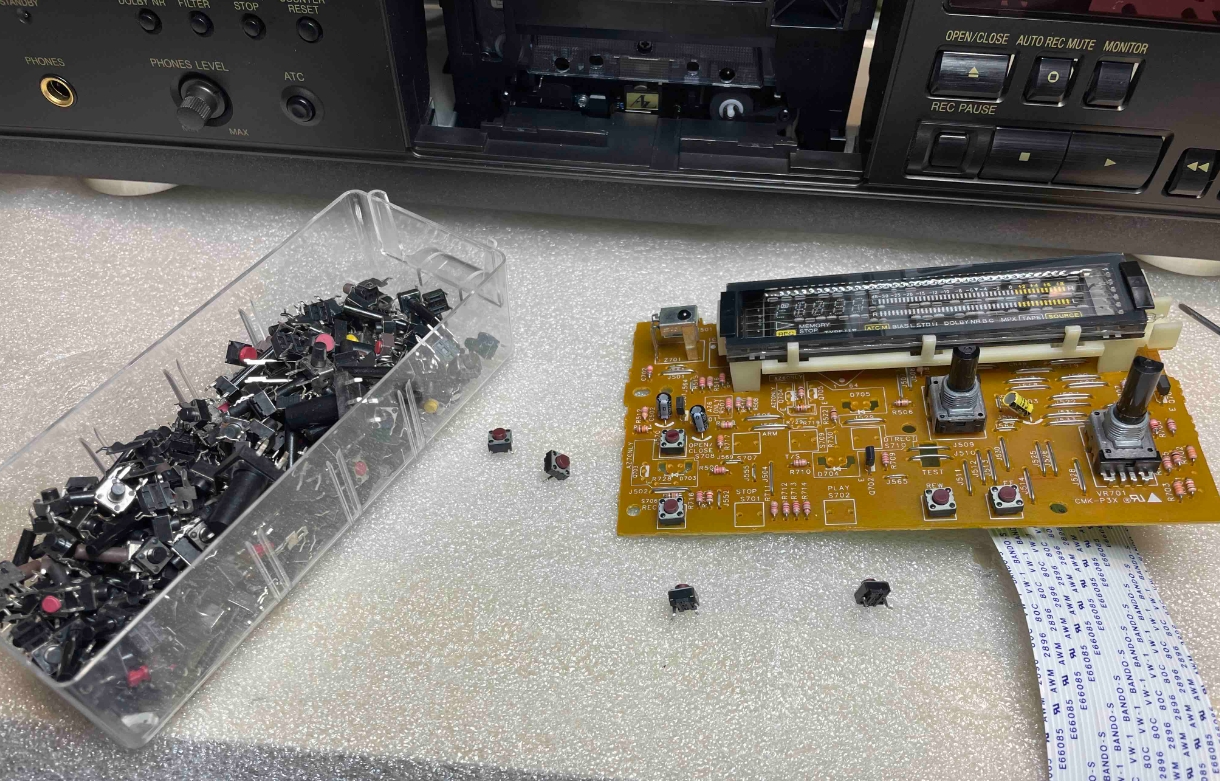

Při testování jednotlivých funkcí byly zjištěny nepravidelné výpadky tlačítek STOP, PLAY a MONITOR, proto byly vyměněny mikrospínače na čelní desce.

Jedním z hlavních technických prvků tohoto modelu je kombinace Thin-Film hlav a systému automatické kalibrace ATC. Na papíře jde o moderní řešení, které mělo zjednodušit obsluhu a zároveň zachovat vysokou kvalitu záznamu. V praxi je ale důležité pochopit, jak tyto systémy fungují a kde mají své limity.

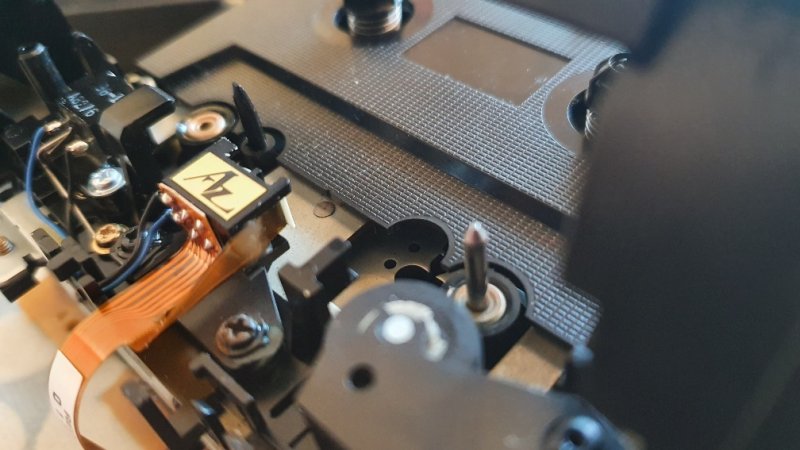

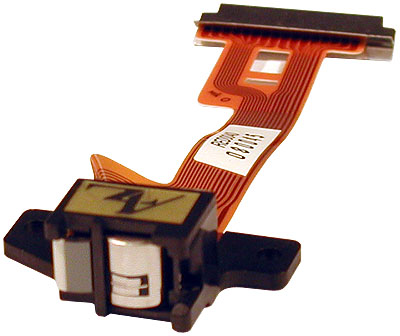

Thin-Film hlavy vycházejí z technologie vyvinuté pro digitální kazetový systém DCC. Na rozdíl od klasických ferritových nebo sendustových hlav jsou vyráběny vrstvením tenkých kovových filmů na nosný substrát. Tato konstrukce umožňuje velmi přesné geometrické provedení mezery hlavy a tím i lepší přenos vysokých frekvencí. Výsledkem je čistý, detailní projev s dobrou čitelností jemných informací ve výškách.

Zároveň má tato technologie i své specifické nároky. Kontakt pásku s hlavou musí být naprosto stabilní a přesný. Jakákoliv odchylka v přítlaku, opotřebení kladky nebo nečistoty na dráze pásku se projeví rychleji než u klasických hlav. Thin-Film hlavy jsou také citlivější na zanesení, což v praxi znamená nutnost pravidelného čištění.

DCC využívalo magnetorezistivní (MR) hlavy, které byly pevně uchyceny v mechanice. Výhodou tohoto řešení byla vysoká odolnost vůči vibracím a zároveň jednodušší konstrukce. V praxi bylo možné použít upravené mechaniky klasických autoreverzních magnetofonů, kde byla analogová hlava nahrazena právě MR hlavou.

Nevýhodou prvních generací MR hlav byla jejich neschopnost záznamu, a proto musela být použita samostatná záznamová hlava. Toto řešení se uplatňuje i u modelů RS-AZ6 a RS-AZ7, kde je oddělena reprodukční a záznamová část.

Magnetorezistivní hlavy neobsahují feromagnetické jádro v klasickém smyslu, a proto netrpí vznikem zbytkového magnetismu. Nevyžadují tedy demagnetizaci, a naopak její použití může vést k jejich poškození. I proto výrobce výslovně upozorňuje, že demagnetizace hlav není dovolena.

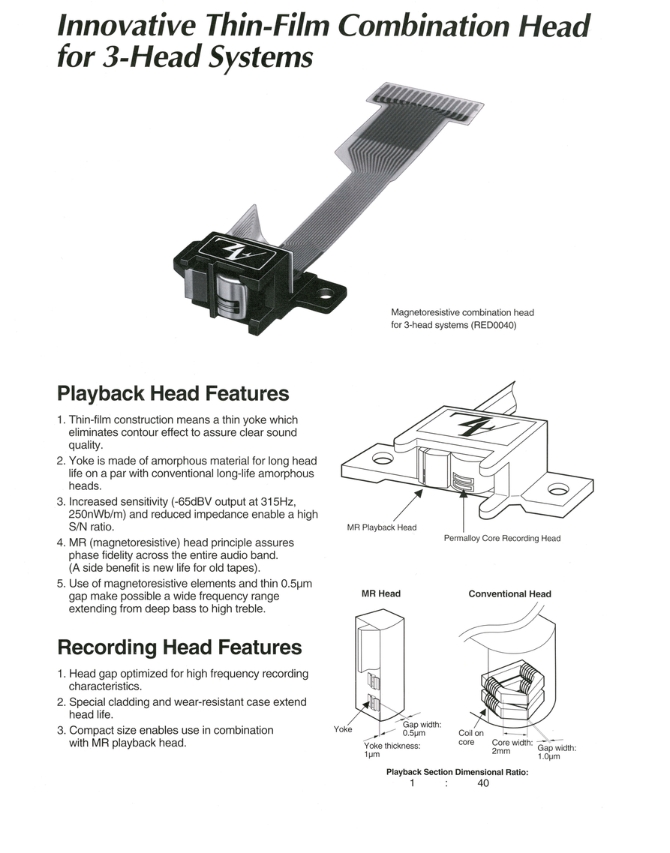

Pozdější vývoj přinesl tzv. Thin-Film konstrukci, která kombinuje magnetorezistivní reprodukční část s indukční záznamovou hlavou v jednom celku. Záznamová část je umístěna za MR reprodukční hlavou, což zjednodušuje konstrukci a zvyšuje její stabilitu.

Z hlediska analogového přehrávání mají tyto hlavy specifické vlastnosti. Díky nízké impedanci a indukčnosti vykazují nižší vlastní šum, zejména v oblasti nízkých a středních frekvencí. Konstrukce zároveň omezuje potřebu výrazné ekvalizace a eliminuje typický "head bump", tedy zdvih v oblasti basů, který je běžný u klasických hlav.

Thin-Film hlavy pracují s úrovní magnetického toku, nikoli pouze se změnami jeho hustoty, což se projevuje velmi dobrou reprodukcí nízkých frekvencí bez zkreslení a s minimálním zabarvením. Basová složka je tak přesná, bez nežádoucího zdůraznění.

Velmi dobrých výsledků dosahují zejména s pásky typu II a IV, kde dokážou využít jejich potenciál v širokém frekvenčním rozsahu. U metalových kazet dosahuje frekvenční rozsah hodnot, které se blíží digitálním standardům, a při použití Dolby C je rozdíl v dynamickém rozsahu v praxi minimální.

Specifickým rysem je i nižší výstupní úroveň ve srovnání s klasickými hlavami, což však přispívá k lepší shodě mezi vstupním signálem a záznamem. Díky tomu je monitoring "off-tape" velmi přesný a rozdíl mezi originálem a záznamem minimální.

Dalším důležitým prvkem je systém ATC, tedy Auto Tape Calibration. Ten má za úkol automaticky přizpůsobit parametry záznamu konkrétní kazetě. Při aktivaci provede přístroj testovací sekvenci, během které vyhodnotí vlastnosti pásku a nastaví optimální úroveň záznamu, bias a ekvalizaci.

Výhodou ATC je jednoduchost. Uživatel nemusí nic nastavovat a i běžná kazeta může být nahrána na velmi slušné úrovni. Systém je rychlý a praktický, což odpovídalo době, kdy výrobci směřovali k maximálnímu komfortu obsluhy.

Z technického pohledu má ale ATC své limity. Na rozdíl od manuální kalibrace u vyšších modelů není možné jemné doladění podle konkrétního materiálu nebo preferencí posluchače. Systém pracuje v určitých tolerancích a vždy hledá kompromisní nastavení. Pokud mechanika není v perfektním stavu, například kvůli kolísání rychlosti nebo nepřesnému vedení pásku, výsledná kalibrace nebude přesná.

V kombinaci s Thin-Film hlavami to znamená, že RS-AZ6 dokáže podat velmi dobrý výkon, ale pouze za předpokladu, že mechanická část pracuje bezchybně. Jakmile dojde k odchylkám, projeví se to nejen na stabilitě přehrávání, ale i na kvalitě samotného záznamu.

Po dokončení servisu se přístroj výrazně změnil. Chod mechaniky je tichý a plynulý, přetáčení pracuje s odpovídajícím tahem a jistotou a přehrávání je stabilní bez slyšitelného kolísání. Zvukově se RS-AZ6 posunul do své skutečné kategorie. Projev je čistý, vyvážený a čitelný, s velmi dobrou kontrolou výšek, což je dáno právě použitím Thin-Film hlav.

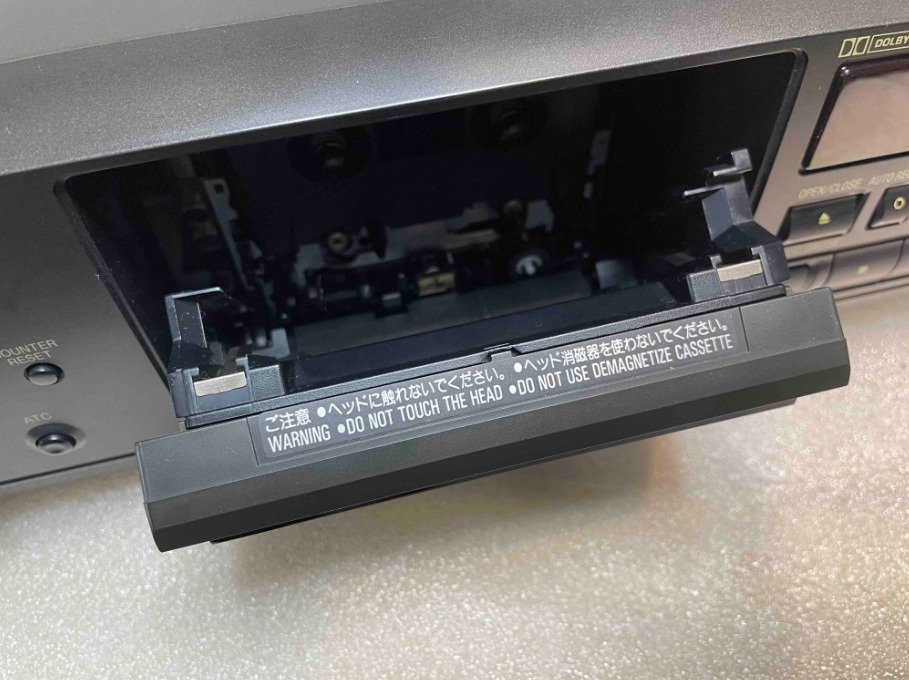

Zajímavým a poměrně neobvyklým detailem u tohoto modelu je upozornění přímo na dvířkách kazetového prostoru, že hlavy se nemají demagnetizovat. Na první pohled to může působit nelogicky, protože demagnetizace je u klasických magnetofonů běžnou součástí údržby. V případě Thin-Film hlav je ale situace odlišná.

Thin-Film hlavy mají jinou konstrukci než tradiční ferritové nebo sendustové typy. Jsou tvořeny tenkými vrstvami materiálů s přesně definovanými magnetickými vlastnostmi a jsou optimalizovány pro stabilní provoz bez nutnosti demagnetizace. Použití klasického demagnetizéru může způsobit nežádoucí zásah do těchto vlastností a vést ke zhoršení přenosu signálu.

Dalším faktorem je samotná jemnost konstrukce. RS-AZ6 pracuje s velmi přesnou geometrií a malou mezerou hlavy, a proto může neodborný zásah znamenat nejen magnetické, ale i mechanické narušení.

V praxi se potvrzuje, že při správném provozu a pravidelném čištění Thin-Film hlavy netrpí magnetizací tak, jak je tomu u starších typů. Naopak neodborná demagnetizace může způsobit více škody než užitku.

Z pohledu servisu lze RS-AZ6 hodnotit jako přístroj, který je stále dobře opravitelný, ale vyžaduje pečlivý a systematický přístup. Není to jednoduchý zásah, ale při správně provedené opravě se odmění velmi solidním výkonem.

Technics RS-AZ6 tak ukazuje typický přístup konce kazetové éry. Snahu o maximální komfort a technologickou pokročilost, která je však plně závislá na kvalitním technickém stavu přístroje.

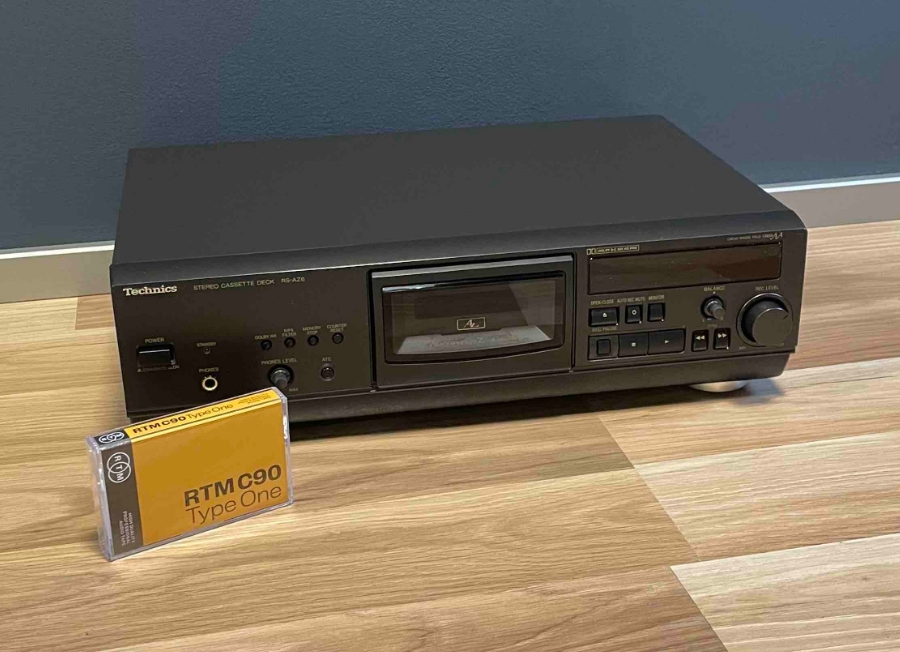

Po dokončení servisu byl magnetofon otestován na kazetě RTM C90 Type ONE. Výsledky byly velmi přesvědčivé, a to i přesto, že se jedná o základní typ pásku. Přístroj podával vyvážený, čistý a stabilní výkon s velmi dobrou čitelností detailů v celém frekvenčním rozsahu. V praxi byl rozdíl mezi vstupním signálem a záznamem na pásku natolik malý, že bylo místy obtížné rozeznat, co je originál a co již reprodukce z kazety.

Cena opravy v tomto případě byla 2150.-Kč
