Technics SL-PS900 – poctivá japonská konstrukce a mechanika, která předběhla svou dobu

Technics SL-PS900 z roku 1991 patří mezi pozoruhodné CD přehrávače z období, kdy japonští výrobci věnovali mimořádnou pozornost mechanické konstrukci, elektronice i kvalitě reprodukce. Elektromagnetický lineární pohon optické hlavy, jednobitová technologie MASH, oddělené napájecí transformátory a propracovaný systém tichého podavače jsou důkazem technické vyspělosti tohoto modelu. Jeden z těchto přehrávačů se nedávno dostal do našeho servisu PAUDIOservice, kde jsme provedli důkladné čištění mechaniky a výměnu hnacího řemínku podavače CD.

Technics SL-PS900 – zlatá éra japonských CD přehrávačů

Začátek devadesátých let představoval mimořádně zajímavé období ve vývoji digitální audiotechniky. Kompaktní disk se definitivně prosadil jako hlavní hudební nosič a přední japonští výrobci se předháněli v technických inovacích.

Technics, značka koncernu Matsushita, patřil mezi výrobce, kteří disponovali vlastním vývojem digitálních obvodů, převodníků i mechanických systémů.

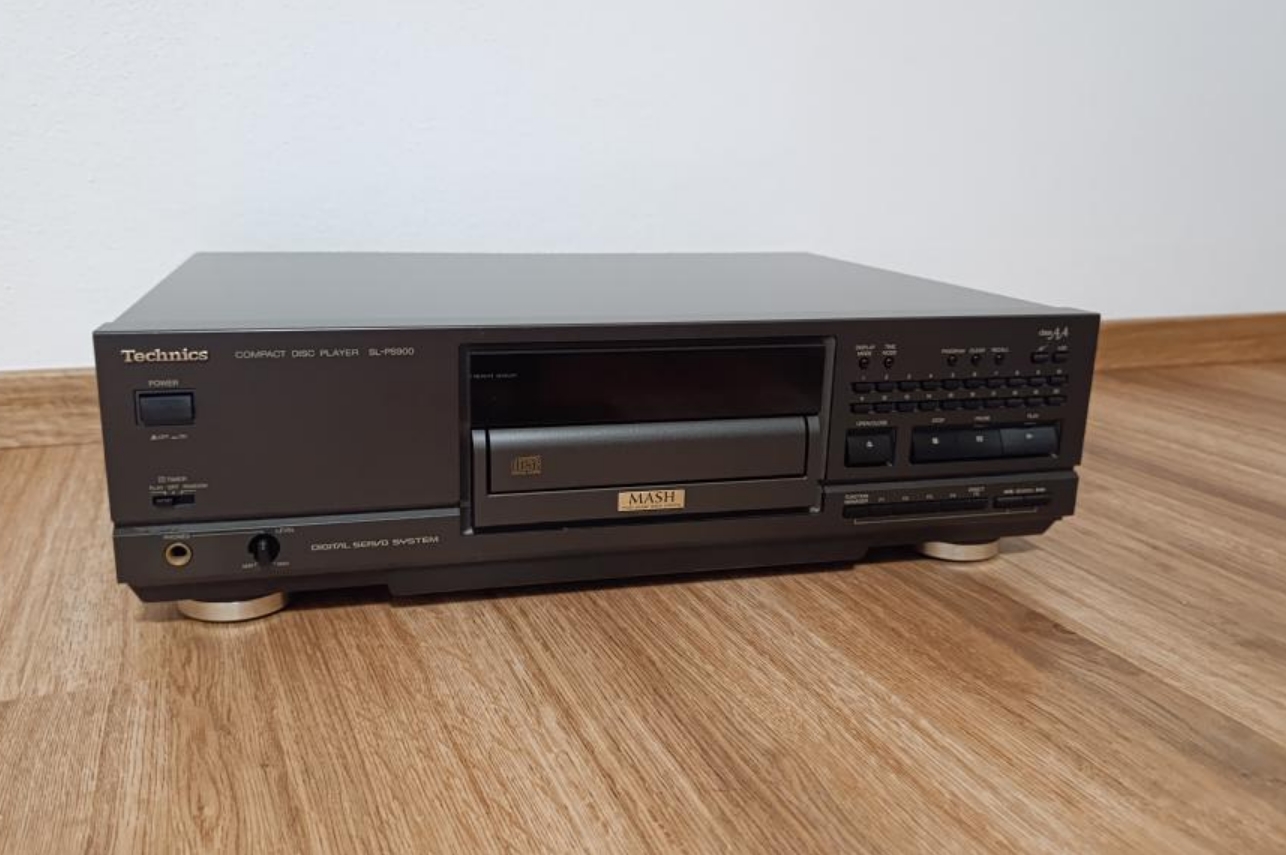

Model SL-PS900, uvedený v roce 1991, představoval technicky vyspělý CD přehrávač s řadou konstrukčních řešení, která nebyla samozřejmostí ani u podstatně dražších přístrojů.

Jeho hmotnost 6,2 kilogramu, centrálně umístěná mechanika, oddělené napájení analogové a digitální části a důkladně řešené šasi svědčí o tom, že výrobce věnoval značnou pozornost nejen zvukovým parametrům, ale také celkové mechanické stabilitě.

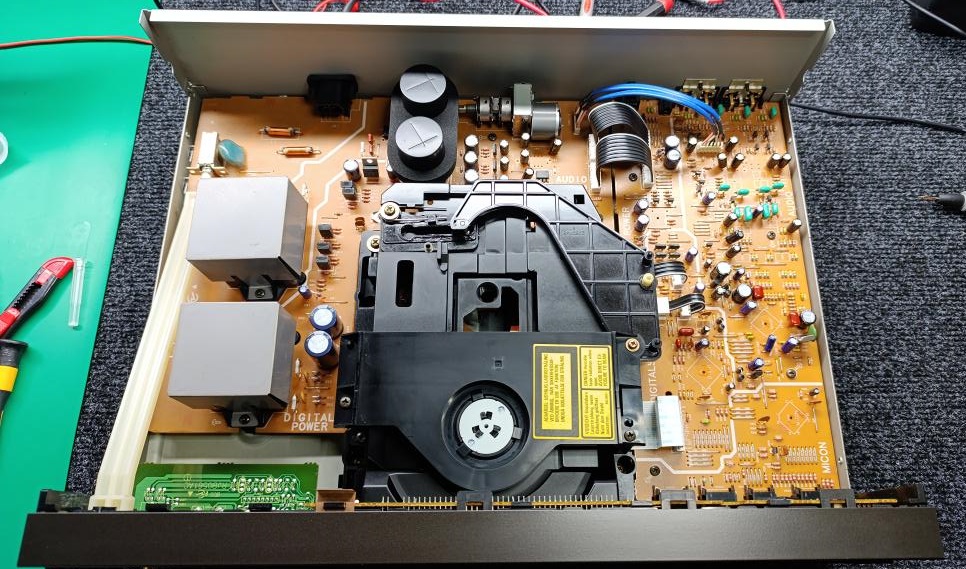

Při pohledu do přístroje je patrná promyšlenost celé konstrukce. Jednotlivé funkční celky jsou přehledně uspořádané a mechanika působí velmi solidním dojmem.

Elektromagnetický lineární pohon optické hlavy – technická specialita

Jednou z nejzajímavějších konstrukčních vlastností Technics SL-PS900 je elektromagnetický lineární pohon vozíku optické snímací hlavy.

Zatímco mnoho běžných CD přehrávačů používá k posuvu laserové hlavy malý elektromotor s ozubeným nebo šnekovým převodem, zde je pohyb celého snímacího vozíku zajišťován elektromagnetickým systémem.

Působením magnetického pole vzniká síla, která posouvá vozík optické hlavy po jeho vodicí dráze. Odpadá tak klasický mechanický převod mezi motorem a snímacím systémem.

Výhodou tohoto řešení je především plynulý pohyb, rychlá reakce na řídicí signály a omezení mechanických vůlí, které mohou vznikat opotřebením ozubených převodů.

Při samotném přehrávání musí optická hlava přesně sledovat spirálovou datovou stopu na disku. Jemné korekce zaostření a sledování stopy zajišťují elektromagnetické aktuátory optického snímače, zatímco lineární pohon obstarává větší posuny celého vozíku.

Oba systémy spolupracují s elektronickou servoregulací, která průběžně vyhodnocuje polohu snímače a zajišťuje správné načítání digitálních dat.

Z pohledu servisu jde o velmi zajímavé řešení. Absence klasického ozubeného převodu eliminuje jednu z častých příčin mechanického opotřebení starších CD přehrávačů.

Samotný elektromagnetický pohon ovšem neznamená, že mechanismus nevyžaduje údržbu. Důležitá zůstává čistota vodicích ploch, volnost pohybu vozíku a správná funkce řídicí elektroniky.

Právě tento systém patří mezi konstrukční detaily, které na Technics SL-PS900 oceňujeme nejvíce.

Mechanika SOAD70A a systém Silent Loading

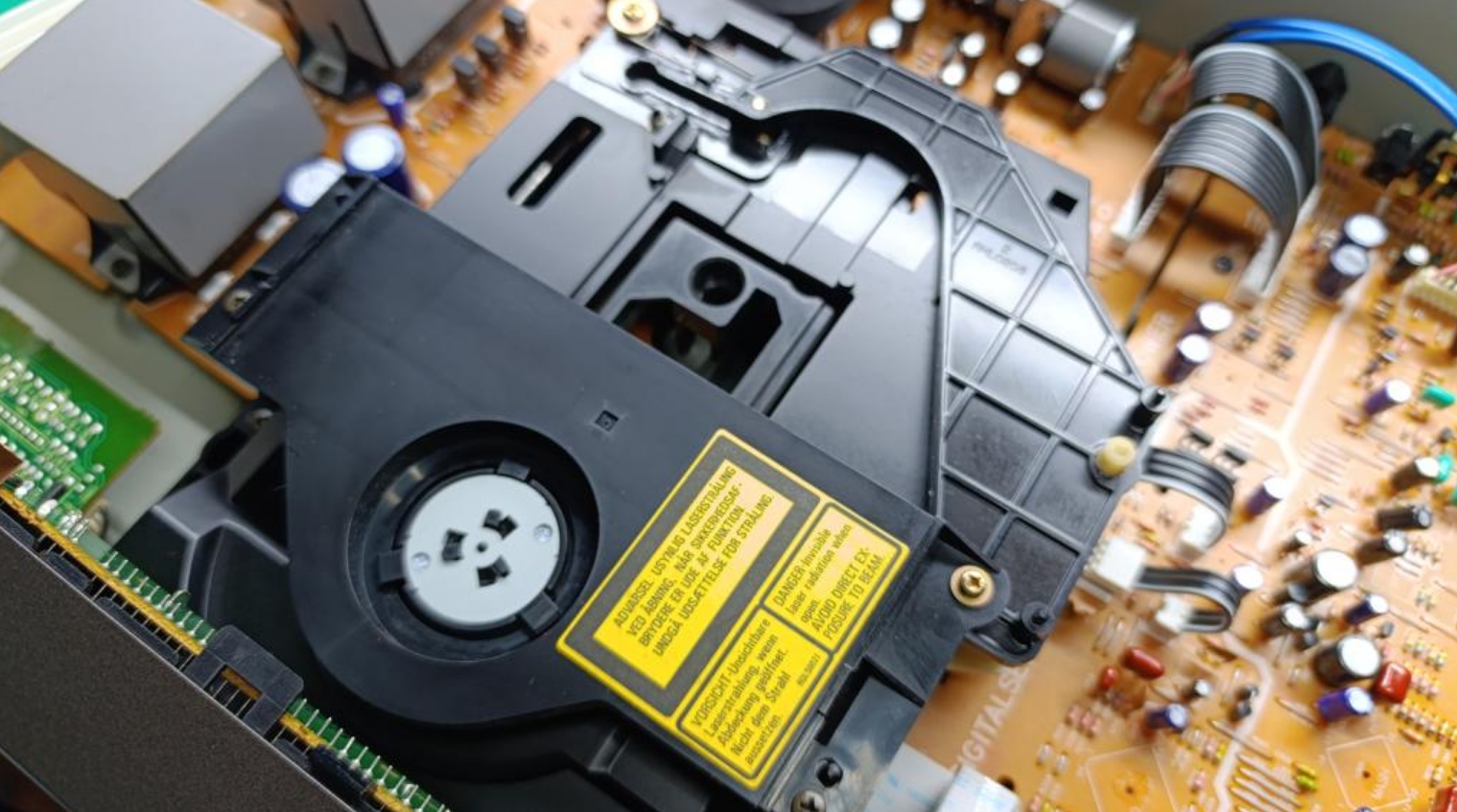

Další zajímavostí je samotná CD mechanika SOAD70A a její podávací mechanismus.

Technics používal označení Silent Loading Mechanism pro systém navržený s důrazem na mimořádně tichý a plynulý pohyb zásuvky CD.

Podavač využívá pohon s výkyvným ramenem, který přenáší pohyb na mechanismus zásuvky. Toto konstrukční řešení umožňuje kultivovaný chod bez zbytečných rázů a hlučnosti.

Při rozebrání nás zaujalo především kvalitní provedení jednotlivých mechanických částí, jejich přesné uspořádání a celková konstrukční promyšlenost.

Mechanika je navíc umístěna centrálně a konstrukce přístroje obsahuje opatření k omezení nežádoucích rezonancí.

Stabilní mechanický základ je důležitý nejen pro tichý provoz, ale také pro spolehlivou činnost optického snímacího systému.

Servis v PAUDIOservice – čištění a výměna řemínku podavače

Konkrétní Technics SL-PS900 se do našeho servisu dostal kvůli potřebné údržbě podávacího mechanismu.

Po zpřístupnění mechaniky jsme provedli důkladné vyčištění pohyblivých částí, převodů a vodicích ploch. Pozornost jsme věnovali zejména místům, kde se během dlouholetého provozu usazují nečistoty a kde původní maziva mohou postupně měnit své vlastnosti.

Součástí opravy byla výměna pryžového hnacího řemínku podavače CD.

Přestože jde o poměrně nenápadnou součástku, její správná funkce je pro spolehlivý chod mechanismu zásadní.

Pryž postupem času ztrácí pružnost, mění své mechanické vlastnosti a může začít prokluzovat na řemenicích. Výsledkem bývá pomalé nebo nepravidelné vysouvání zásuvky, případně její úplná nefunkčnost.

Při výměně řemínku je důležité důkladně očistit styčné plochy řemenic a odstranit veškeré zbytky staré pryže či mastnoty.

Nový řemínek musí mít odpovídající rozměr a pružnost, aby dokázal spolehlivě přenášet pohyb bez nadměrného zatěžování motoru.

Po dokončení servisních prací jsme mechanismus opět sestavili a provedli kontrolu jeho správné funkce.

Velmi příjemným zjištěním byl celkový stav konstrukce. I po přibližně 35 letech působí mechanika mimořádně kvalitně a její základní provedení dokládá vysokou úroveň tehdejší japonské výroby.

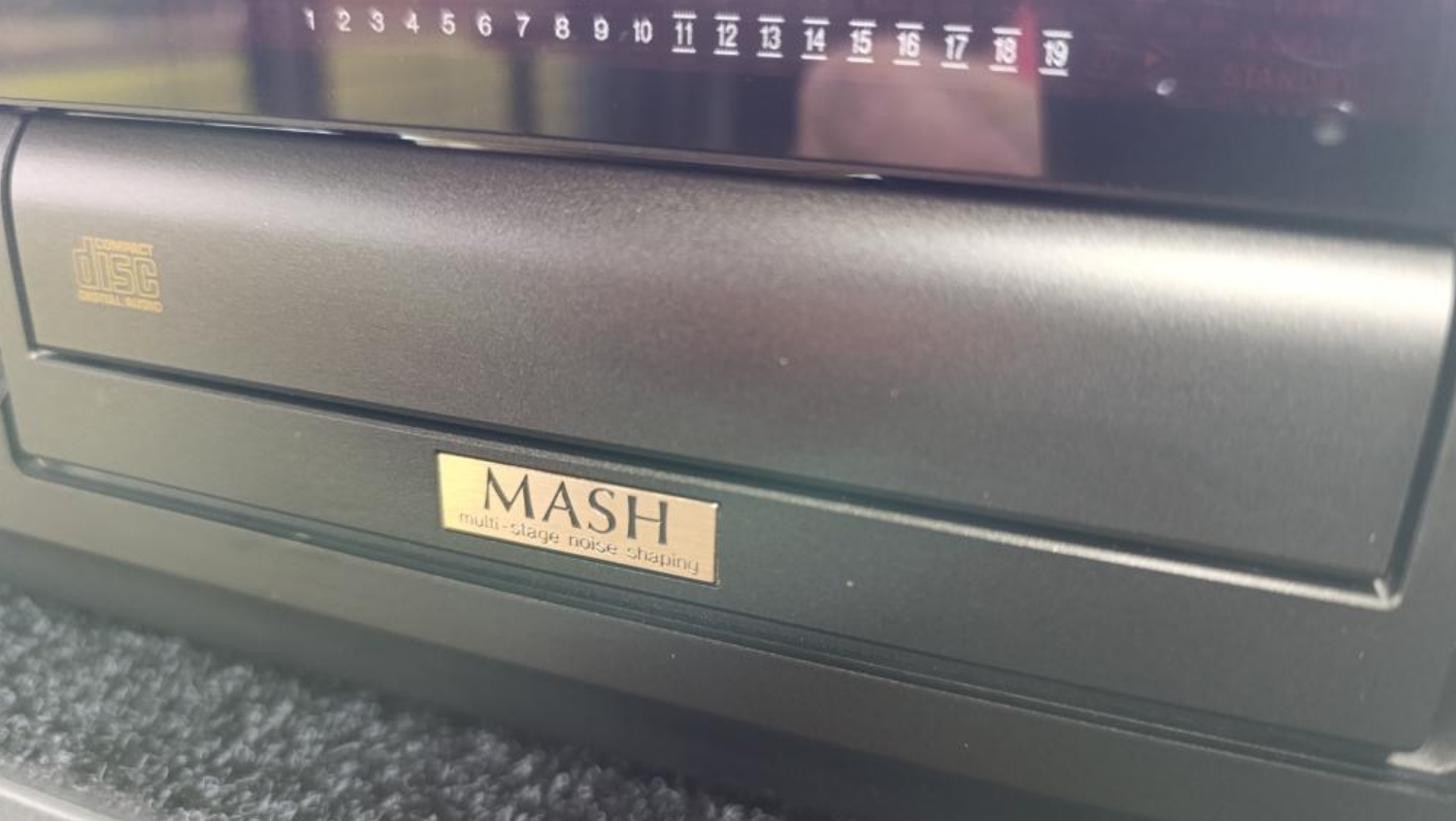

Technologie MASH – jednobitový převod s důrazem na detail

Technics SL-PS900 využívá digitálně-analogový převodník MN6476 s technologií MASH, tedy Multi-stAge noiSe SHaping.

Výrobce systém označoval jako MASH 1-bit 8-DAC.

Jednobitové převodníky představovaly na začátku devadesátých let jednu z významných cest vývoje digitálního audia.

Na rozdíl od klasických vícebitových převodníků pracuje jednobitový systém pouze se dvěma základními výstupními úrovněmi. Tím omezuje některé zdroje nelinearity, které mohou vznikat nepřesností jednotlivých převodních stupňů.

Technologie MASH využívá převzorkování a pokročilé tvarování kvantizačního šumu. Nežádoucí šum je přesouván převážně mimo slyšitelné pásmo, kde jej lze následně potlačit filtrací.

Technics současně využíval pulzně šířkovou modulaci PWM, která tvoří důležitou součást tohoto převodního řešení.

Cílem celé koncepce bylo dosažení vysoké linearity, nízkého zkreslení a přesné reprodukce i velmi slabých hudebních signálů.

Katalogové parametry SL-PS900 uvádějí dynamický rozsah 99 dB, odstup signálu od šumu 118 dB a celkové harmonické zkreslení 0,0022 %.

Tyto hodnoty byly na svou dobu velmi dobré a dokládají vysokou technickou úroveň přístroje.

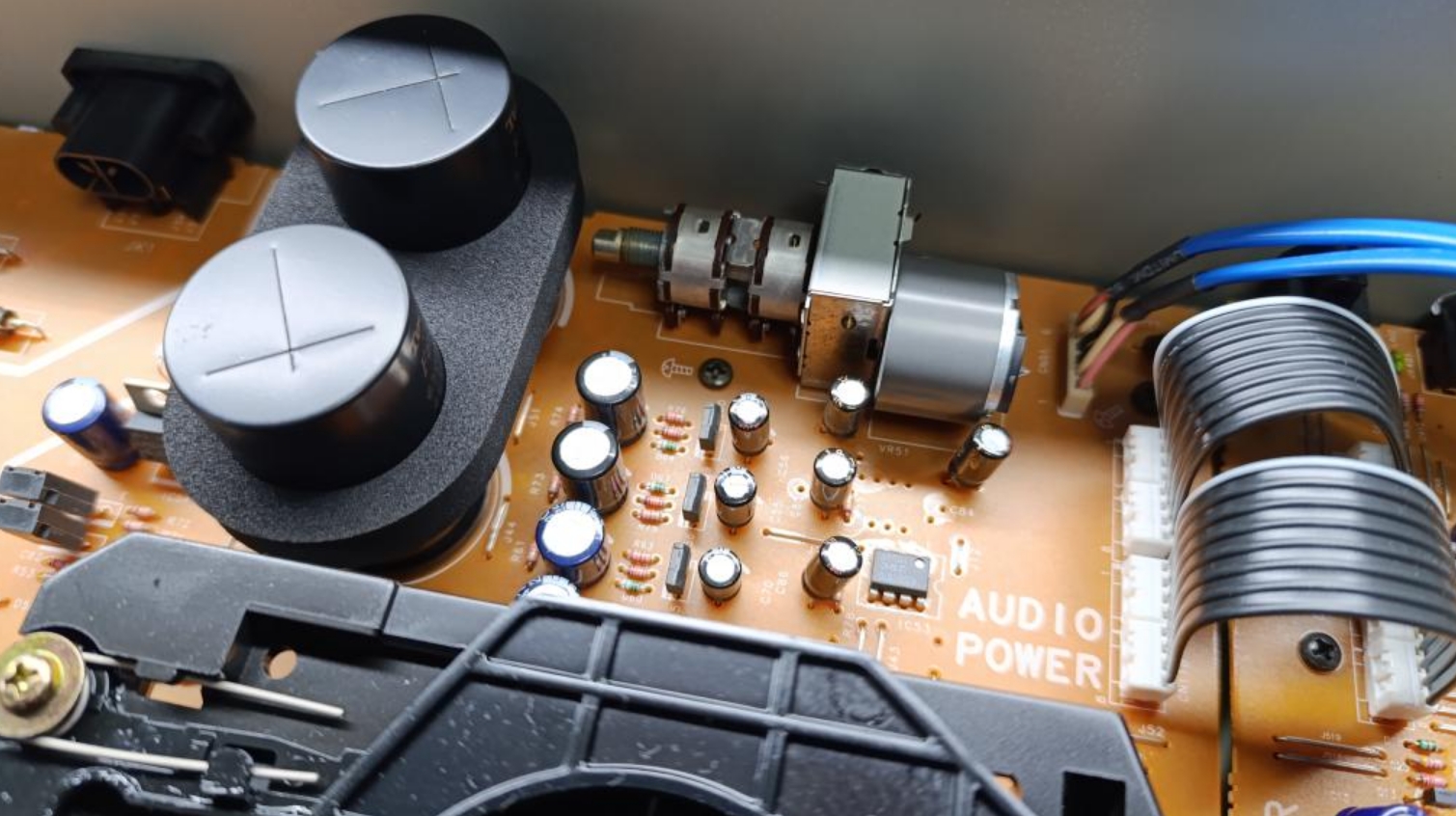

Oddělené napájení analogové a digitální části

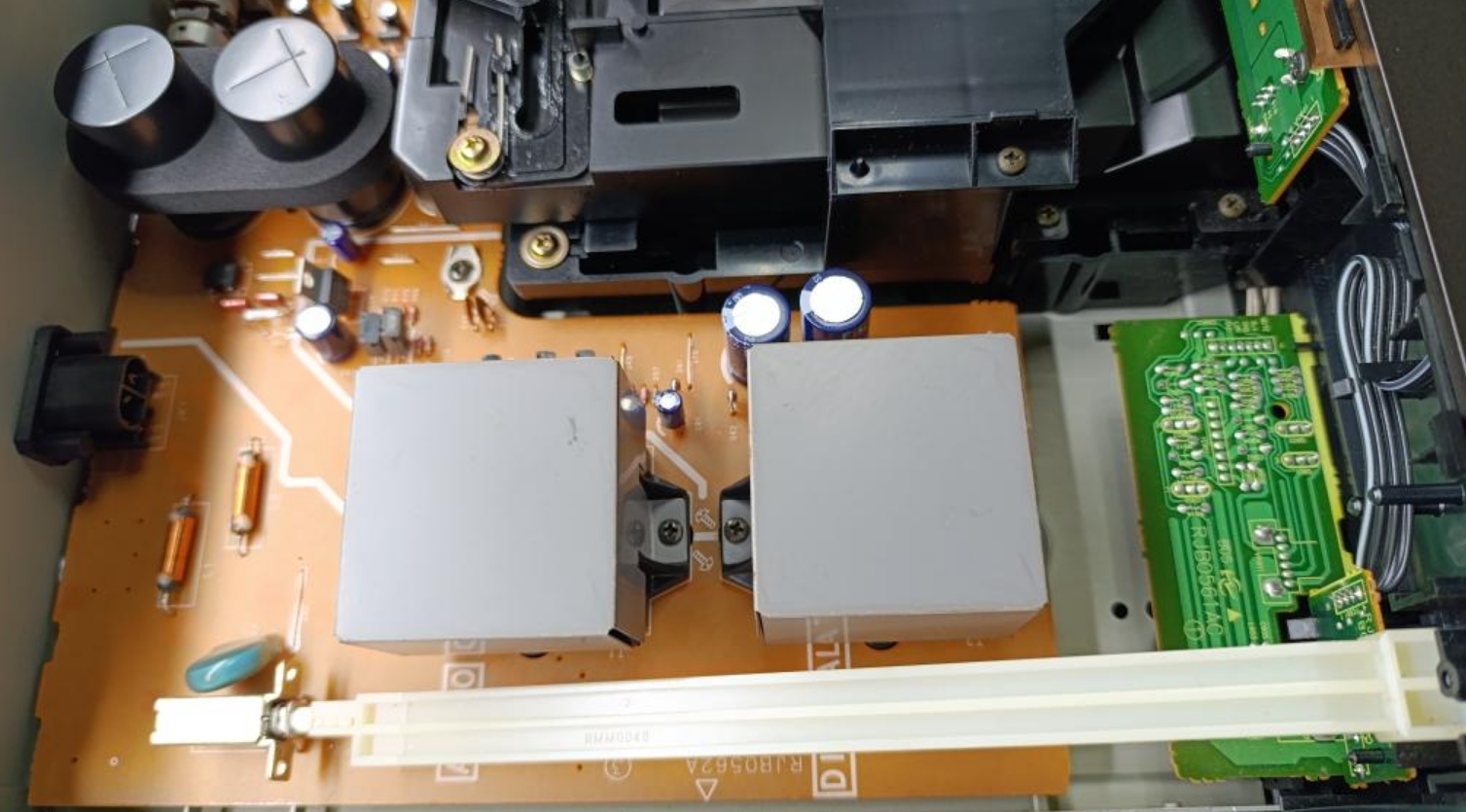

Další konstrukční předností SL-PS900 je použití dvou samostatných napájecích transformátorů.

Jeden slouží analogové části přístroje, druhý digitálním obvodům.

Toto řešení má své technické opodstatnění. Digitální elektronika vytváří při své činnosti rychlé proudové změny a vysokofrekvenční rušení, které se může prostřednictvím společného napájení přenášet do citlivých analogových obvodů.

Oddělené napájení pomáhá tyto nežádoucí vlivy omezovat a vytváří vhodnější podmínky pro činnost převodníku a analogových výstupních stupňů.

Právě takové konstrukční detaily ukazují, že Technics při návrhu SL-PS900 věnoval pozornost celému signálovému řetězci.

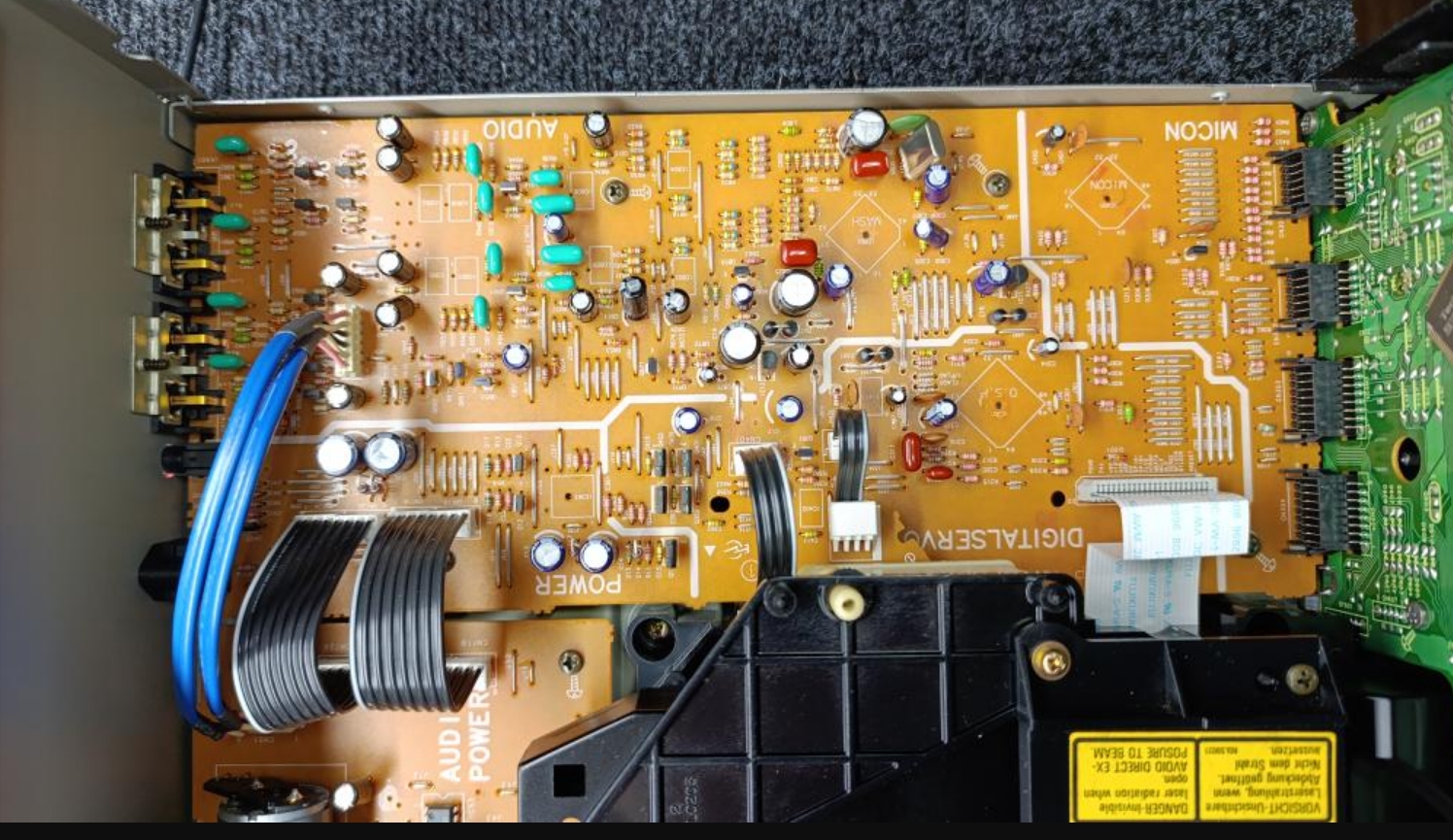

Elektronika a digitální servosystém

Kvalitní mechanická konstrukce by sama o sobě nestačila bez odpovídající elektroniky.

SL-PS900 je vybaven digitálním servosystémem, který řídí činnost optického snímače a pohybových mechanismů.

Elektronika průběžně vyhodnocuje signály potřebné pro správné zaostření laserového paprsku, sledování datové stopy a regulaci otáček disku.

Optický systém pracuje s vlnovou délkou laseru 780 nm, odpovídající standardní technologii audio CD.

Kombinace elektromagnetického pohonu snímacího vozíku, přesné servoregulace a kvalitního mechanického základu vytváří předpoklady pro stabilní přehrávání a rychlé vyhledávání skladeb.

Z pohledu konstrukce i případného servisu je zajímavá také přehlednost elektronických celků a jejich vzájemné uspořádání.

Bohatá výbava, na kterou se dnes téměř zapomnělo

Technics SL-PS900 nabízel vedle kvalitního zvukového zpracování také řadu pokročilých funkcí.

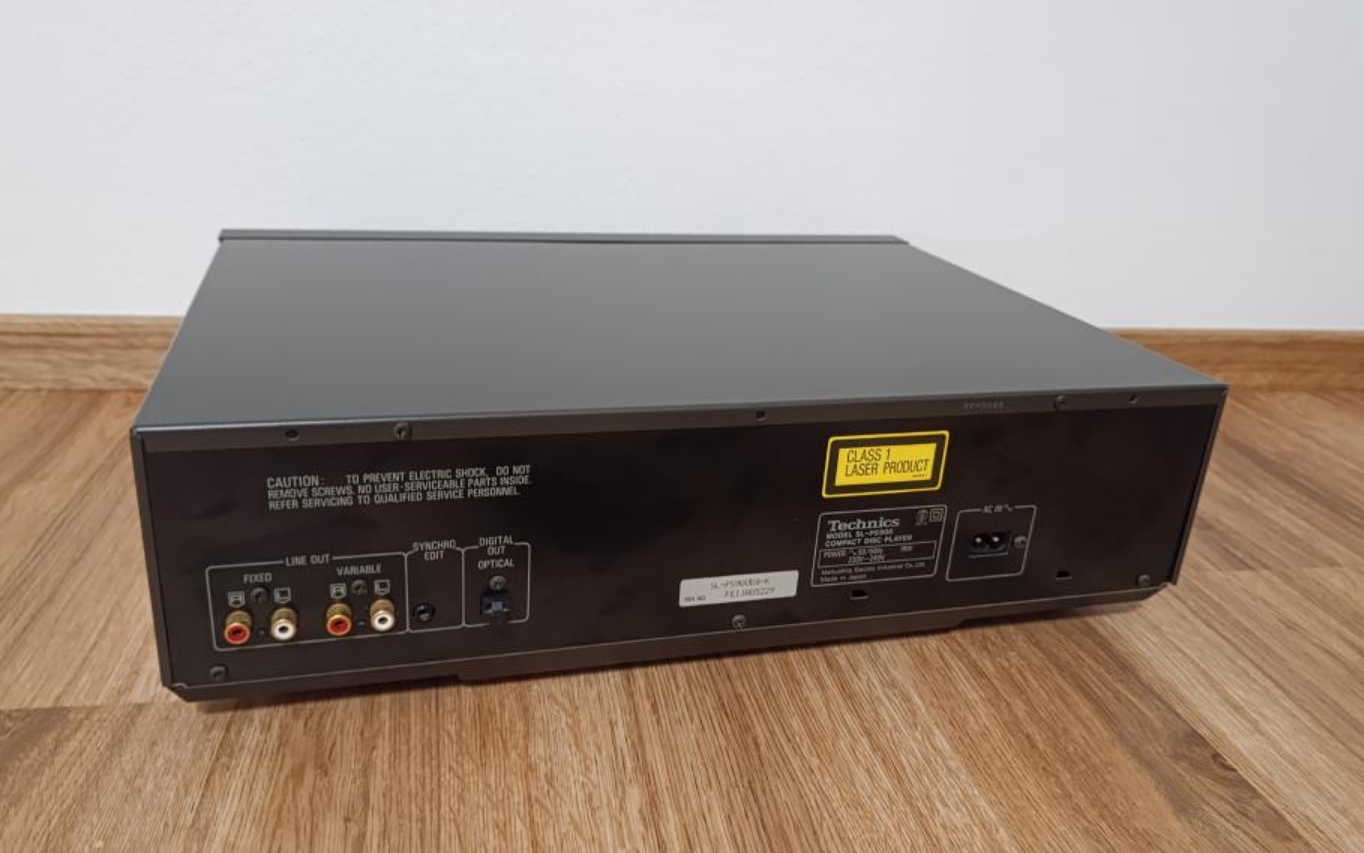

K dispozici byl optický digitální výstup, sluchátkový výstup, multifunkční fluorescenční displej a dálkové ovládání s přímým výběrem skladeb.

Zajímavý byl systém Function Management, umožňující přiřadit vybrané funkce pěti programovatelným tlačítkům F1 až F5.

Přehrávač nabízel také rozsáhlé možnosti spolupráce s kazetovým magnetofonem. Funkce Just Time Edit, Time Fade, Synchro Editing, Peak Level Search nebo Auto Space usnadňovaly přípravu hudebních kompilací a záznamů na audiokazety.

Nechybělo programování až dvaceti skladeb, opakování vybraných úseků ani časované přehrávání.

Dnes mohou některé z těchto funkcí působit jako technická nostalgie, ale v době uvedení přístroje představovaly velmi praktickou výbavu.

Technické parametry Technics SL-PS900

• Rok uvedení: 1991

• Formát: Audio CD

• CD mechanismus: SOAD70A

• Pohon optické hlavy: elektromagnetický lineární

• D/A převodník: MN6476, MASH 1-bit 8-DAC

• Frekvenční rozsah: 2 Hz – 20 kHz

• Dynamický rozsah: 99 dB

• Odstup signálu od šumu: 118 dB

• Celkové harmonické zkreslení: 0,0022 %

• Výstupní napětí: 2,3 V

• Výstupní impedance: přibližně 1 kΩ

• Sluchátkový výstup: 15 mW / 32 Ω

• Digitální výstup: optický

• Vlnová délka laseru: 780 nm

• Maximální počet programovaných skladeb: 20

• Příkon: 18 W

• Rozměry: 430 × 130 × 333 mm

• Hmotnost: 6,2 kg

Proč má smysl kvalitní CD přehrávače zachovávat?

Při opravách starší audiotechniky se opakovaně přesvědčujeme, že stáří přístroje samo o sobě nevypovídá o jeho skutečné technické kondici.

Řada kvalitních japonských CD přehrávačů byla konstruována s mimořádnou pečlivostí a jejich základní mechanické i elektronické řešení může být plně použitelné i po několika desetiletích.

Velmi často se setkáváme se závadami způsobenými opotřebením řemínků, zatuhlými mazivy, znečištěnými mechanickými částmi nebo stárnutím drobných elektromechanických komponentů.

Ne každá závada proto automaticky znamená poškozenou laserovou hlavu a ne každý starší přístroj vyžaduje rozsáhlou renovaci elektroniky.

Správný servisní postup musí vycházet z důkladné diagnostiky a respektovat původní konstrukční řešení.

V PAUDIOservice se snažíme především zachovávat technickou originalitu těchto přístrojů a provádět takové zásahy, které jsou skutečně potřebné pro jejich spolehlivý provoz.

Závěrem – technika, která obstála ve zkoušce času

Technics SL-PS900 je krásnou ukázkou japonského konstrukčního přístupu z počátku devadesátých let.

Elektromagnetický lineární pohon optické hlavy, kvalitní mechanismus SOAD70A, technologie MASH, samostatné napájecí transformátory a robustní mechanické provedení dokazují, jak důsledně výrobce přistupoval k vývoji svých Hi-Fi komponentů.

Při servisování tohoto přístroje nás zaujala především kvalita mechaniky, její promyšlené uspořádání a celková technická úroveň.

Po důkladném vyčištění, výměně řemínku podavače a kontrole chodu může tento CD přehrávač nadále plnit svůj původní účel.

Technics SL-PS900 nám připomíná, že skutečná kvalita audiotechniky nespočívá pouze ve zvukových parametrech nebo technických inovacích. Pozná se také podle toho, jak dobře je přístroj navržen, vyroben a jak dokáže obstát po mnoha letech provozu.
