Výměna vstupních a výstupních RCA konektorů u magnetofonů Akai

U starších magnetofonů Akai, ale i u ostatních značek, se při servisu poměrně často objevuje problém, který na první pohled nepůsobí zásadně, ale ve výsledku dokáže výrazně ovlivnit funkci celého přístroje. Jde o stav vstupních a výstupních RCA konektorů. Tyto konektory bývají po letech provozu nejen opotřebené, ale především často poznamenané neodbornými zásahy. V praxi se setkáváme s uvolněnými těly konektorů - zemí, vytrženými kontakty, ale i s případy, kdy byl původní konektor nahrazen nevhodným typem bez ohledu na mechanické a elektrické vlastnosti původního řešení.

Konstrukčně Akai u řady modelů využíval řešení, kdy jsou RCA konektory přímo připájené do desky plošných spojů bez další mechanické opory. V době vzniku to bylo efektivní a výrobně jednoduché, ale z dnešního pohledu jde o slabé místo. Jakmile je konektor mechanicky namáhán, například tuhým nebo těžkým kabelem, přenáší se veškerá síla přímo do pájecích bodů. Pokud do toho vstoupí neodborný zásah, typicky opakované přepájení nebo snaha o "zpevnění" konektoru bez demontáže, dochází k postupnému poškození měděných plošek a někdy i k odtržení vodivých cest.

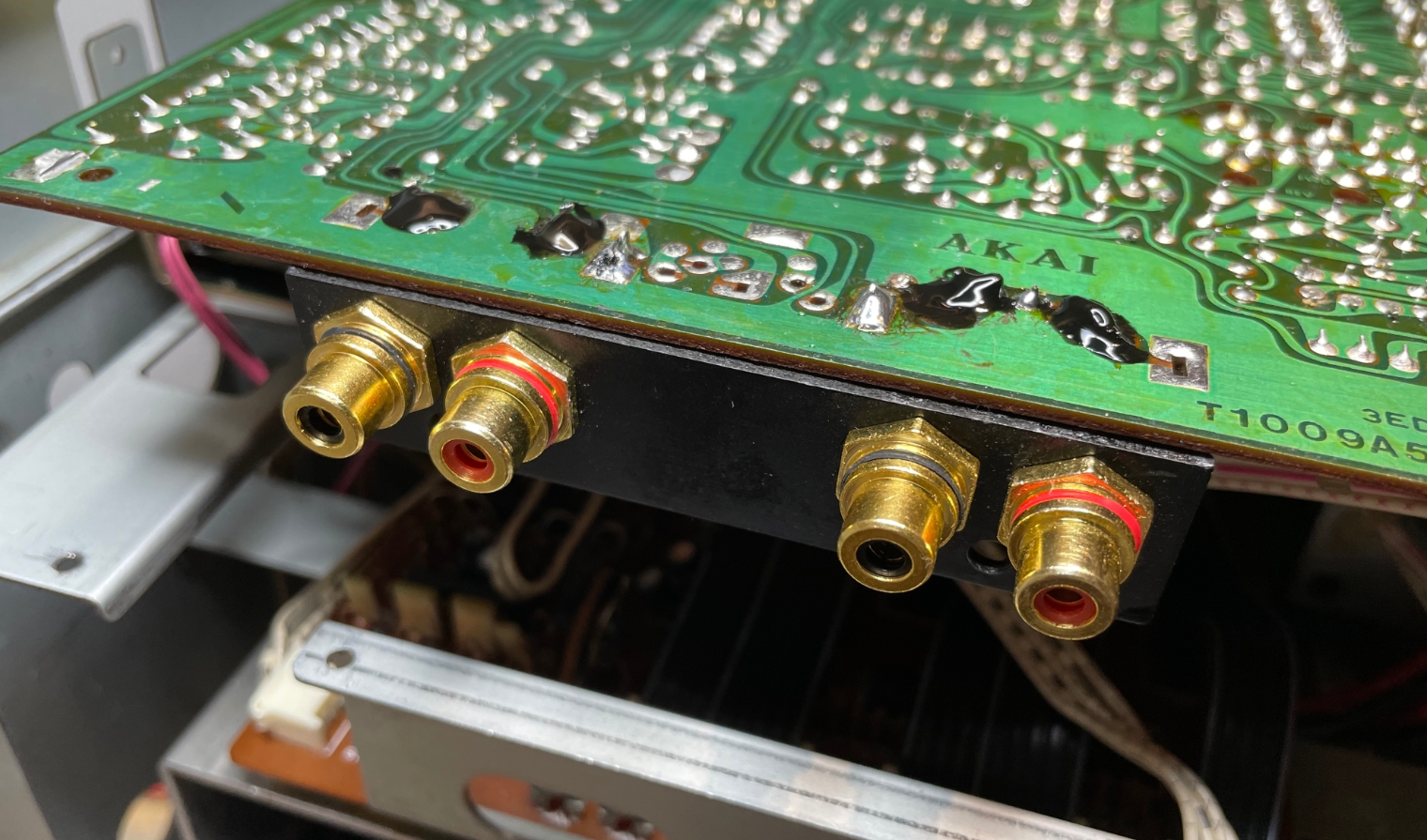

Po otevření přístroje se často ukáže, že problém není jen v samotném konektoru, ale především v jeho okolí. Plošné spoje bývají popraskané, chybí celé části pájecích plošek a signálové cesty jsou nahrazené nevhodně vedenými vodiči. V této fázi je důležité postupovat systematicky. Nejprve je nutné odstranit všechny pozůstatky předchozích oprav, včetně přidaných vodičů, zbytků cínu a zoxidovaných částí. Následuje pečlivé posouzení, kudy původně vedl signál a jak byla řešena zemní cesta. Bez této orientace by jakákoli oprava byla jen improvizací.

Samotná oprava plošného spoje vyžaduje klidnou ruku a cit pro detail. Tam, kde už neexistují původní pájecí plošky, je nutné vytvořit nové body a jednotlivé spoje obnovit pomocí tenkých vodičů. Tyto vodiče musí být vedeny co nejkratší cestou a zároveň mechanicky zajištěny, aby nedocházelo k jejich namáhání. V praxi se osvědčuje jejich fixace například epoxidovým lepidlem, které přenese mechanické síly mimo samotný pájený spoj. U vstupních obvodů je přitom potřeba dbát na to, aby vedení signálu zůstalo co nejčistší a nebylo zatíženo zbytečnými parazitními vlivy.

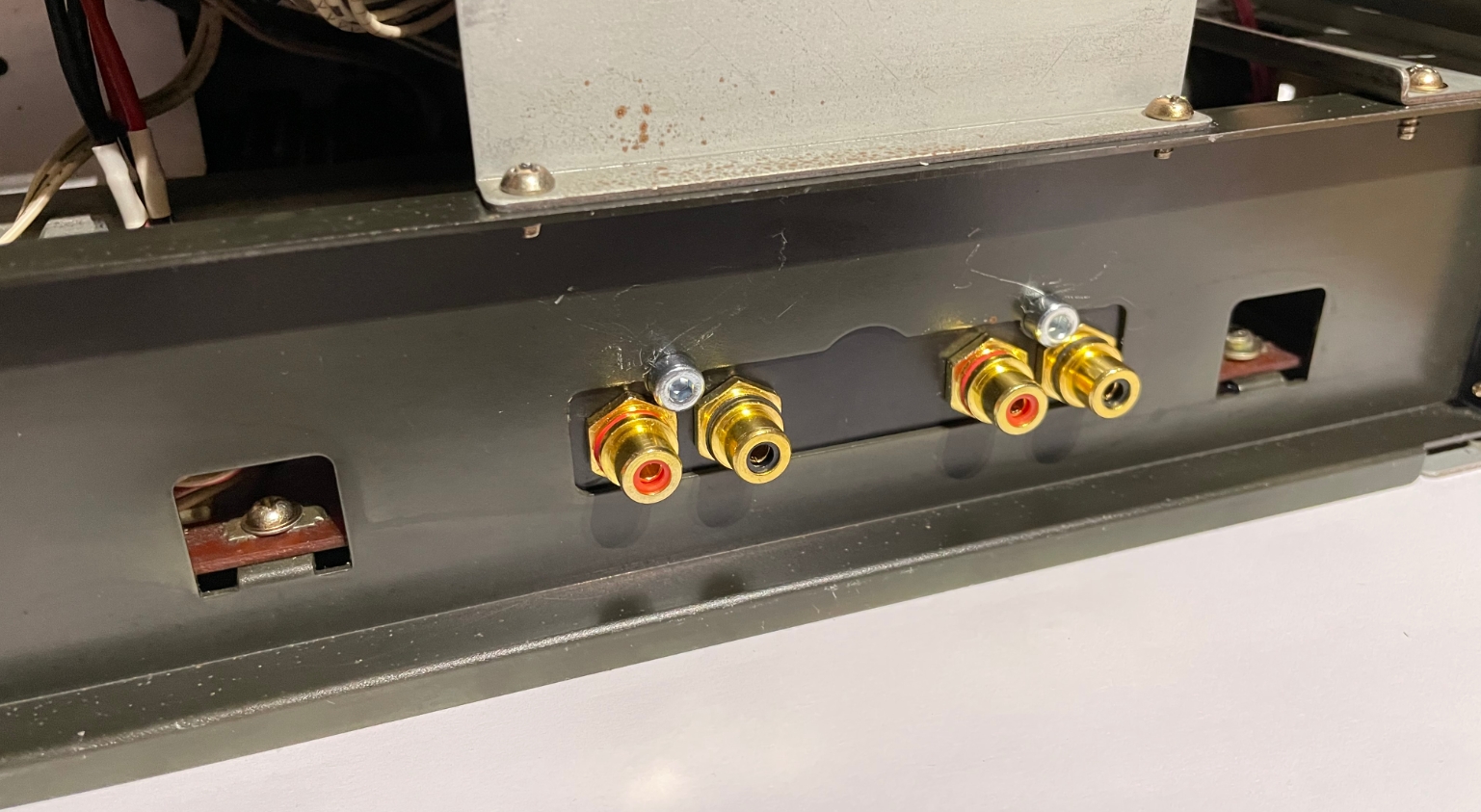

Jakmile je deska plošných spojů stabilizovaná, přichází na řadu rozhodnutí o samotných konektorech. Zachování původního řešení má smysl jen v případě, že je deska mechanicky v pořádku, což u podobně poškozených přístrojů bývá spíše výjimkou. V praxi se jako výrazně spolehlivější ukazuje použití panelových RCA konektorů, které se pevně uchytí do zadního panelu přístroje. Tím se mechanické namáhání zcela oddělí od plošného spoje a ten už slouží pouze k přenosu signálu, nikoli jako nosný prvek.

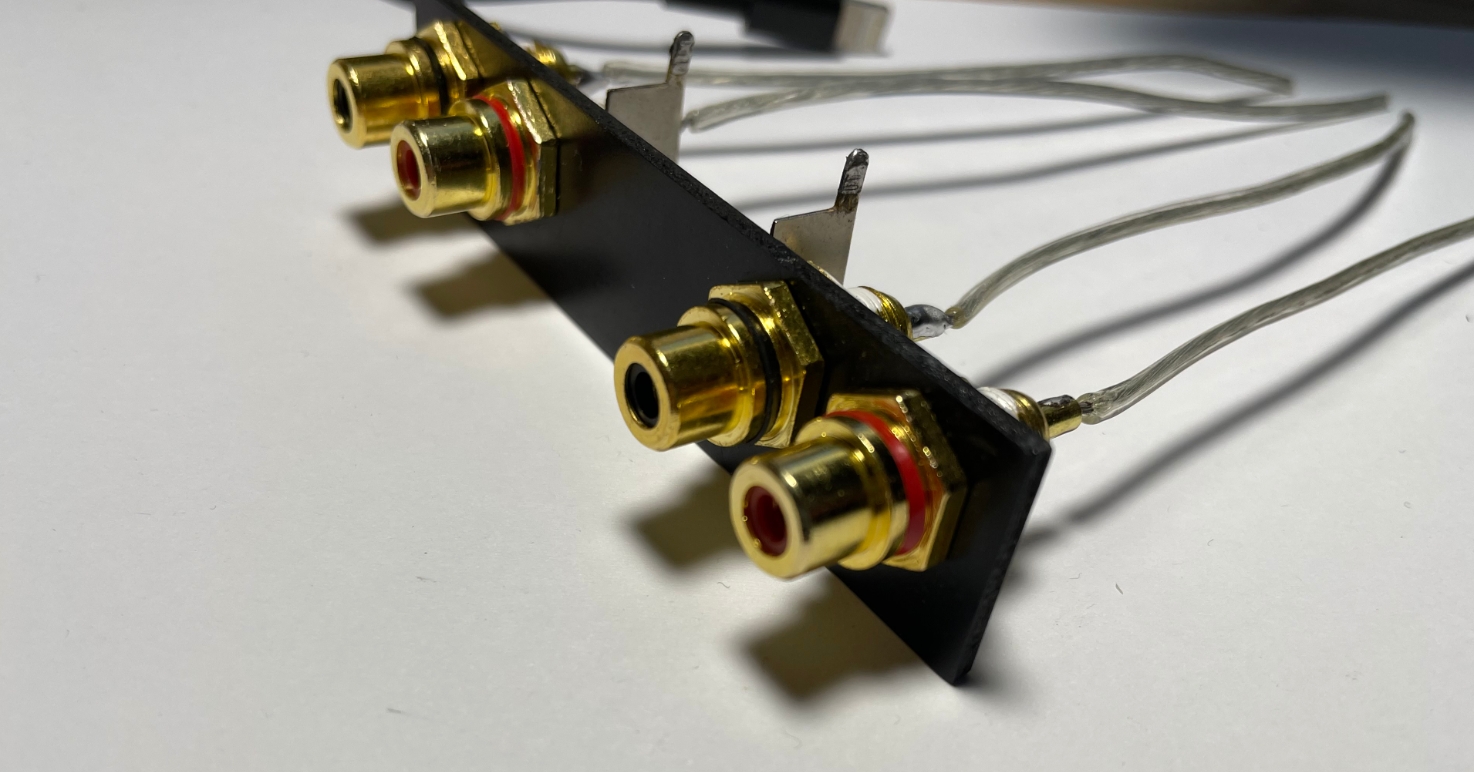

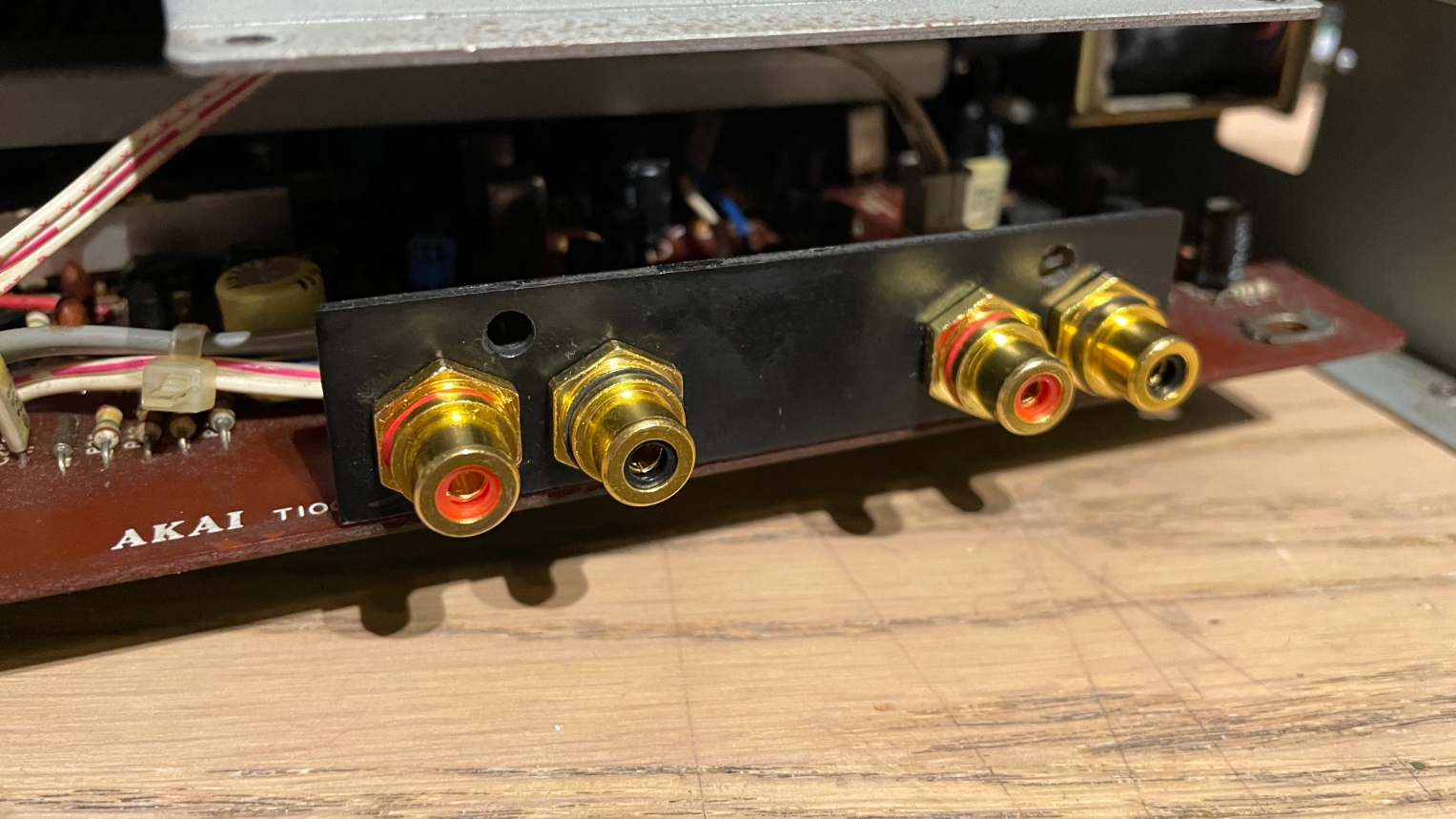

Nové konektory se následně propojí s deskou pomocí vodičů, ideálně s důrazem na co nejkratší délku a přehledné vedení. U signálových cest se osvědčuje použití stíněných vodičů, zatímco zemní spojení je vhodné vést samostatně s ohledem na minimalizaci brumu. Důležitým detailem je i mechanické uchycení vodičů uvnitř přístroje, aby nedocházelo k jejich pohybu při manipulaci.

Výsledkem takové opravy není jen esteticky čistší řešení, ale především výrazně vyšší spolehlivost a kontakt. Eliminují se přechodové odpory, které vznikají na poškozených nebo zoxidovaných spojích, a zároveň se stabilizuje mechanická část, která bývá u původního řešení nejslabším článkem. V praxi se často potvrdí, že výměna byla nutná.

Z pohledu servisní praxe jde o relativně nenápadný zásah, který ale může zásadně prodloužit životnost přístroje a vrátit mu plnou funkčnost a spolehlivost. U magnetofonů Akai, které jinak patří konstrukčně mezi velmi robustní zařízení, je to jeden z typických příkladů, kdy drobný detail rozhoduje o tom, zda bude přístroj fungovat spolehlivě i další roky.
